- Геометрия HPL для обработки нержавеющей стали.
- Формирует две стружки на одной режущей кромке для контролируемого стружкоотвода.
- Сплав KCMS15™ с PVD покрытием AlTiN.
- Высокая стойкость к наростообразованию обеспечивает превосходное качество отверстия.
- Чрезвычайно высокий удельный съем металла.
- Внутренний подвод СОЖ.
HPL

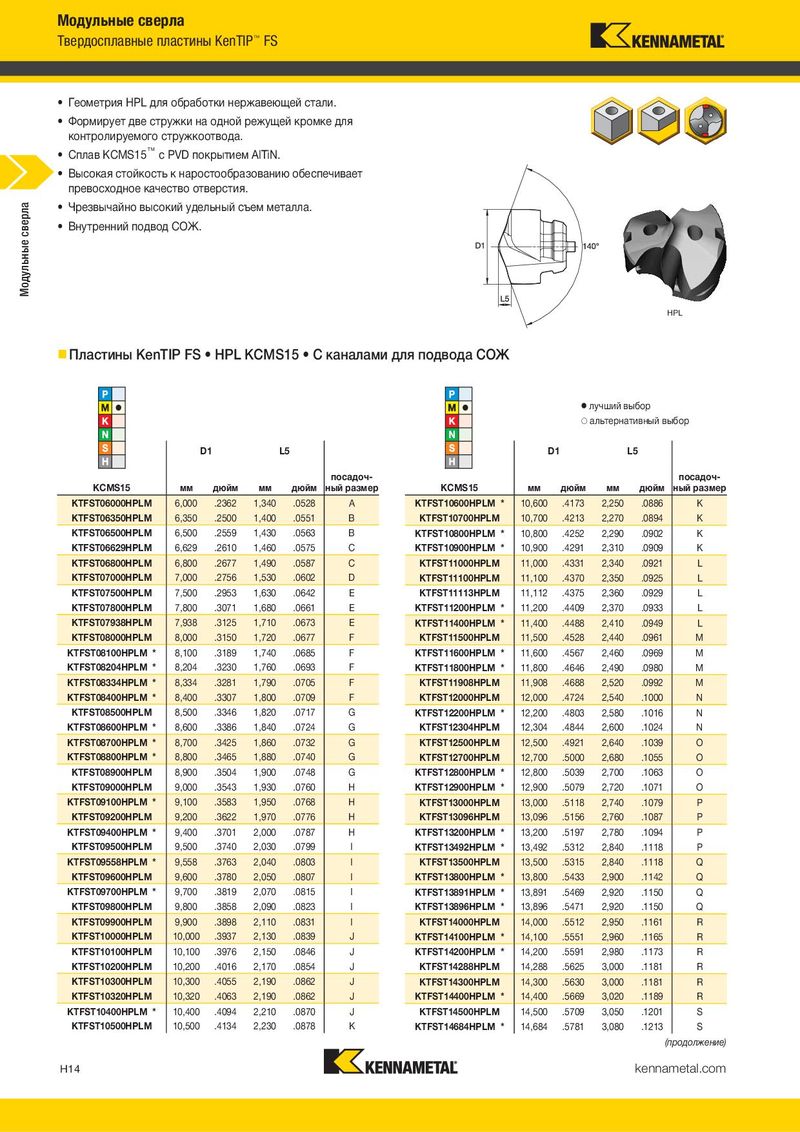

Пластины KenTIP FS HPL KCMS15 С каналами для подвода СОЖ
лучший выбор альтернативный выбор
| D1 | L5 | D1 | L5 | ||
| посадоч- | посадоч- |
| KCMS15 мм | дюйм | мм | дюйм | ный размер | KCMS15 мм | дюйм | мм | дюйм | ный размер | ||
| KTFST06000HPLM | 6,000 | .2362 | 1,340 | .0528 | A | KTFST10600HPLM * | 10,600 | .4173 | 2,250 | .0886 | K |
| KTFST06350HPLM | 6,350 | .2500 | 1,400 | .0551 | B | KTFST10700HPLM | 10,700 | .4213 | 2,270 | .0894 | K |
| KTFST06500HPLM | 6,500 | .2559 | 1,430 | .0563 | B | KTFST10800HPLM * | 10,800 | .4252 | 2,290 | .0902 | K |
| KTFST06629HPLM | 6,629 | .2610 | 1,460 | .0575 | C | KTFST10900HPLM * | 10,900 | .4291 | 2,310 | .0909 | K |
| KTFST06800HPLM | 6,800 | .2677 | 1,490 | .0587 | C | KTFST11000HPLM | 11,000 | .4331 | 2,340 | .0921 | L |
| KTFST07000HPLM | 7,000 | .2756 | 1,530 | .0602 | D | KTFST11100HPLM | 11,100 | .4370 | 2,350 | .0925 | L |
| KTFST07500HPLM | 7,500 | .2953 | 1,630 | .0642 | E | KTFST11113HPLM | 11,112 | .4375 | 2,360 | .0929 | L |
| KTFST07800HPLM | 7,800 | .3071 | 1,680 | .0661 | E | KTFST11200HPLM * | 11,200 | .4409 | 2,370 | .0933 | L |
| KTFST07938HPLM | 7,938 | .3125 | 1,710 | .0673 | E | KTFST11400HPLM * | 11,400 | .4488 | 2,410 | .0949 | L |
| KTFST08000HPLM | 8,000 | .3150 | 1,720 | .0677 | F | KTFST11500HPLM | 11,500 | .4528 | 2,440 | .0961 | M |
| KTFST08100HPLM * | 8,100 | .3189 | 1,740 | .0685 | F | KTFST11600HPLM * | 11,600 | .4567 | 2,460 | .0969 | M |
| KTFST08204HPLM * | 8,204 | .3230 | 1,760 | .0693 | F | KTFST11800HPLM * | 11,800 | .4646 | 2,490 | .0980 | M |
| KTFST08334HPLM * | 8,334 | .3281 | 1,790 | .0705 | F | KTFST11908HPLM | 11,908 | .4688 | 2,520 | .0992 | M |
| KTFST08400HPLM * | 8,400 | .3307 | 1,800 | .0709 | F | KTFST12000HPLM | 12,000 | .4724 | 2,540 | .1000 | N |
| KTFST08500HPLM | 8,500 | .3346 | 1,820 | .0717 | G | KTFST12200HPLM * | 12,200 | .4803 | 2,580 | .1016 | N |
| KTFST08600HPLM * | 8,600 | .3386 | 1,840 | .0724 | G | KTFST12304HPLM | 12,304 | .4844 | 2,600 | .1024 | N |
| KTFST08700HPLM * | 8,700 | .3425 | 1,860 | .0732 | G | KTFST12500HPLM | 12,500 | .4921 | 2,640 | .1039 | O |
| KTFST08800HPLM * | 8,800 | .3465 | 1,880 | .0740 | G | KTFST12700HPLM | 12,700 | .5000 | 2,680 | .1055 | O |
| KTFST08900HPLM | 8,900 | .3504 | 1,900 | .0748 | G | KTFST12800HPLM * | 12,800 | .5039 | 2,700 | .1063 | O |
| KTFST09000HPLM | 9,000 | .3543 | 1,930 | .0760 | H | KTFST12900HPLM * | 12,900 | .5079 | 2,720 | .1071 | O |
| KTFST09100HPLM * | 9,100 | .3583 | 1,950 | .0768 | H | KTFST13000HPLM | 13,000 | .5118 | 2,740 | .1079 | P |
| KTFST09200HPLM | 9,200 | .3622 | 1,970 | .0776 | H | KTFST13096HPLM | 13,096 | .5156 | 2,760 | .1087 | P |
| KTFST09400HPLM * | 9,400 | .3701 | 2,000 | .0787 | H | KTFST13200HPLM * | 13,200 | .5197 | 2,780 | .1094 | P |
| KTFST09500HPLM | 9,500 | .3740 | 2,030 | .0799 | I | KTFST13492HPLM * | 13,492 | .5312 | 2,840 | .1118 | P |
| KTFST09558HPLM * | 9,558 | .3763 | 2,040 | .0803 | I | KTFST13500HPLM | 13,500 | .5315 | 2,840 | .1118 | Q |
| KTFST09600HPLM | 9,600 | .3780 | 2,050 | .0807 | I | KTFST13800HPLM * | 13,800 | .5433 | 2,900 | .1142 | Q |
| KTFST09700HPLM * | 9,700 | .3819 | 2,070 | .0815 | I | KTFST13891HPLM * | 13,891 | .5469 | 2,920 | .1150 | Q |
| KTFST09800HPLM | 9,800 | .3858 | 2,090 | .0823 | I | KTFST13896HPLM * | 13,896 | .5471 | 2,920 | .1150 | Q |
| KTFST09900HPLM | 9,900 | .3898 | 2,110 | .0831 | I | KTFST14000HPLM | 14,000 | .5512 | 2,950 | .1161 | R |
| KTFST10000HPLM | 10,000 | .3937 | 2,130 | .0839 | J | KTFST14100HPLM * | 14,100 | .5551 | 2,960 | .1165 | R |
| KTFST10100HPLM | 10,100 | .3976 | 2,150 | .0846 | J | ||||||
| KTFST14200HPLM * | 14,200 | .5591 | 2,980 | .1173 | R | ||||||
| KTFST10200HPLM | 10,200 | .4016 | 2,170 | .0854 | J | KTFST14288HPLM | 14,288 | .5625 | 3,000 | .1181 | R |
| KTFST10300HPLM | 10,300 | .4055 | 2,190 | .0862 | J | KTFST14300HPLM | 14,300 | .5630 | 3,000 | .1181 | R |
| KTFST10320HPLM | 10,320 | .4063 | 2,190 | .0862 | J | KTFST14400HPLM * | 14,400 | .5669 | 3,020 | .1189 | R |
| KTFST10400HPLM * | 10,400 | .4094 | 2,210 | .0870 | J | KTFST14500HPLM | 14,500 | .5709 | 3,050 | .1201 | S |
| KTFST10500HPLM | 10,500 | .4134 | 2,230 | .0878 | K | KTFST14684HPLM * | 14,684 | .5781 | 3,080 | .1213 | S |
(Пластины KenTIP FS HPL KCMS15™ С каналами для подвода СОЖ — продолжение)
лучший выбор альтернативный выбор D1 L5 D1 L5 посадоч- посадоч-
| KCMS15 мм | дюйм | мм | дюйм | ный размер | KCMS15 мм | дюйм | мм | дюйм | ный размер | ||
| KTFST14800HPLM * | 14,800 | .5827 | 3,100 | .1220 | S | KTFST19355HPLM * | 19,355 | .7620 | 4,020 | .1583 | X |
| KTFST15000HPLM | 15,000 | .5906 | 3,150 | .1240 | T | KTFST19446HPLM | 19,446 | .7656 | 4,040 | .1591 | X |
| KTFST15100HPLM * | 15,100 | .5945 | 3,170 | .1248 | T | KTFST19460HPLM * | 19,460 | .7661 | 4,040 | .1591 | X |
| KTFST15200HPLM * | 15,200 | .5984 | 3,190 | .1256 | T | KTFST19500HPLM | 19,500 | .7677 | 4,050 | .1594 | X |
| KTFST15500HPLM | 15,500 | .6102 | 3,240 | .1276 | T | KTFST19845HPLM | 19,845 | .7813 | 4,120 | .1622 | X |
| KTFST19850HPLM * | 19,850 | .7815 | 4,120 | .1622 | X | ||||||
| KTFST15875HPLM | 15,875 | .6250 | 3,310 | .1303 | T | ||||||
| KTFST16000HPLM | 16,000 | .6299 | 3,350 | .1319 | U | KTFST20000HPLM | 20,000 | .7874 | 4,160 | .1638 | Y |
| KTFST16100HPLM * | 16,100 | .6339 | 3,370 | .1327 | U | KTFST20500HPLM | 20,500 | .8071 | 4,250 | .1673 | Y |
| KTFST16104HPLM | 16,104 | .6340 | 3,370 | .1327 | U | KTFST20638HPLM | 20,638 | .8125 | 4,280 | .1685 | Y |
| KTFST16150HPLM | 16,150 | .6358 | 3,380 | .1331 | U | KTFST21000HPLM | 21,000 | .8268 | 4,360 | .1717 | Z |
| KTFST16271HPLM | 16,271 | .6406 | 3,400 | .1339 | U | KTFST21150HPLM * | 21,150 | .8327 | 4,390 | .1728 | Z |
| KTFST16500HPLM | 16,500 | .6496 | 3,450 | .1358 | U | KTFST21500HPLM | 21,500 | .8465 | 4,450 | .1752 | Z |
| KTFST16670HPLM | 16,670 | .6563 | 3,480 | .1370 | U | KTFST22000HPLM | 22,000 | .8661 | 4,560 | .1795 | ZA |
| KTFST17000HPLM | 17,000 | .6693 | 3,550 | .1398 | V | KTFST22225HPLM | 22,225 | .8750 | 4,600 | .1811 | ZA |
| KTFST17463HPLM * | 17,462 | .6875 | 3,640 | .1433 | V | KTFST22500HPLM | 22,500 | .8858 | 4,660 | .1835 | ZA |
| KTFST17480HPLM | 17,480 | .6882 | 3,640 | .1433 | V | KTFST23000HPLM | 23,000 | .9055 | 4,760 | .1874 | ZB |
| KTFST17500HPLM | 17,500 | .6890 | 3,650 | .1437 | V | KTFST23500HPLM | 23,500 | .9252 | 4,860 | .1913 | ZB |
| KTFST17700HPLM * | 17,700 | .6969 | 3,690 | .1453 | V | KTFST23813HPLM | 23,812 | .9375 | 4,920 | .1937 | ZB |
| KTFST18000HPLM | 18,000 | .7087 | 3,760 | .1480 | W | KTFST24000HPLM | 24,000 | .9449 | 4,960 | .1953 | ZC |
| KTFST18258HPLM * | 18,258 | .7188 | 3,800 | .1496 | W | KTFST24500HPLM | 24,500 | .9646 | 5,060 | .1992 | ZC |
| KTFST18500HPLM | 18,500 | .7283 | 3,850 | .1516 | W | KTFST25000HPLM | 25,000 | .9843 | 5,170 | .2035 | ZD |
| KTFST18654HPLM * | 18,654 | .7344 | 3,880 | .1528 | W | KTFST25400HPLM | 25,400 | 1.0000 | 5,240 | .2063 | ZD |
| KTFST19000HPLM | 19,000 | .7480 | 3,960 | .1559 | X | KTFST25500HPLM | 25,500 | 1.0039 | 5,260 | .2071 | ZD |
| KTFST19050HPLM | 19,050 | .7500 | 3,970 | .1563 | X | KTFST25600HPLM | 25,600 | 1.0079 | 5,280 | .2079 | ZD |
| KTFST19200HPLM * | 19,200 | .7559 | 3,990 | .1571 | X | KTFST25650HPLM | 25,650 | 1.0098 | 5,290 | .2083 | ZD |
| KTFST19228HPLM * | 19,228 | .7570 | 4,000 | .1575 | X | KTFST25679HPLM | 25,679 | 1.0110 | 5,290 | .2083 | ZD |
| KTFST19253HPLM | 19,253 | .7580 | 4,000 | .1575 | X | KTFST25806HPLM | 25,806 | 1.0160 | 5,320 | .2094 | ZD |
| KTFST19279HPLM | 19,279 | .7590 | 4,010 | .1579 | X | KTFST26000HPLM | 26,000 | 1.0236 | 5,370 | .2114 | ZD |
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Сверла с D1 20 мм будут доступны с 1 января 2018г. Точность изготовления пластин KenTIP FS HPG
Метрическая система
| диаметр D1 | допуск k8 | |
| 6 | 0,000/+0,018 | |
| >6–10 | 0,000/+0,022 | |
| >10–18 | 0,000/+0,027 | |
| >18–26 | 0,000/+0,033 |
Рекомендации по применению
Твердосплавные пластины для модульных сверл KenTIP™ FS Геометрия HPL
Сплав KCMS15™ Внутренний подвод СОЖ Метрическая система
Скорость резания — vc Метрическая система Скорость резания, vc (м/мин) Рекомендуемая подача (Fz) Группа мате- Начальное
| риала | min | max | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 20,0 | |||||
| значение | |||||||||||||
| 50 | 90 | mm/r | 0,08–0,15 | 0,09–0,18 | 0,11–0,20 | 0,12–0,22 | 0,13–0,24 | 0,16–0,28 | |||||
| 1 | 60 | ||||||||||||
| 30 | 90 | mm/r | 0,08–0,15 | 0,09–0,18 | 0,11–0,20 | 0,12–0,22 | 0,13–0,24 | 0,16–0,28 |
M 2 60
20 60 mm/r 0,08–0,15 0,09–0,18 0,11–0,20 0,12–0,22 0,13–0,24 0,16–0,28
3 50
