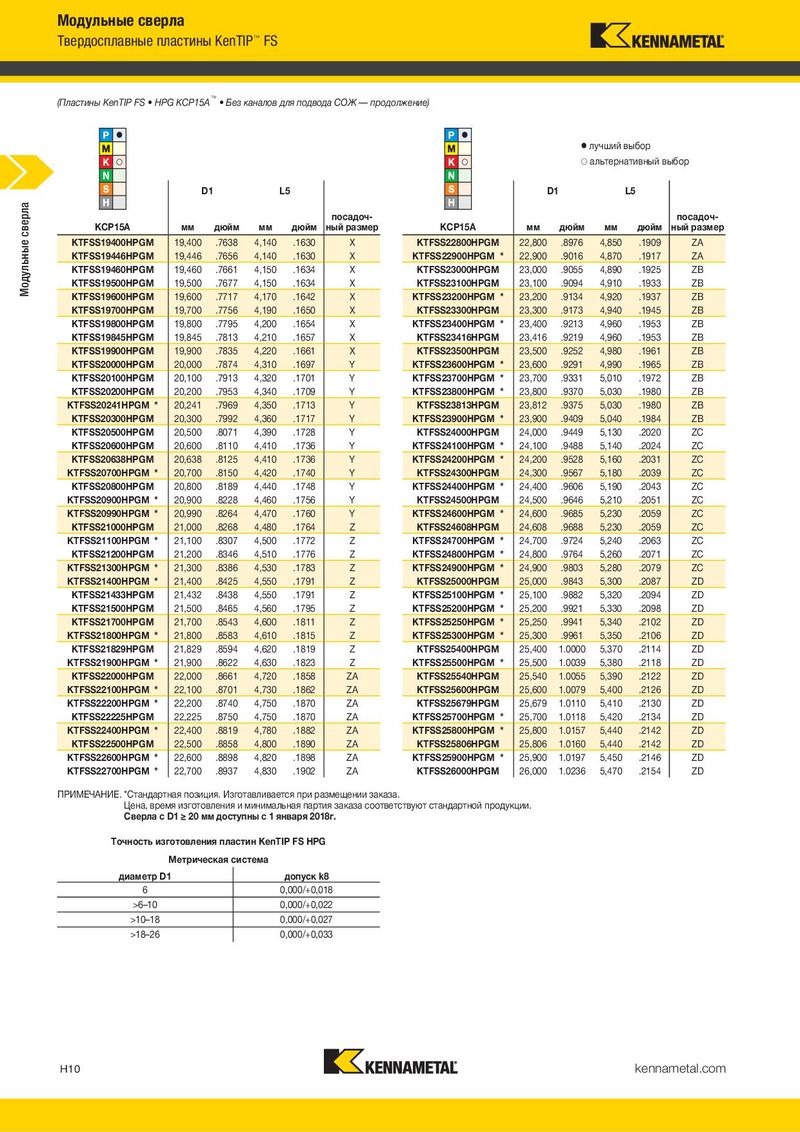

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 198

Предыдущая страница Следующая страница

Навигация

Твердосплавные пластины KenTIP™ FS Рекомендации по применению

(Пластины KenTIP FS • HPG KCP15A™ • Без каналов для подвода СОЖ — продолжение)

лучший выбор альтернативный выбор

D1L5D1L5
посадоч-посадоч-
KCP15Aммдюймммдюймный размерKCP15Aммдюймммдюймный размер
KTFSS19400HPGM19,400.76384,140.1630XKTFSS22800HPGM22,800.89764,850.1909ZA
KTFSS19446HPGM19,446.76564,140.1630XKTFSS22900HPGM *22,900.90164,870.1917ZA
KTFSS19460HPGM19,460.76614,150.1634XKTFSS23000HPGM23,000.90554,890.1925ZB

Твердосплавные пластины для модульных сверл • KenTIP™ FS • Геометрия HPG • Сплав KCP15A™ •

Пластина без внутренних каналов для подвода СОЖ • Корпус с внутренним подводом СОЖ •

Метрическая система

Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (Fz) Группа мате- Начальное

риалаminзначениеmax8,0 10,012,014,016,020,0
190130170 мм/об0,11–0,220,13–0,280,14–0,340,17–0,430,19–0,500,25–0,53
2100140180 мм/об0,11–0,260,13–0,320,14–0,360,17–0,400,19–0,500,25–0,53
360100130 мм/об0,11–0,310,12–0,390,16–0,410,21–0,510,23–0,510,30–0,56
P
460100130 мм/об0,11–0,310,12–0,390,16–0,410,17–0,510,18–0,510,23–0,51
56070100 мм/об0,10–0,220,10–0,250,10–0,280,14–0,320,16–0,350,20–0,46
�лучший выбор
�альтернативный выбор
D1L5D1L5
KCP15Aммдюймммдюймпосадоч- ныйразмерKCP15Aммдюймммдюймпосадоч- ныйразмер
KTFSS19400HPGM19,400.76384,140.1630XKTFSS22800HPGM22,800.89764,850.1909ZA
KTFSS19446HPGM19,446.76564,140.1630XKTFSS22900HPGM22,900.90164,870.1917ZA
KTFSS19460HPGM19,460.76614,150.1634XKTFSS23000HPGM23,000.90554,890.1925ZB
KTFSS19500HPGM19,500.76774,150.1634XKTFSS23100HPGM23,100.90944,910.1933ZB
KTFSS19600HPGM19,600.77174,170.1642XKTFSS23200HPGM23,200.91344,920.1937ZB
KTFSS19700HPGM19,700.77564,190.1650XKTFSS23300HPGM23,300.91734,940.1945ZB
KTFSS19800HPGM19,800.77954,200.1654XKTFSS23400HPGM23,400.92134,960.1953ZB
KTFSS19845HPGM19,845.78134,210.1657XKTFSS23416HPGM23,416.92194,960.1953ZB
KTFSS19900HPGM19,900.78354,220.1661XKTFSS23500HPGM23,500.92524,980.1961ZB
KTFSS20000HPGM20,000.78744,310.1697YKTFSS23600HPGM23,600.92914,990.1965ZB
KTFSS20100HPGM20,100.79134,320.1701YKTFSS23700HPGM23,700.93315,010.1972ZB
KTFSS20200HPGM20,200.79534,340.1709YKTFSS23800HPGM23,800.93705,030.1980ZB
KTFSS20241HPGM20,241.79694,350.1713YKTFSS23813HPGM23,812.93755,030.1980ZB
KTFSS20300HPGM20,300.79924,360.1717YKTFSS23900HPGM23,900.94095,040.1984ZB
KTFSS20500HPGM20,500.80714,390.1728YKTFSS24000HPGM24,000.94495,130.2020ZC
KTFSS20600HPGM20,600.81104,410.1736YKTFSS24100HPGM24,100.94885,140.2024ZC
KTFSS20638HPGM20,638.81254,410.1736YKTFSS24200HPGM24,200.95285,160.2031ZC
KTFSS20700HPGM20,700.81504,420.1740YKTFSS24300HPGM24,300.95675,180.2039ZC
KTFSS20800HPGM20,800.81894,440.1748YKTFSS24400HPGM24,400.96065,190.2043ZC
KTFSS20900HPGM20,900.82284,460.1756YKTFSS24500HPGM24,500.96465,210.2051ZC
KTFSS20990HPGM20,990.82644,470.1760YKTFSS24600HPGM24,600.96855,230.2059ZC
KTFSS21000HPGM21,000.82684,480.1764ZKTFSS24608HPGM24,608.96885,230.2059ZC
KTFSS21100HPGM21,100.83074,500.1772ZKTFSS24700HPGM24,700.97245,240.2063ZC
KTFSS21200HPGM21,200.83464,510.1776ZKTFSS24800HPGM24,800.97645,260.2071ZC
KTFSS21300HPGM21,300.83864,530.1783ZKTFSS24900HPGM24,900.98035,280.2079ZC
KTFSS21400HPGM21,400.84254,550.1791ZKTFSS25000HPGM25,000.98435,300.2087ZD
KTFSS21433HPGM21,432.84384,550.1791ZKTFSS25100HPGM25,100.98825,320.2094ZD
KTFSS21500HPGM21,500.84654,560.1795ZKTFSS25200HPGM25,200.99215,330.2098ZD
KTFSS21700HPGM21,700.85434,600.1811ZKTFSS25250HPGM25,250.99415,340.2102ZD
KTFSS21800HPGM21,800.85834,610.1815ZKTFSS25300HPGM25,300.99615,350.2106ZD
KTFSS21829HPGM21,829.85944,620.1819ZKTFSS25400HPGM25,4001.00005,370.2114ZD
KTFSS21900HPGM21,900.86224,630.1823ZKTFSS25500HPGM25,5001.00395,380.2118ZD
KTFSS22000HPGM22,000.86614,720.1858ZAKTFSS25540HPGM25,5401.00555,390.2122ZD
KTFSS22100HPGM22,100.87014,730.1862ZAKTFSS25600HPGM25,6001.00795,400.2126ZD
KTFSS22200HPGM22,200.87404,750.1870ZAKTFSS25679HPGM25,6791.01105,410.2130ZD
KTFSS22225HPGM22,225.87504,750.1870ZAKTFSS25700HPGM25,7001.01185,420.2134ZD
KTFSS22400HPGM22,400.88194,780.1882ZAKTFSS25800HPGM25,8001.01575,440.2142ZD
KTFSS22500HPGM22,500.88584,800.1890ZAKTFSS25806HPGM25,8061.01605,440.2142ZD
KTFSS22600HPGM22,600.88984,820.1898ZAKTFSS25900HPGM25,9001.01975,450.2146ZD
KTFSS22700HPGM22,700.89374,830.1902ZAKTFSS26000HPGM26,0001.02365,470.2154ZD
Метрическая система
диаметр D1допуск k8
60,000/+0,018
>6–100,000/+0,022
>10–180,000/+0,027
>18–260,000/+0,033
