(B978A • ~8 x D — продолжение)

лучший выбор альтернативный выбор диаметр D1

сверхдлинное • KC7315	мм	дюйм	L	L3	L4 max	L5	LS	D
B978A12800	12,800	.5039	155	108	91	2,7	45	14
B978A13000	13,000	.5118	155	108	91	2,8	45	14
B978A13100	13,100	.5157	155	108	91	2,8	45	14
B978A13500	13,500	.5315	155	108	91	2,9	45	14
B978A14000	14,000	.5512	155	108	91	3,0	45	14
B978A14288	14,288	.5625	171	121	101	3,0	48	16
B978A14500	14,500	.5709	171	121	101	3,1	48	16
B978A15000	15,000	.5906	171	121	101	3,2	48	16
B978A15100	15,100	.5945	171	121	101	3,2	48	16
B978A15200	15,200	.5984	171	121	101	3,2	48	16
B978A15300	15,300	.6024	171	121	101	3,3	48	16
B978A15500	15,500	.6102	171	121	101	3,3	48	16
B978A15800	15,800	.6220	171	121	101	3,4	48	16
B978A15875	15,875	.6250	171	121	101	3,4	48	16
B978A16000	16,000	.6299	171	121	101	3,4	48	16
B978A16078	16,078	.6330	185	135	113	3,4	48	18
B978A16200	16,200	.6378	185	135	113	3,5	48	18
B978A16500	16,500	.6496	185	135	113	3,5	48	18
B978A17000	17,000	.6693	185	135	113	3,6	48	18
B978A17463	17,463	.6875	185	135	113	3,7	48	18
B978A17500	17,500	.6890	185	135	113	3,7	48	18
B978A18000	18,000	.7087	185	135	113	3,9	48	18
B978A18500	18,500	.7283	200	148	124	4,0	50	20
B978A19000	19,000	.7480	200	148	124	4,1	50	20
B978A19050 *	19,050	.7500	200	148	124	4,1	50	20
B978A19253 *	19,253	.7580	200	148	124	4,1	50	20
B978A19500 *	19,500	.7677	200	148	124	4,2	50	20
B978A19800	19,800	.7795	200	148	124	4,2	50	20
B978A19840	19,840	.7811	200	148	124	4,3	50	20
B978A20000	20,000	.7874	200	148	124	4,3	50	20

ПРИМЕЧАНИЕ. Угол при вершине для серии B978 составляет 132°. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.

Точность изготовления • Метрическая система

диаметр D1		D1 допуск m7	D допуск h6
	>3–6	0,004/0,016	0,000/-0,008
	>6–10	0,006/0,021	0,000/-0,009
	>10–18	0,007/0,025	0,000/-0,011
	>18–25,4	0,008/0,029	0,000/-0,013

L4 max

B978F • ~8 x D

лучший выбор альтернативный выбор диаметр D1

сверхдлинное • KC7315			мм	дюйм	L	L3	L4 max	L5	LS	D
	B978F03600		3,600	.1417	78	40	33	0,7	36	6
B978F04700 *			4,700	.1850	87	49	41	1,0	36	6
	B978F05000		5,000	.1969	94	56	48	1,0	36	6
	B978F06800		6,800	.2677	105	67	57	1,4	36	8
	B978F07000		7,000	.2756	105	67	57	1,5	36	8
B978F07400 *			7,400	.2913	110	72	61	1,6	36	8
	B978F07500		7,500	.2953	110	72	61	1,6	36	8
	B978F08500		8,500	.3346	122	80	68	1,8	40	10
	B978F09000		9,000	.3543	122	80	68	1,9	40	10
	B978F09500		9,500	.3740	122	80	68	2,0	40	10
	B978F10200	10,200		.4016	141	94	79	2,2	45	12
	B978F12000	12,000		.4724	141	94	79	2,5	45	12
B978F12500 *		12,500		.4921	155	108	91	2,7	45	14
	B978F13000	13,000		.5118	155	108	91	2,8	45	14
	B978F14000	14,000		.5512	155	108	91	3,0	45	14
B978F14500 *		14,500		.5709	171	121	101	3,1	48	16
	B978F15000	15,000		.5906	171	121	101	3,2	48	16
	B978F16000	16,000		.6299	171	121	101	3,4	48	16
B978F17000 *		17,000		.6693	185	135	113	3,6	48	18
	B978F17500	17,500		.6890	185	135	113	3,7	48	18
B978F18000 *		18,000		.7087	185	135	113	3,9	48	18
B978F20000 *		20,000		.7874	200	148	124	4,3	50	20
ПРИМЕЧАНИЕ. Угол при вершине для серии B978 составляет 132°.
		*Стандартная позиция. Изготавливается при размещении заказа.
		Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
		Точность изготовления • Метрическая система
	диаметр D1		D1 допуск m7		D допуск h6

	диаме	тр D1
сверхдлинное • KC7315	мм	дюйм	L	L3	L4 max	L5	LS	D
B978F03600	3,600	.1417	78	40	33	0,7	36	6
B978F04700	4,700	.1850	87	49	41	1,0	36	6
B978F05000	5,000	.1969	94	56	48	1,0	36	6
B978F06800	6,800	.2677	105	67	57	1,4	36	8
B978F07000	7,000	.2756	105	67	57	1,5	36	8
B978F07400	7,400	.2913	110	72	61	1,6	36	8
B978F07500	7,500	.2953	110	72	61	1,6	36	8
B978F08500	8,500	.3346	122	80	68	1,8	40	10
B978F09000	9,000	.3543	122	80	68	1,9	40	10
B978F09500	9,500	.3740	122	80	68	2,0	40	10
B978F10200	10,200	.4016	141	94	79	2,2	45	12
B978F12000	12,000	.4724	141	94	79	2,5	45	12
B978F12500	12,500	.4921	155	108	91	2,7	45	14
B978F13000	13,000	.5118	155	108	91	2,8	45	14
B978F14000	14,000	.5512	155	108	91	3,0	45	14
B978F14500	14,500	.5709	171	121	101	3,1	48	16
B978F15000	15,000	.5906	171	121	101	3,2	48	16
B978F16000	16,000	.6299	171	121	101	3,4	48	16
B978F17000	17,000	.6693	185	135	113	3,6	48	18
B978F17500	17,500	.6890	185	135	113	3,7	48	18
B978F18000	18,000	.7087	185	135	113	3,9	48	18
B978F20000	20,000	.7874	200	148	124	4,3	50	20

диаметр D1	D1 допуск m7	D допуск h6
>3–6	0,004/0,016	0,000/-0,008
>6–10	0,006/0,021	0,000/-0,009
>10–18	0,007/0,025	0,000/-0,011
>18–25,4	0,008/0,029	0,000/-0,013

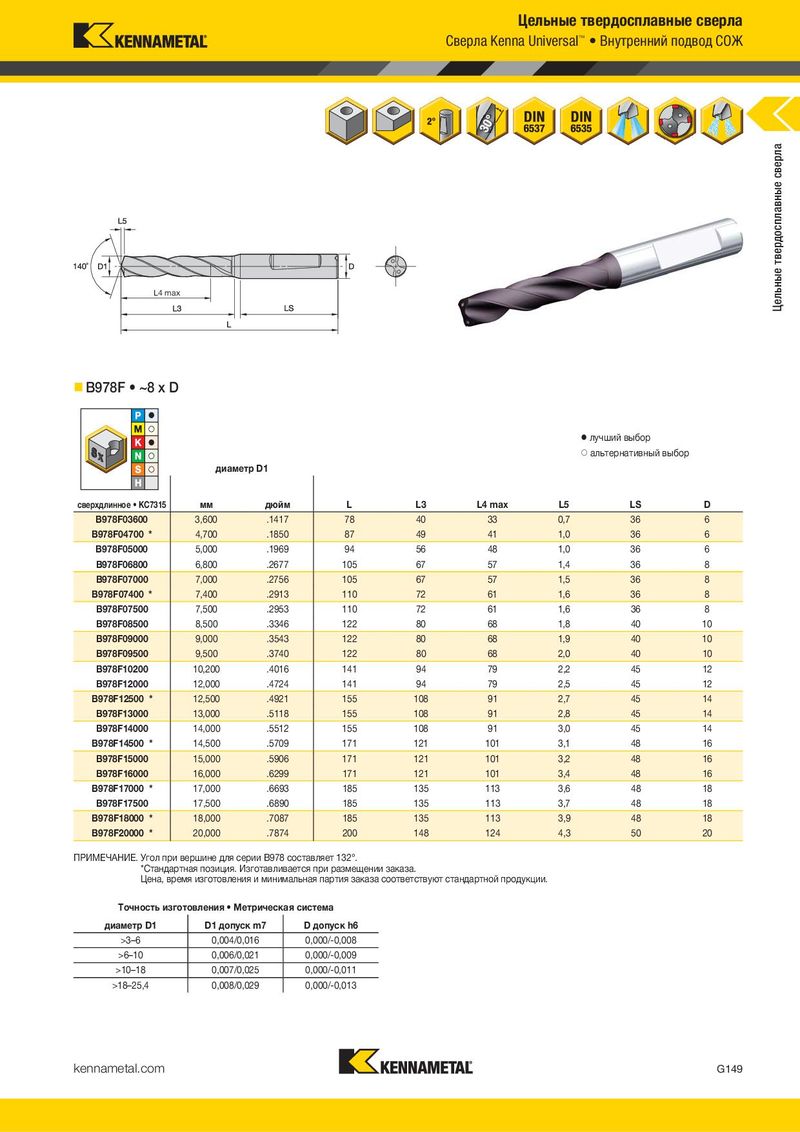

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 183
