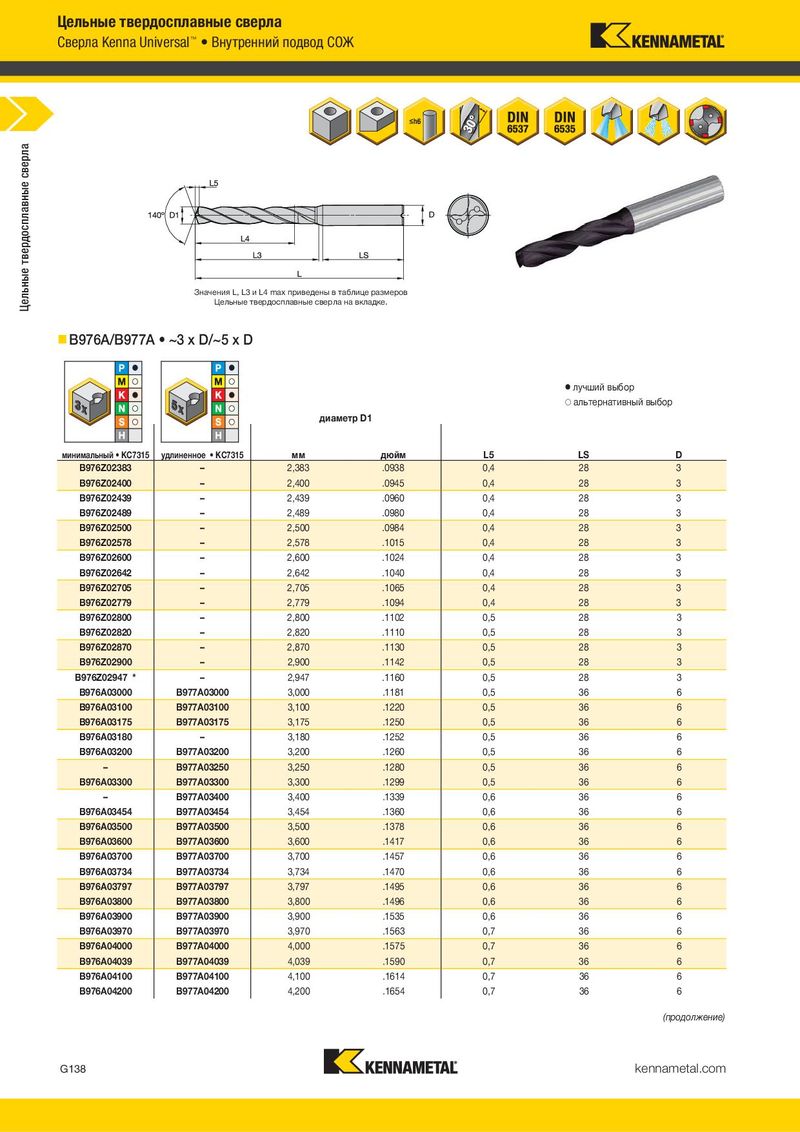

(B976A/B977A • ~3 x D/~5 x D — продолжение)
Значения L, L3 и L4 max приведены в таблице размеров Цельные твердосплавные сверла на вкладке.
B976A/B977A • ~3 x D/~5 x D
лучший выбор альтернативный выбор диаметр D1
| минимальный • KC7315 | удлиненное • KC7315 | мм | дюйм | L5 | LS | D | |
| минимальный • | удлиненное • KC7315 | ||||||
| B976Z02383 | – | 2,383 | .0938 | 0,4 | 28 | 3 | |
| B976Z02400 | – | 2,400 | .0945 | 0,4 | 28 | 3 | |
| B976Z02439 | – | 2,439 | .0960 | 0,4 | 28 | 3 | |
| B976Z02489 | – | 2,489 | .0980 | 0,4 | 28 | 3 | |
| B976Z02500 | – | 2,500 | .0984 | 0,4 | 28 | 3 | |
| B976Z02578 | – | 2,578 | .1015 | 0,4 | 28 | 3 | |
| B976Z02600 | – | 2,600 | .1024 | 0,4 | 28 | 3 | |
| B976Z02642 | – | 2,642 | .1040 | 0,4 | 28 | 3 | |
| B976Z02705 | – | 2,705 | .1065 | 0,4 | 28 | 3 | |
| B976Z02779 | – | 2,779 | .1094 | 0,4 | 28 | 3 | |
| B976Z02800 | – | 2,800 | .1102 | 0,5 | 28 | 3 | |
| B976Z02820 | – | 2,820 | .1110 | 0,5 | 28 | 3 | |
| B976Z02870 | – | 2,870 | .1130 | 0,5 | 28 | 3 | |
| B976Z02900 | – | 2,900 | .1142 | 0,5 | 28 | 3 | |
| B976Z02947 * | – | 2,947 | .1160 | 0,5 | 28 | 3 | |
| B976A03000 | B977A03000 | 3,000 | .1181 | 0,5 | 36 | 6 | |
| B976A03100 | B977A03100 | 3,100 | .1220 | 0,5 | 36 | 6 | |
| B976A03175 | B977A03175 | 3,175 | .1250 | 0,5 | 36 | 6 | |
| B976A03180 | – | 3,180 | .1252 | 0,5 | 36 | 6 | |
| B976A03200 | B977A03200 | 3,200 | .1260 | 0,5 | 36 | 6 | |
| – B977A03250 | 3,250 | .1280 | 0,5 | 36 | 6 | ||
| B976A03300 | B977A03300 | 3,300 | .1299 | 0,5 | 36 | 6 | |
| – B977A03400 | 3,400 | .1339 | 0,6 | 36 | 6 | ||
| B976A03454 | B977A03454 | 3,454 | .1360 | 0,6 | 36 | 6 | |
| B976A03500 | B977A03500 | 3,500 | .1378 | 0,6 | 36 | 6 | |
| B976A03600 | B977A03600 | 3,600 | .1417 | 0,6 | 36 | 6 | |
| B976A03700 | B977A03700 | 3,700 | .1457 | 0,6 | 36 | 6 | |
| B976A03734 | B977A03734 | 3,734 | .1470 | 0,6 | 36 | 6 | |
| B976A03797 | B977A03797 | 3,797 | .1495 | 0,6 | 36 | 6 | |
| B976A03800 | B977A03800 | 3,800 | .1496 | 0,6 | 36 | 6 | |
| B976A03900 | B977A03900 | 3,900 | .1535 | 0,6 | 36 | 6 | |
| B976A03970 | B977A03970 | 3,970 | .1563 | 0,7 | 36 | 6 | |
| B976A04000 | B977A04000 | 4,000 | .1575 | 0,7 | 36 | 6 | |
| B976A04039 | B977A04039 | 4,039 | .1590 | 0,7 | 36 | 6 | |
| B976A04100 | B977A04100 | 4,100 | .1614 | 0,7 | 36 | 6 | |
| B976A04200 | B977A04200 | 4,200 | .1654 | 0,7 | 36 | 6 |
(продолжение)
лучший выбор альтернативный выбор диаметр D1
| минимальный • KC7315 | удлиненное • KC7315 | мм | дюйм | L5 | LS | D |
| минимальный • | удлиненное • KC7315 | |||||
| B976A04300 | B977A04300 | 4,300 | .1693 | 0,7 | 36 | 6 |
| B976A04366 | B977A04366 | 4,366 | .1719 | 0,7 | 36 | 6 |
| – B977A04400 | 4,400 | .1732 | 0,7 | 36 | 6 | |
| B976A04496 | B977A04496 | 4,496 | .1770 | 0,7 | 36 | 6 |
| B976A04500 | B977A04500 | 4,500 | .1772 | 0,7 | 36 | 6 |
| – B977A04580 | 4,580 | .1803 | 0,8 | 36 | 6 | |
| B976A04600 | B977A04600 | 4,600 | .1811 | 0,8 | 36 | 6 |
| B976A04620 | – 4,620 | .1819 | 0,8 | 36 | 6 | |
| – B977A04623 | 4,623 | .1820 | 0,8 | 36 | 6 | |
| – B977A04650 | 4,650 | .1831 | 0,8 | 36 | 6 | |
| B976A04700 | B977A04700 | 4,700 | .1850 | 0,8 | 36 | 6 |
| B976A04763 | B977A04763 | 4,763 | .1875 | 0,8 | 36 | 6 |
| B976A04800 | B977A04800 | 4,800 | .1890 | 0,8 | 36 | 6 |
| B976A04900 | B977A04900 | 4,900 | .1929 | 0,8 | 36 | 6 |
| B976A05000 | B977A05000 | 5,000 | .1969 | 0,8 | 36 | 6 |
| B976A05100 | B977A05100 | 5,100 | .2008 | 0,8 | 36 | 6 |
| B976A05106 | B977A05106 | 5,106 | .2010 | 0,8 | 36 | 6 |
| B976A05200 | B977A05200 | 5,200 | .2047 | 0,9 | 36 | 6 |
| B976A05250 | – 5,250 | .2067 | 0,9 | 36 | 6 | |
| B976A05300 | B977A05300 | 5,300 | .2087 | 0,9 | 36 | 6 |
| B976A05400 | B977A05400 | 5,400 | .2126 | 0,9 | 36 | 6 |
| B976A05410 | B977A05410 | 5,410 | .2130 | 0,9 | 36 | 6 |
| B976A05500 | B977A05500 | 5,500 | .2165 | 0,9 | 36 | 6 |
| B976A05530 | – 5,530 | .2177 | 0,9 | 36 | 6 | |
| B976A05558 | B977A05558 | 5,558 | .2188 | 0,9 | 36 | 6 |
| B976A05575 | – 5,575 | .2195 | 0,9 | 36 | 6 | |
| B976A05600 | B977A05600 | 5,600 | .2205 | 0,9 | 36 | 6 |
| B976A05700 | B977A05700 | 5,700 | .2244 | 1,0 | 36 | 6 |
| B976A05791 | B977A05791 | 5,791 | .2280 | 1,0 | 36 | 6 |
| B976A05800 | B977A05800 | 5,800 | .2283 | 1,0 | 36 | 6 |
| – B977A05900 | 5,900 | .2323 | 1,0 | 36 | 6 | |
| B976A05944 | B977A05944 | 5,944 | .2340 | 1,0 | 36 | 6 |
| B976A06000 | B977A06000 | 6,000 | .2362 | 1,0 | 36 | 6 |
| B976A06100 | B977A06100 | 6,100 | .2402 | 1,0 | 36 | 8 |
| – B977A06150 | 6,150 | .2421 | 1,0 | 36 | 8 | |
| B976A06200 | B977A06200 | 6,200 | .2441 | 1,0 | 36 | 8 |
| – B977A06300 | 6,300 | .2480 | 1,1 | 36 | 8 | |
| B976A06350 | B977A06350 | 6,350 | .2500 | 1,1 | 36 | 8 |
| – B977A06400 | 6,400 | .2520 | 1,1 | 36 | 8 | |
| B976A06500 | B977A06500 | 6,500 | .2559 | 1,1 | 36 | 8 |
| B976A06528 | B977A06528 | 6,528 | .2570 | 1,1 | 36 | 8 |
| B976A06530 | – 6,530 | .2571 | 1,1 | 36 | 8 | |
| B976A06600 | B977A06600 | 6,600 | .2598 | 1,1 | 36 | 8 |
| B976A06700 | B977A06700 | 6,700 | .2638 | 1,1 | 36 | 8 |
| B976A06746 | – 6,746 | .2656 | 1,1 | 36 | 8 | |
| B976A06750 | – 6,750 | .2657 | 1,1 | 36 | 8 | |
| B976A06800 | B977A06800 | 6,800 | .2677 | 1,1 | 36 | 8 |
| B976A06900 | B977A06900 | 6,900 | .2717 | 1,2 | 36 | 8 |
| B976A06909 | B977A06909 | 6,909 | .2720 | 1,2 | 36 | 8 |
| B976A07000 | B977A07000 | 7,000 | .2756 | 1,2 | 36 | 8 |
| B976A07100 | B977A07100 | 7,100 | .2795 | 1,2 | 36 | 8 |
| B976A07145 | B977A07145 | 7,145 | .2813 | 1,2 | 36 | 8 |
(продолжение)
