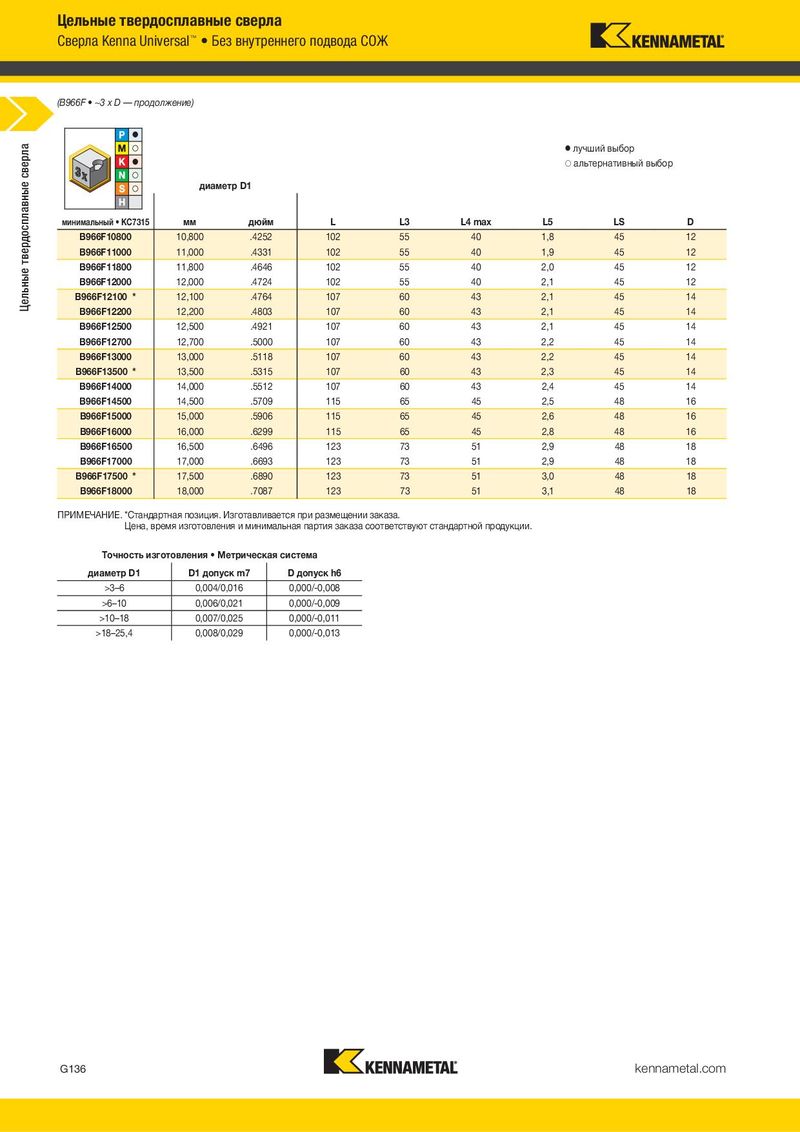

Цельные твердосплавные сверла Сверла Kenna Universal™ • Без внутреннего подвода СОЖ (B966F • ~3 x D — продолжение) Цельные твердосплавные сверла ⅷ лучший выбор ࠗ альтернативный выбор диаметр D1 минимальный • KC7315 мм дюйм L L3 L4 max L5 LS D B966F10800 10,800 .4252 102 55 40 1,8 45 12 B966F11000 11,000 .4331 102 55 40 1,9 45 12 B966F11800 11,800 .4646 102 55 40 2,0 45 12 B966F12000 12,000 .4724 102 55 40 2,1 45 12 B966F12100 * 12,100 .4764 107 60 43 2,1 45 14 B966F12200 12,200 .4803 107 60 43 2,1 45 14 B966F12500 12,500 .4921 107 60 43 2,1 45 14 B966F12700 12,700 .5000 107 60 43 2,2 45 14 B966F13000 13,000 .5118 107 60 43 2,2 45 14 B966F13500 * 13,500 .5315 107 60 43 2,3 45 14 B966F14000 14,000 .5512 107 60 43 2,4 45 14 B966F14500 14,500 .5709 115 65 45 2,5 48 16 B966F15000 15,000 .5906 115 65 45 2,6 48 16 B966F16000 16,000 .6299 115 65 45 2,8 48 16 B966F16500 16,500 .6496 123 73 51 2,9 48 18 B966F17000 17,000 .6693 123 73 51 2,9 48 18 B966F17500 * 17,500 .6890 123 73 51 3,0 48 18 B966F18000 18,000 .7087 123 73 51 3,1 48 18 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Точность изготовления • Метрическая система диаметр D1 D1 допуск m7 D допуск h6 >3–6 0,004/0,016 0,000/-0,008 >6–10 0,006/0,021 0,000/-0,009 >10–18 0,007/0,025 0,000/-0,011 >18–25,4 0,008/0,029 0,000/-0,013 G136 kennametal.com
