Пример пошагового резьбофрезерования Выявление и устранение проблем при работе резьбовыми фрезами

Приложение А Приложение B Вывод формул для фрезерования внутренней резьбы Вывод формул для фрезерования наружной резьбы

Значения Re, , и X можно определить путем геометрического анализа траектории входа.Значения Re,, и X можно определить путем геометрического анализа траектории входа.
Такая траектория входа определяется перемещением инструмента поТакая траектория входа определяется перемещением инструмента
круговой траектории с радиусом Re в точке «C».по круговой траектории с радиусом Re в точке «C».
(Ri - CL)2 + R 2 (Ro - CL)2 + R 2

Re = o Re = i

2Ro 2Ri Треугольник OAC позволяет найти простое решение для Re. Обратите Треугольник OAC позволяет найти простое решение для Re. Обратите внимание, внимание, что OAC представляет собой прямоугольный треугольник, и что: что OAC представляет собой прямоугольный треугольник, и что:

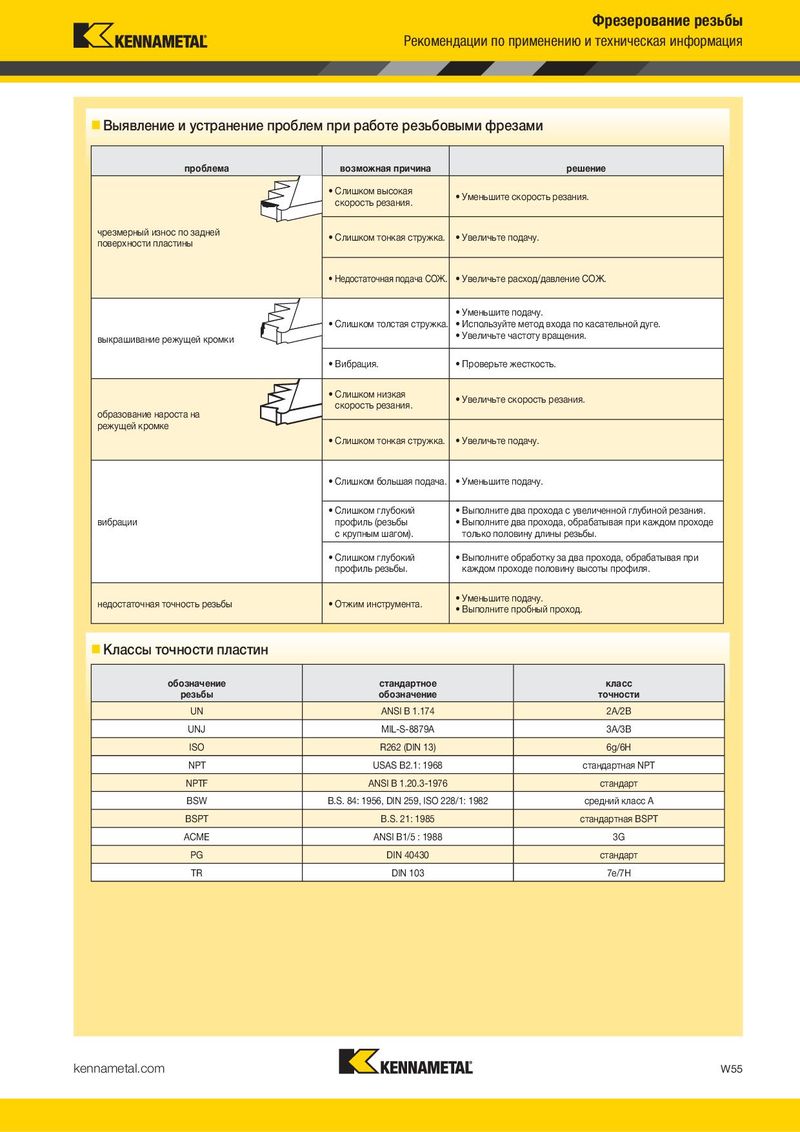

проблема возможная причина решение

  • Слишком высокая
  • Уменьшите скорость резания.

скорость резания.

чрезмерный износ по задней

  • Слишком тонкая стружка.
  • Увеличьте подачу.

поверхности пластины

  • Недостаточная подача СОЖ.
  • Увеличьте расход/давление СОЖ.
  • Уменьшите подачу.
  • Слишком толстая стружка.
  • Используйте метод входа по касательной дуге.
проблемавозможная причинарешение
• Слишком высокая скорость резания.• Уменьшите скорость резания.
чрезмерный износ по задней поверхности пластины• Слишком тонкая стружка.• Увеличьте подачу.
• Недостаточная подача СОЖ.• Увеличьте расход/давление СОЖ.
выкрашивание режущей кромки• Слишком толстая стружка.• Уменьшите подачу. • Используйте метод входа по касательной дуге. • Увеличьте частоту вращения.
• Вибрация.• Проверьте жесткость.
образование нароста на• Слишком низкая скорость резания.• Увеличьте скорость резания.
режущей кромке• Слишком тонкая стружка.• Увеличьте подачу.
• Слишком большая подача.• Уменьшите подачу.
вибрации• Слишком глубокий профиль (резьбы с крупным шагом).• Выполните два прохода с увеличенной глубиной резания. • Выполните два прохода, обрабатывая при каждом проходе только половину длины резьбы.
• Слишком глубокий профиль резьбы.• Выполните обработку за два прохода, обрабатывая при каждом проходе половину высоты профиля.
недостаточная точность резьбы• Отжим инструмента.• Уменьшите подачу. • В бй
ыполните проны проход.
Классы точности пластин обозначение резьбыстандартное обозначениекласс точности
UNANSI B 1.1742A/2B
UNJMIL-S-8879A3A/3B
ISOR262 (DIN 13)6g/6H
NPTUSAS B2.1: 1968стандартная NPT
NPTFANSI B 1.20.3-1976стандарт
BSWB.S. 84: 1956, DIN 259, ISO 228/1: 1982 средний класс А
BSPTB.S. 21: 1985стандартная BSPT
ACMEANSI B1/5 : 19883G
PGDIN 40430стандарт
TRDIN 1037e/7H
