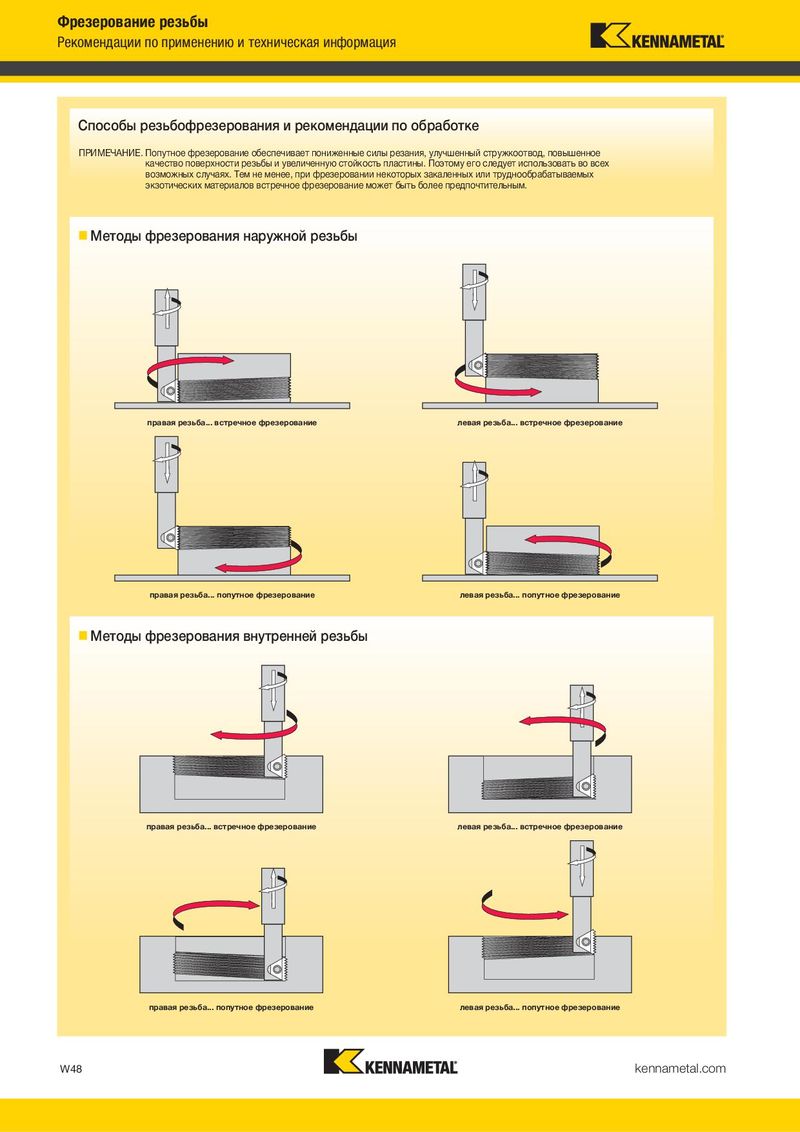

Фрезерование резьбы Фрезерование резьбы Рекомендации по применению и техническая информация Рекомендации по применению и техническая информация Способы резьбофрезерования и рекомендации по обработке  Особенности резьбофрезерования • Все пластины для фрезерования резьбы имеют полный (гребенчатый) профиль. ПРИМЕЧАНИЕ. Попутное фрезерование обеспечивает пониженные силы резания, улучшенный стружкоотвод, повышенное качество поверхности резьбы и увеличенную стойкость пластины. Поэтому его следует использовать во всех • Пластины разработаны для фрезерования резьбы на полную глубину за один оборот или проход. возможных случаях. Тем не менее, при фрезеровании некоторых закаленных или труднообрабатываемых • При обработке труднообрабатываемых материалов может потребоваться выполнить два прохода. экзотических материалов встречное фрезерование может быть более предпочтительным. Рекомендуется выполнять 60% длины резьбы за первый проход и 40% длины резьбы за второй проход. • При обработке глухих отверстий канавки для выхода резьбонарезного инструмента не требуются. • Фрезерование резьбы в больших деталях требует существенно меньшей мощности по сравнению с другими методами нарезания резьбы.  Методы фрезерования наружной резьбы • При фрезеровании резьбы образуется короткая стружка, в отличие от вязкой стружки, образующейся при использовании других методов резьбонарезания. • Одна державка подходит для нескольких различных шагов резьбы. • Пластины с PVD покрытием обеспечивают максимальную стойкость инструмента при обработке широкого спектра материалов.  Минимальный диаметр отверстия под резьбу UN-ISO-BSW ниток/дюйм 48 32 24 20 16 12 10 8 7 6 5.5 5 4.5 4.5 4 4 шаг, мм 0,5 0,75 1,0 1,25 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 – 6,0 – обозначение диаметр фрезы правая резьба... встречное фрезерование левая резьба... встречное фрезерование корпуса фрезы (D1, мм) минимальный диаметр отверстия (D) (мм) K035TM1RW050-STN10 8,89 9,50 10,01 10,69 11,40 K045TM1RW050-STN11N 11,43 11,99 12,50 13,21 13,89 14,50 K049TM1RW037LT11S 12,45 13,00 13,49 14,20 14,91 15,49 K061TM1RW062-STN16T 15,49 16,00 16,51 16,94 17,91 18,49 19,51 K067TM2RW075-STN11D 17,02 17,60 18,21 19,00 19,61 19,99 21,01 K075TM1RW075-STN16T 19,05 19,71 20,40 21,01 21,59 22,00 23,01 K079TM1RW075-STN16N 20,07 20,70 21,41 22,00 22,61 23,01 24,00 K087TM1RW100-STN16L 22,10 22,68 23,39 24,00 24,61 24,99 26,01 K102TM2RW100-STN16D 25,91 26,70 27,41 27,99 28,70 29,31 30,30 правая резьба... попутное фрезерование левая резьба... попутное фрезерование K118TM1RW100-STN27N 29,97 30,71 31,39 32,00 32,79 33,50 34,59 36,60 38,99 42,01 45,01 48,01 K146TM1RW125-STN27N 37,08 38,00 38,61 39,50 40,41 41,00 42,01 43,99 46,48 49,00 51,99 55,50  Методы фрезерования внутренней резьбы K165TM2RW125-STN27D 41,91 43,21 43,79 45,01 46,00 46,51 47,40 49,00 51,99 54,51 57,61 60,99 – 35,05 (UN) – – – – – – – – – 50,01 – 46,81 – 44,60 – 56,59 – 35,05 (ISO) – – – – – – – – – 50,01 53,39 42,49 50,01 – 57,51 – – 35,05 (BSW) – – – – – – – – – 49,81 – 46,51 – 47,40 – –  Рекомендации по режимам резания скорость резания vc, м/мин обрабатываемый материал KC635M подача на оборот, мм/об углеродистая сталь < 187 HB 90–210 0,10–0,20 углеродистая сталь 187–220 HB 90–150 0,10–0,15 легированная сталь 200–250 HB 60–130 0,10–0,15 правая резьба... встречное фрезерование левая резьба... встречное фрезерование легированная сталь 250–325 HB 50–90 0,10–0,15 аустенитная нержавеющая сталь < 210 HB 90–140 0,10–0,15 мартенситная нержавеющая сталь < 321 HB 80–110 0,05–0,15 ферритная нержавеющая сталь < 245 HB 110–170 0,05–0,10 литейная сталь < 140 HB 110–170 0,05–0,15 литейная сталь 220–302 HB 70–130 0,05–0,10 титановые сплавы 60–120 0,03–0,08 жаропрочные сплавы (на основе никеля и железа) 20–45 0,03–0,05 жаропрочные сплавы (на основе кобальта) 15–30 0,03–0,05 чугун 80–110 0,05–0,15 правая резьба... попутное фрезерование левая резьба... попутное фрезерование ковкий чугун 80–120 0,03–0,08 ПРИМЕЧАНИЕ. Возможна обработка с использованием специальных пластин и фрез, изготовление которых выполняется по запросу. W48 kennametal.com kennametal.com W49
