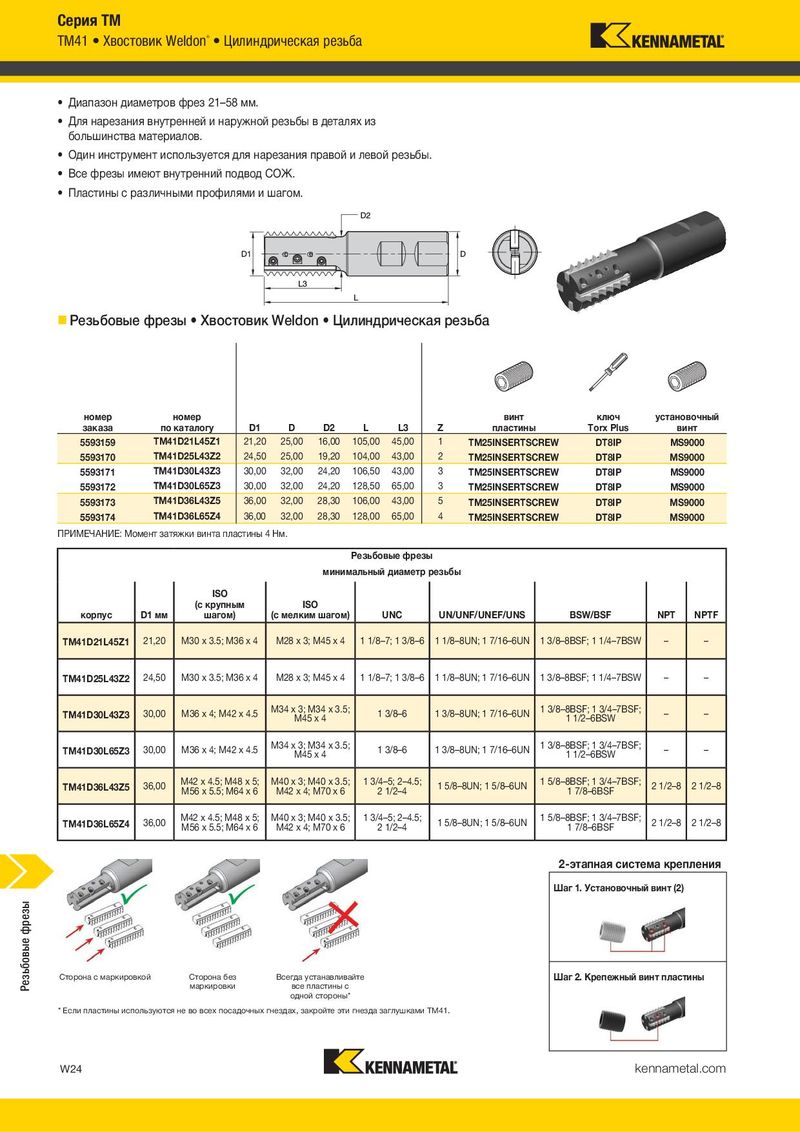

TM41 Хвостовик Weldon® Цилиндрическая резьба TMS41 Насадные фрезы Цилиндрическая резьба

  • Диапазон диаметров фрез 21–58 мм.
  • Диапазон диаметров фрез 48-58 мм.
  • Для нарезания внутренней и наружной резьбы в деталях из
  • Для нарезания внутренней и наружной резьбы в деталях из

большинства материалов. большинстваматериалов.

  • Один инструмент используется для нарезания правой и левой резьбы.
  • Один инструмент используется для нарезания правой и левой резьбы.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба

Резьбовые фрезы Насадные Цилиндрическая резьба

номер номер винт ключ установочный

заказапо каталогуD1DD2L L3Zпластины Torx Plusвинт
5593159TM41D21L45Z121,2025,0016,00105,0045,001TM25INSERTSCREWDT8IPMS9000
5593170TM41D25L43Z224,5025,0019,20104,0043,002TM25INSERTSCREWDT8IPMS9000
5593171TM41D30L43Z330,0032,0024,20106,5043,003TM25INSERTSCREWDT8IPMS9000
5593172TM41D30L65Z330,0032,0024,20128,5065,003TM25INSERTSCREWDT8IPMS9000
5593173TM41D36L43Z536,0032,0028,30106,0043,005TM25INSERTSCREWDT8IPMS9000
5593174TM41D36L65Z436,0032,0028,30128,0065,004TM25INSERTSCREWDT8IPMS9000

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. Резьбовые фрезы минимальный диаметр резьбы ISO

(с крупным ISO

корпусD1 ммшагом)(с мелким шагом)UNCUN/UNF/UNEF/UNSBSW/BSFNPTNPTF
21,20M30 x 3.5; M36 x 4M28 x 3; M45 x 41 1/8–7; 1 3/8–61 1/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 1/4–7BSW––
TM41D21L45Z1
24,50M30 x 3.5; M36 x 4M28 x 3; M45 x 41 1/8–7; 1 3/8–61 1/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 1/4–7BSW––

TM41D25L43Z2

M34 x 3; M34 x 3.5; 1 3/8–8BSF; 1 3/4–7BSF;

TM41D30L43Z330,00M36 x 4; M42 x 4.51 3/8–61 3/8–8UN; 1 7/16–6UN––
M45 x 41 1/2–6BSW
M34 x 3; M34 x 3.5;1 3/8–8BSF; 1 3/4–7BSF;
TM41D30L65Z330,00M36 x 4; M42 x 4.51 3/8–61 3/8–8UN; 1 7/16–6UN––
M45 x 41 1/2–6BSW

M42 x 4.5; M48 x 5; M40 x 3; M40 x 3.5; 1 3/4–5; 2–4.5; 1 5/8–8BSF; 1 3/4–7BSF;

TM41D36L43Z5 36,00 1 5/8–8UN; 1 5/8–6UN 2 1/2–8 2 1/2–8

M56 x 5.5; M64 x 6M42 x 4; M70 x 62 1/2–41 7/8–6BSF
M42 x 4.5; M48 x 5;M40 x 3; M40 x 3.5;1 3/4–5; 2–4.5;1 5/8–8BSF; 1 3/4–7BSF;

TM41D36L65Z4 36,00 1 5/8–8UN; 1 5/8–6UN 2 1/2–8 2 1/2–8

винт с

номер номер винт ключ потайной установочный

заказапо каталогуD1DD6LZпластиныTorx Plusголовкойвинт
5593175TMS41D48L50Z548,00 22,00 40,00 50,005TM25INSERTSCREWDT8IPMS5003MS9000
5593176TMS41D58L50Z658,00 27,00 50,00 50,006TM25INSERTSCREWDT8IP—MS9000

ПРИМЕЧАНИЕ. Момент затяжки винта пластины оставляет 4 Нм.

Резьбовые фрезы минимальный диаметр резьбы ISO ISO (с крупным (с мелким

корпус D1 мм шагом) шагом) UNC UN/UNF/UNEF/UNS BSF NPT NPTF

M55 x 4; M70 2 1/4–4.5; 2 2 1/4–8; 2

TMS41D48L50Z5 48,00 M56 x 5.5; M64 x 6 2 1/8–8UN; 2 1/8–6UN 2 1/2–8 2 1/2–8

x 6;1/2–41/4–6
M64 x 4;2 1/4–8; 2

TMS41D58L50Z6 58,00 M68 x 6 2 3/4–4 2 1/8–8UN; 2 1/8–6UN 2 1/2–8 2 1/2–8

M70 x 6 1/4–6

номер заказаномер по каталогуD1DD2LL3Z винт пластиныключ Torx Plusустановочный винт
5593159TM41D21L45Z121,2025,0016,00105,0045,001 TM25INSERTSCREWDT8IPMS9000
5593170TM41D25L43Z224,5025,0019,20104,0043,002 TM25INSERTSCREWDT8IPMS9000
5593171TM41D30L43Z330,0032,0024,20106,5043,003 TM25INSERTSCREWDT8IPMS9000
5593172TM41D30L65Z330,0032,0024,20128,5065,003 TM25INSERTSCREWDT8IPMS9000
5593173TM41D36L43Z536,0032,0028,30106,0043,005 TM25INSERTSCREWDT8IPMS9000
5593174TM41D36L65Z436,0032,0028,30128,0065,004 TM25INSERTSCREWDT8IPMS9000
корпусD1 ммISO (с крупным шагом)Р минима ISO (с мелким шагом)езьбовые фрезы льный диаметр р UNCезьбы UN/UNF/UNEF/UNSBSW/BSFNPTNPTF
TM41D21L45Z121,20M30 x 3.5; M36 x 4M28 x 3; M45 x 41 1/8–7; 1 3/8–61 1/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 1/4–7BSW––
TM41D25L43Z224,50M30 x 3.5; M36 x 4M28 x 3; M45 x 41 1/8–7; 1 3/8–61 1/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 1/4–7BSW––
TM41D30L43Z330,00M36 x 4; M42 x 4.5M34 x 3; M34 x 3.5; M45 x 41 3/8–61 3/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 3/4–7BSF; 1 1/2–6BSW––
TM41D30L65Z330,00M36 x 4; M42 x 4.5M34 x 3; M34 x 3.5; M45 x 41 3/8–61 3/8–8UN; 1 7/16–6UN1 3/8–8BSF; 1 3/4–7BSF; 1 1/2–6BSW––
TM41D36L43Z536,00M42 x 4.5; M48 x 5; M56 x 5.5; M64 x 6M40 x 3; M40 x 3.5; M42 x 4; M70 x 61 3/4–5; 2–4.5; 2 1/2–41 5/8–8UN; 1 5/8–6UN1 5/8–8BSF; 1 3/4–7BSF; 1 7/8–6BSF2 1/2–82 1/2–8
TM41D36L65Z436,00M42 x 4.5; M48 x 5; M56 x 5.5; M64 x 6M40 x 3; M40 x 3.5; M42 x 4; M70 x 61 3/4–5; 2–4.5; 2 1/2–41 5/8–8UN; 1 5/8–6UN1 5/8–8BSF; 1 3/4–7BSF; 1 7/8–6BSF2 1/2–82 1/2–8
