KIPR-RP RPGN..
Концевые фрезы с резьбовым креплением

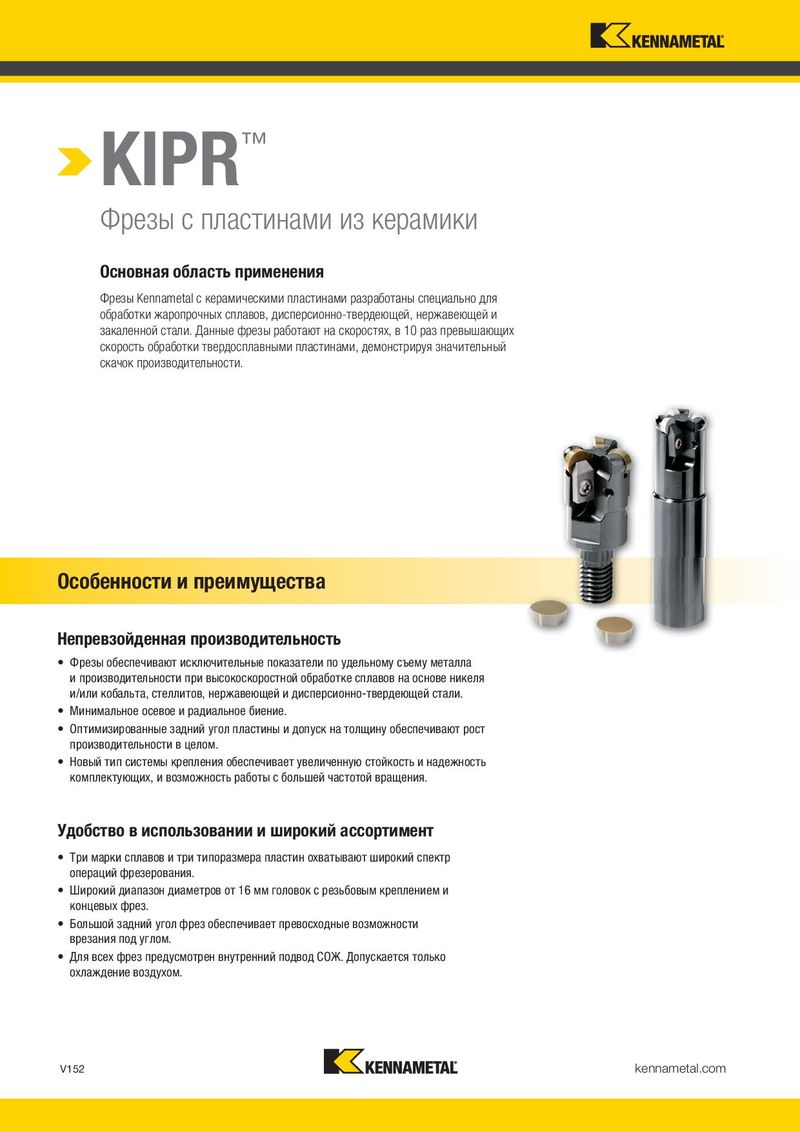

KIPR™
Фрезы с пластинами из керамики
Основная область применения
Фрезы Kennametal с керамическими пластинами разработаны специально для
обработки жаропрочных сплавов, дисперсионно-твердеющей, нержавеющей и
закаленной стали. Данные фрезы работают на скоростях, в 10 раз превышающих
скорость обработки твердосплавными пластинами, демонстрируя значительный
скачок производительности.
Особенности и преимущества
- Для обработки жаропрочных сплавов, дисперсионно-твердеющей нержавеющей и закаленной стали.
- Высокая производительность в результате значительного сокращения времени обработки.
- Возможность выполнения торцевого фрезерования, обработки карманов и врезания под углом.
- Через каналы охлаждения подается только сжатый воздух.
Концевые фрезы с резьбовым креплением
max max
номер номер угол частота
| заказа | по каталогу | D1 max | D1 | D | DPM | G3X | L2 | WF | Ap1 max | Z | врезания | кг | вращения | пластина 1 | ||||
| 4052782 | KIPR020RP09MF02 | 20 | 11 | 18 | 10,5 | M10 | 30 | 14 | 4,8 | 2 | 13.0° | 0,05 | 23040 | RP_N0903___ | ||||
| 4052781 | KIPR020RP06MF03 | 20 | 14 | 18 | 10,5 | M10 | 30 | 14 | 3,2 | 3 | 10.0° | 0,05 | 33325 | RP_N0602___ | ||||
| 4052843 | KIPR025RP09MF03 | 25 | 16 | 21 | 12,5 | M12 | 35 | 18 | 4,8 | 3 | 8.0° | 0,08 | 20610 | RP_N0903___ | ||||
| 3101753 | KIPR032RP12MF03 | 32 | 19 | 29 | 17,0 | M16 | 45 | 22 | 6,3 | 3 | 4.2° | 0,19 | 20420 | RP_N1204__ |
Комплектующие
Непревзойденная производительность
Фрезы обеспечивают исключительные показатели по удельному съему металла винт oтвертка
| и производительности при высокоскоростной обработке сплавов на основе никеля | D1 max | прижим | клина | Нм | oтвертка Torx | Torx | |||
| и/или кобальта, стеллитов, нержавеющей и дисперсионно-твердеющей стали. | 20 | KCI1 | 191.924 | 1,9 | DT9 | — | |||
| • Минимальное осевое и радиальное биение. | 20 | KCI2 | 191.725 | 3,5 | DT15 | — | |||
| 25 | KCI2 | 191.725 | 3,5 | DT15 | — |
- Оптимизированные задний угол пластины и допуск на толщину обеспечивают рост
32 KCI3M 193.409 6,0 — TTP20
производительности в целом.
- Новый тип системы крепления обеспечивает увеличенную стойкость и надежность комплектующих, и возможность работы с большей частотой вращения.
Удобство в использовании и широкий ассортимент
- Три марки сплавов и три типоразмера пластин охватывают широкий спектр операций фрезерования.
- Широкий диапазон диаметров от 16 мм головок с резьбовым креплением и концевых фрез.
- Большой задний угол фрез обеспечивает превосходные возможности врезания под углом.
- Для всех фрез предусмотрен внутренний подвод СОЖ. Допускается только охлаждение воздухом.
