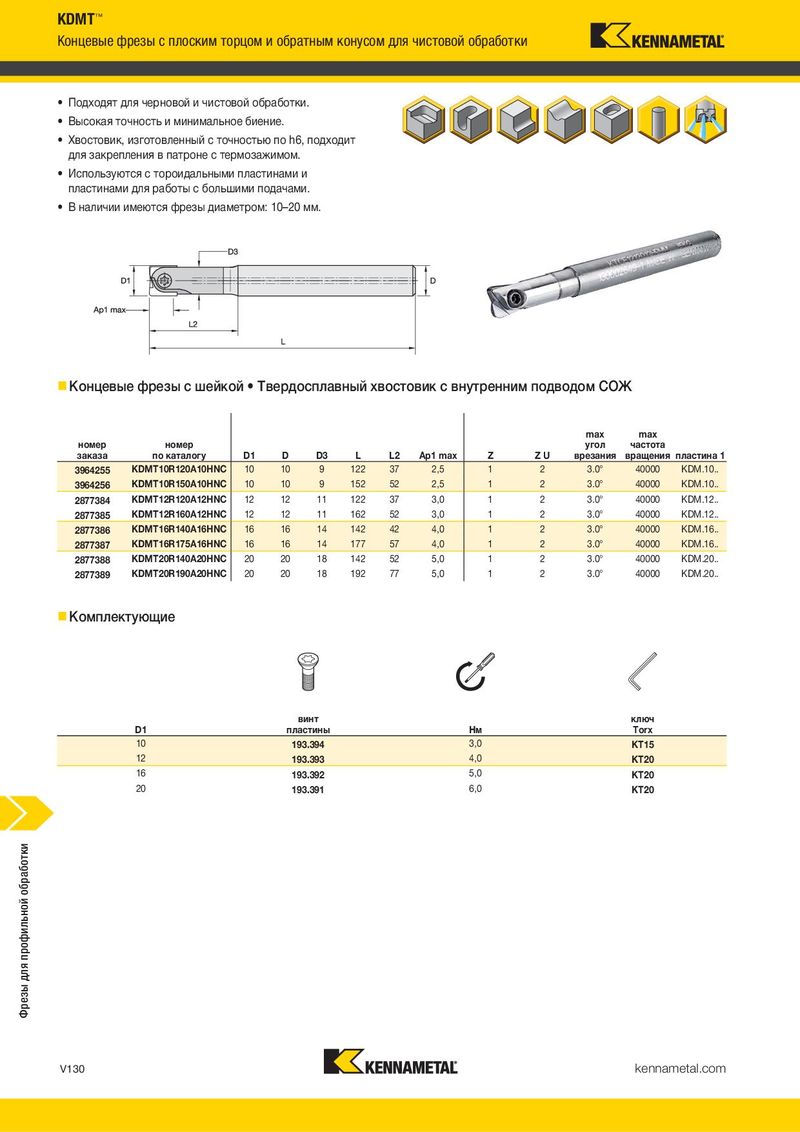

KDMT™ KDMS™ KDMT™

Концевые фрезы с плоским торцом и обратным конусом для чистовой обработки Режущие пластины

  • Подходят для черновой и чистовой обработки.
  • Высокая точность и минимальное биение.
  • Хвостовик, изготовленный с точностью по h6, подходит для закрепления в патроне с термозажимом.
  • Используются с тороидальными пластинами и пластинами для работы с большими подачами.
  • В наличии имеются фрезы диаметром: 10–20 мм.

Концевые фрезы с шейкой Твердосплавный хвостовик с внутренним подводом СОЖ

max max

номер номер угол частота

заказапо каталогу D1DD3LL2Ap1 maxZZ Uврезаниявращения пластина 1
3964255KDMT10R120A10HNC10109122372,5123.0°40000KDM.10..
3964256KDMT10R150A10HNC10109152522,5123.0°40000KDM.10..
2877384KDMT12R120A12HNC121211122373,0123.0°40000KDM.12..
2877385KDMT12R160A12HNC121211162523,0123.0°40000KDM.12..
2877386KDMT16R140A16HNC161614142424,0123.0°40000KDM.16..
KDMT16R175A16HNC161614177574,0123.0°40000KDM.16..
2877387
KDMT20R140A20HNC202018142525,0123.0°40000KDM.20..
2877388
2877389KDMT20R190A20HNC202018192775,0123.0°40000KDM.20..

Комплектующие

Рекомендации по выбору режущих пластин

Легкие режимы Тяжелая

обработкиОбщего обработка
назначения
(Чистовая геометрия)(Черновая геометрия)
износостойкостьпрочность
Группа
материалаГеометрияСплавГеометрияСплавГеометрияСплав
P1–P2.E..GCKC515M.E..GCKC515M.E..GNKC515M
P3–P4.E..HCKC505M.E..GNKC515M.E..GNKC515M
P5–P6.E..HCKC505M.E..GNKC515M.E..GNKC515M
M1–M2––.E..GCKC515M––
M3––.E..GCKC515M––
K1–K2.E..GNKC515M.E..GNKC515M.E..GNKC515M
K3.E..GNKC515M.E..GNKC515M.E..GNKC515M
N1–N2––––––
N3––––––
S1–S2––––––
S3––––––
S4––.E..GCKC515M––
H1.E..HCKC505M.E..HCKC505M.E..GNKC515M

Сменные режущие пластины KDMS... KDMT...

P M лучший выбор K альтернативный выбор N S KDMS-GN H KDMS-GN

KDMS-GN Высокоточные пластины Возможность обработки уступов с углом 90°

винт ключ

D1пластиныНмTorx
10193.3943,0KT15
12193.3934,0KT20
16193.3925,0KT20
20193.3916,0KT20

номер

по каталогуLISWRRhm
KDMS0806ERGN9,502,008,000,600,08
KDMS1008ERGN11,502,5010,000,800,08
KDMS1210ERGN14,002,5012,001,000,08
KDMS1613ERGN16,003,0016,001,300,08
KDMS2016ERGN18,003,0020,001,600,08
KDMS3220ERGN28,005,0032,002,000,08

ПРИМЕЧАНИЕ. Ap1 max равно LI. Пластины диаметром 6 и 8 мм устанавливаются в корпуса KDMB™, представленные на стр. V111–V115.

номер заказаномер по каталогуD1DD3LL2Ap1 maxZZUmax угол врезанияmax частота вращенияпластина 1
3964255KDMT10R120A10HNC10109122372,5123.0°40000KDM.10..
3964256KDMT10R150A10HNC10109152522,5123.0°40000KDM.10..
2877384KDMT12R120A12HNC121211122373,0123.0°40000KDM.12..
2877385KDMT12R160A12HNC121211162523,0123.0°40000KDM.12..
2877386KDMT16R140A16HNC161614142424,0123.0°40000KDM.16..
2877387KDMT16R175A16HNC161614177574,0123.0°40000KDM.16..
2877388KDMT20R140A20HNC202018142525,0123.0°40000KDM.20..
2877389KDMT20R190A20HNC202018192775,0123.0°40000KDM.20..
D1винт пластиныНмключ Torx
10193.3943,0KT15
12193.3934,0KT20
16193.3925,0KT20
20193.3916,0KT20
