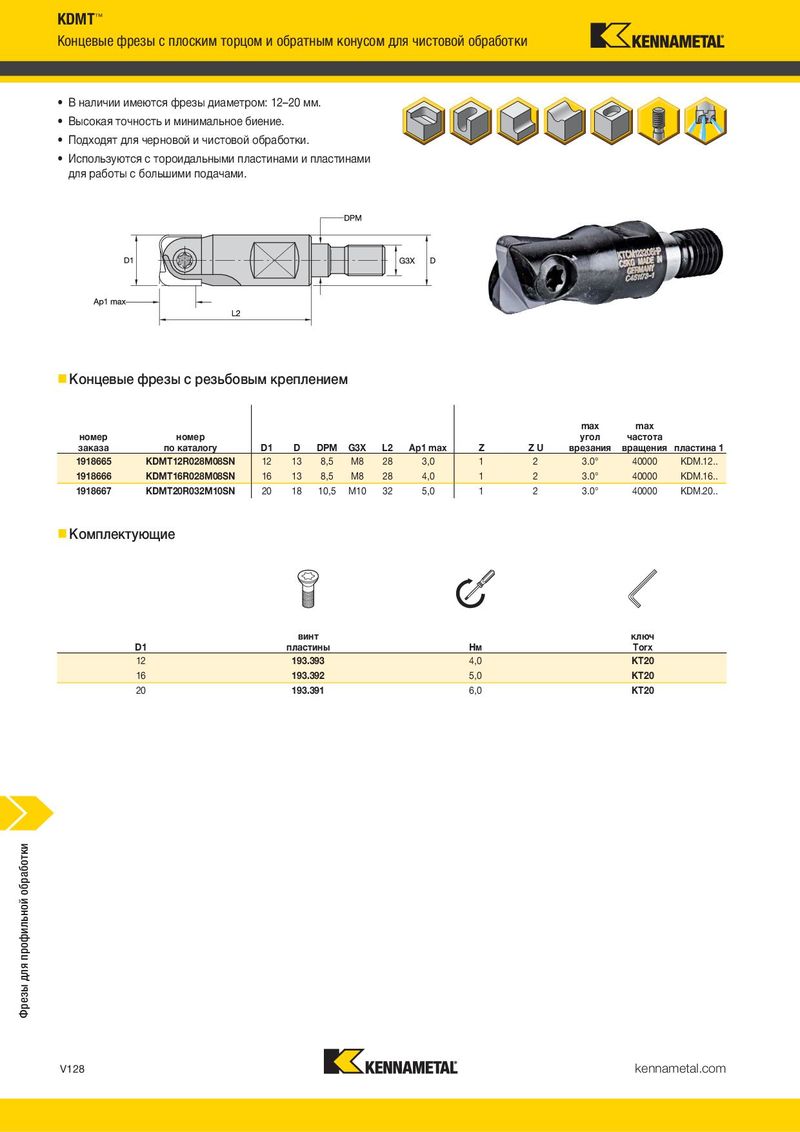

KDMT™ KDMT™
Концевые фрезы с плоским торцом и обратным конусом для чистовой обработки Концевые фрезы с плоским торцом и обратным конусом для чистовой обработки
- В наличии имеются фрезы диаметром: 12–20 мм.
- В наличии имеются фрезы диаметром: 12–25 мм.
- Высокая точность и минимальное биение.
- Высокая точность и минимальное биение.
- Подходят для черновой и чистовой обработки.
- Хвостовик, изготовленный с точностью по h6, подходит для
- Используются с тороидальными пластинами и пластинами закрепления в патроне с термозажимом. для работы с большими подачами. Подходят для черновой и чистовой обработки.
- Используются с тороидальными пластинами и пластинами для работы с большими подачами.
Концевые фрезы с резьбовым креплением Концевые фрезы с шейкой Цилиндрический хвостовик Сталь
| | max | max | | | max | max |
| номер | номер | угол | частота | номер | номер | угол | частота |
| заказа | | по каталогу | D1 | D | DPM | G3X | L2 | Ap1 max | | Z | Z U | врезания | | вращения пластина 1 | |
| 1918665 | KDMT12R028M08SN | | 12 | 13 | 8,5 | M8 | 28 | | 3,0 | 1 | 2 | | 3.0° | 40000 | KDM.12.. |
| 1918666 | KDMT16R028M08SN | | 16 | 13 | 8,5 | M8 | 28 | | 4,0 | 1 | 2 | | 3.0° | 40000 | KDM.16.. |
| 1918667 | KDMT20R032M10SN | | 20 | 18 | 10,5 | M10 | 32 | | 5,0 | 1 | 2 | | 3.0° | 40000 | KDM.20.. |
| Комплектующие | | | | | | | | | | | | | | | |
| заказа | | по каталогу D1 | D | D3 | L | L2 | Ap1 max | Z | Z U | врезания | вращения | пластина 1 |
| 1918690 | KDMT12R130A12SN | 12 | 12 | 11 | 132 | 34 | 3,0 | 1 | 2 | 3.0° | 40000 | KDM.12.. |
| 1918691 | KDMT12R150A12SN | 12 | 12 | 11 | 152 | 48 | 3,0 | 1 | 2 | 3.0° | 40000 | KDM.12.. |
| 1918692 | KDMT16R140A16SN | 16 | 16 | 14 | 142 | 40 | 4,0 | 1 | 2 | 3.0° | 40000 | KDM.16.. |
| 1918693 | KDMT16R160A16SN | 16 | 16 | 14 | 162 | 57 | 4,0 | 1 | 2 | 3.0° | 40000 | KDM.16.. |
| 1918694 | KDMT20R160A20SN | 20 | 20 | 18 | 162 | 47 | 5,0 | 1 | 2 | 3.0° | 40000 | KDM.20.. |
| 1918695 | KDMT20R175A20SN | 20 | 20 | 18 | 177 | 63 | 5,0 | 1 | 2 | 3.0° | 40000 | KDM.20.. |
| 1918697 | KDMT25R190A25SN | 25 | 25 | 22 | 192 | 72 | 6,0 | 1 | 2 | 3.0° | 40000 | KDM.25.. |
| 1918699 | KDMT32R210A32SN | 32 | 32 | 29 | 212 | 82 | 8,0 | 1 | 2 | 3.0° | 40000 | KDM.32.. |
Комплектующие
винт ключ
| D1 | пластины | Нм | Torx | | |
| 12 | 193.393 | 4,0 | KT20 | | |
| 16 | 193.392 | 5,0 | KT20 | | |
| 20 | 193.391 | 6,0 | KT20 | | |
| | | | винт | ключ |
| D1 | пластины | Нм | Torx |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
| 20 | 193.391 | 6,0 | KT20 |
| 25 | 193.390 | 6,5 | KT30 |
| 32 | 193.389 | 6,5 | KT30 |
| номер заказа | номер по каталогу | D1 | D | DPM | G3X | L2 | Ap1 max | Z | ZU | max угол врезания | max частота вращения | пластина 1 |
| 1918665 | KDMT12R028M08SN | 12 | 13 | 8,5 | M8 | 28 | 3,0 | 1 | 2 | 3.0° | 40000 | KDM.12.. |
| 1918666 | KDMT16R028M08SN | 16 | 13 | 8,5 | M8 | 28 | 4,0 | 1 | 2 | 3.0° | 40000 | KDM.16.. |
| 1918667 | KDMT20R032M10SN | 20 | 18 | 10,5 | M10 | 32 | 5,0 | 1 | 2 | 3.0° | 40000 | KDM.20.. |
| D1 | винт пластины | Нм | ключ Torx |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
| 20 | 193.391 | 6,0 | KT20 |
