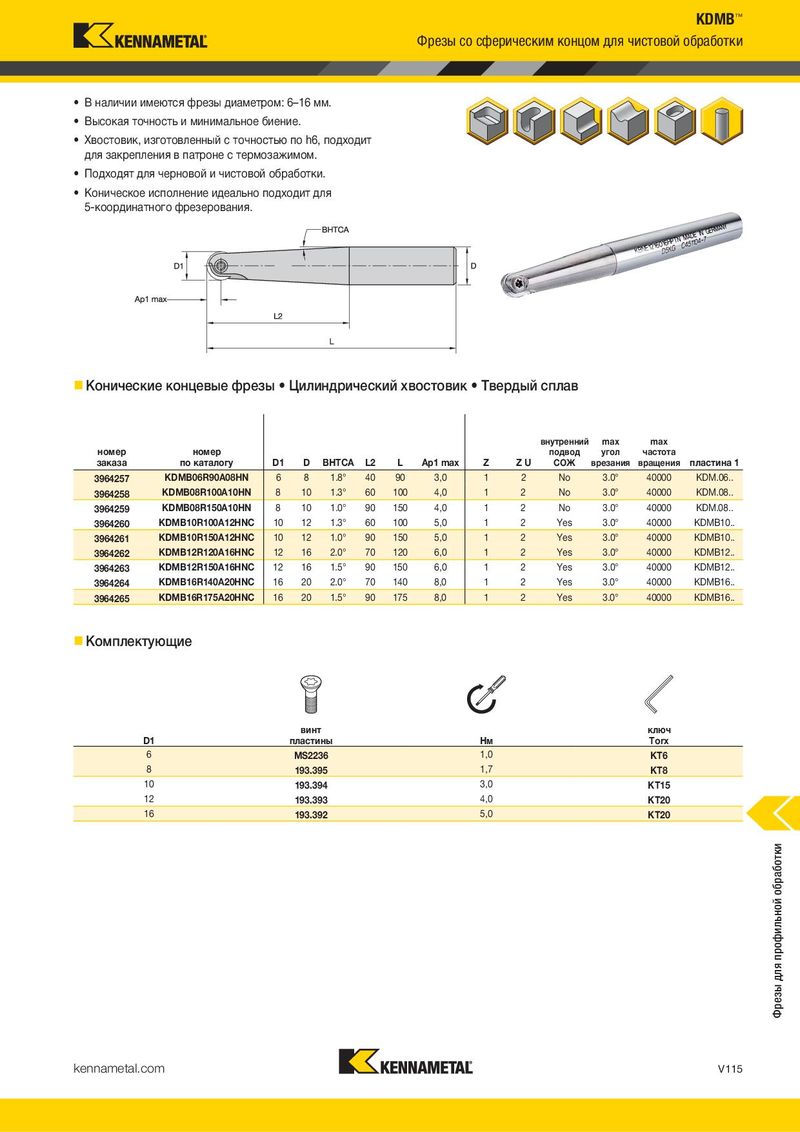

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1563
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- В наличии имеются фрезы диаметром: 6–32mm.
- В наличии имеются фрезы диаметром: 6–16 мм.
- Ball nose finishers for 3D milling applications.
- Высокая точность и минимальное биение.
- Подходят для черновой и чистовой обработки.
- Хвостовик, изготовленный с точностью по h6, подходит
- Высокая точность и минимальное биение. для закрепления в патроне с термозажимом.
- Хвостовик, изготовленный с точностью по h6,
- Подходят для черновой и чистовой обработки.
подходит для закрепления в патроне с термозажимом. Коническое исполнение идеально подходит для
5-координатного фрезерования.
Концевые фрезы с шейкой Цилиндрический хвостовик Твердый сплав Конические концевые фрезы Цилиндрический хвостовик Твердый сплав
| внутренний | max | max | ||
| номер | номер | подвод | угол | частота |
| заказа | по каталогу D1 | D | D3 | L2 | L | Ap1 max | Z | Z U | СОЖ | врезания | вращения пластина 1 | ||
| 3700622 | KDMB06R100A06HN | 6 | 6 | 6 | 20 | 100 | 3,0 | 1 | 2 | No | 3.0° | 40000 | KDM.06.. |
| 3964191 | KDMB06R150A06HN | 6 | 6 | 6 | 70 | 150 | 3,0 | 1 | 2 | No | 3.0° | 40000 | KDM.06.. |
| 3964192 | KDMB06R200A06HN | 6 | 6 | 6 | 100 | 200 | 3,0 | 1 | 2 | No | 3.0° | 40000 | KDM.06.. |
| 1918704 | KDMB08R100A08HN | 8 | 8 | 7 | 25 | 100 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 1918705 | KDMB08R150A08HN | 8 | 8 | 7 | 40 | 150 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 2877242 | KDMB10R120A10HNC | 10 | 10 | 9 | 34 | 120 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 2877373 | KDMB10R150A10HNC | 10 | 10 | 9 | 49 | 150 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 2877374 | KDMB12R120A12HNC | 12 | 12 | 11 | 35 | 120 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 2877375 | KDMB12R160A12HNC | 12 | 12 | 11 | 50 | 160 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 2877376 | KDMB16R140A16HNC | 16 | 16 | 14 | 40 | 140 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
| 2877377 | KDMB16R175A16HNC | 16 | 16 | 14 | 55 | 175 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
| 2877378 | KDMB20R140A20HNC | 20 | 20 | 18 | 50 | 140 | 10,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB20.. |
| 2877379 | KDMB20R190A20HNC | 20 | 20 | 18 | 75 | 190 | 10,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB20.. |
| 2877380 | KDMB25R160A25HNC | 25 | 25 | 22 | 60 | 160 | 12,5 | 1 | 2 | Yes | 3.0° | 30000 | KDMB25.. |
| 2877381 | KDMB25R210A25HNC | 25 | 25 | 22 | 90 | 210 | 12,5 | 1 | 2 | Yes | 3.0° | 30000 | KDMB25.. |
| 2877383 | KDMB32R240A32HNC | 32 | 32 | 29 | 105 | 240 | 16,0 | 1 | 2 | Yes | 3.0° | 30000 | KDMB32.. |
Комплектующие
| внутренний | max | max | ||
| номер | номер | подвод | угол | частота |
| заказа | по каталогу D1 | D | BHTCA | L2 | L | Ap1 max | Z | Z U | СОЖ | врезания | вращения | пластина 1 | |
| 3964257 | KDMB06R90A08HN | 6 | 8 | 1.8° | 40 | 90 | 3,0 | 1 | 2 | No | 3.0° | 40000 | KDM.06.. |
| 3964258 | KDMB08R100A10HN | 8 | 10 | 1.3° | 60 | 100 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 3964259 | KDMB08R150A10HN | 8 | 10 | 1.0° | 90 | 150 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 3964260 | KDMB10R100A12HNC | 10 | 12 | 1.3° | 60 | 100 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 3964261 | KDMB10R150A12HNC | 10 | 12 | 1.0° | 90 | 150 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 3964262 | KDMB12R120A16HNC | 12 | 16 | 2.0° | 70 | 120 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 3964263 | KDMB12R150A16HNC | 12 | 16 | 1.5° | 90 | 150 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 3964264 | KDMB16R140A20HNC | 16 | 20 | 2.0° | 70 | 140 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
| 3964265 | KDMB16R175A20HNC | 16 | 20 | 1.5° | 90 | 175 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
Комплектующие
винт ключ
| D1 | пластины | Нм | Torx |
| 6 | MS2236 | 1,0 | KT6 |
| 8 | 193.395 | 1,7 | KT8 |
| 10 | 193.394 | 3,0 | KT15 |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
винт ключ
D1 пластины Нм Torx
| номер заказа | номер по каталогу | D1 | D | BHTCA | L2 | L | Ap1 max | Z | Z U | внутренний подвод СОЖ | max угол врезания | max частота вращения | пластина 1 |
| 3964257 | KDMB06R90A08HN | 6 | 8 | 1.8° | 40 | 90 | 3,0 | 1 | 2 | No | 3.0° | 40000 | KDM.06.. |
| 3964258 | KDMB08R100A10HN | 8 | 10 | 1.3° | 60 | 100 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 3964259 | KDMB08R150A10HN | 8 | 10 | 1.0° | 90 | 150 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDM.08.. |
| 3964260 | KDMB10R100A12HNC | 10 | 12 | 1.3° | 60 | 100 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 3964261 | KDMB10R150A12HNC | 10 | 12 | 1.0° | 90 | 150 | 5,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB10.. |
| 3964262 | KDMB12R120A16HNC | 12 | 16 | 2.0° | 70 | 120 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 3964263 | KDMB12R150A16HNC | 12 | 16 | 1.5° | 90 | 150 | 6,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB12.. |
| 3964264 | KDMB16R140A20HNC | 16 | 20 | 2.0° | 70 | 140 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
| 3964265 | KDMB16R175A20HNC | 16 | 20 | 1.5° | 90 | 175 | 8,0 | 1 | 2 | Yes | 3.0° | 40000 | KDMB16.. |
| D1 | винт пластины | Нм | ключ Torx |
| 6 | MS2236 | 1,0 | KT6 |
| 8 | 193.395 | 1,7 | KT8 |
| 10 | 193.394 | 3,0 | KT15 |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
