- В наличии имеются фрезы диаметром: 12–32 мм.

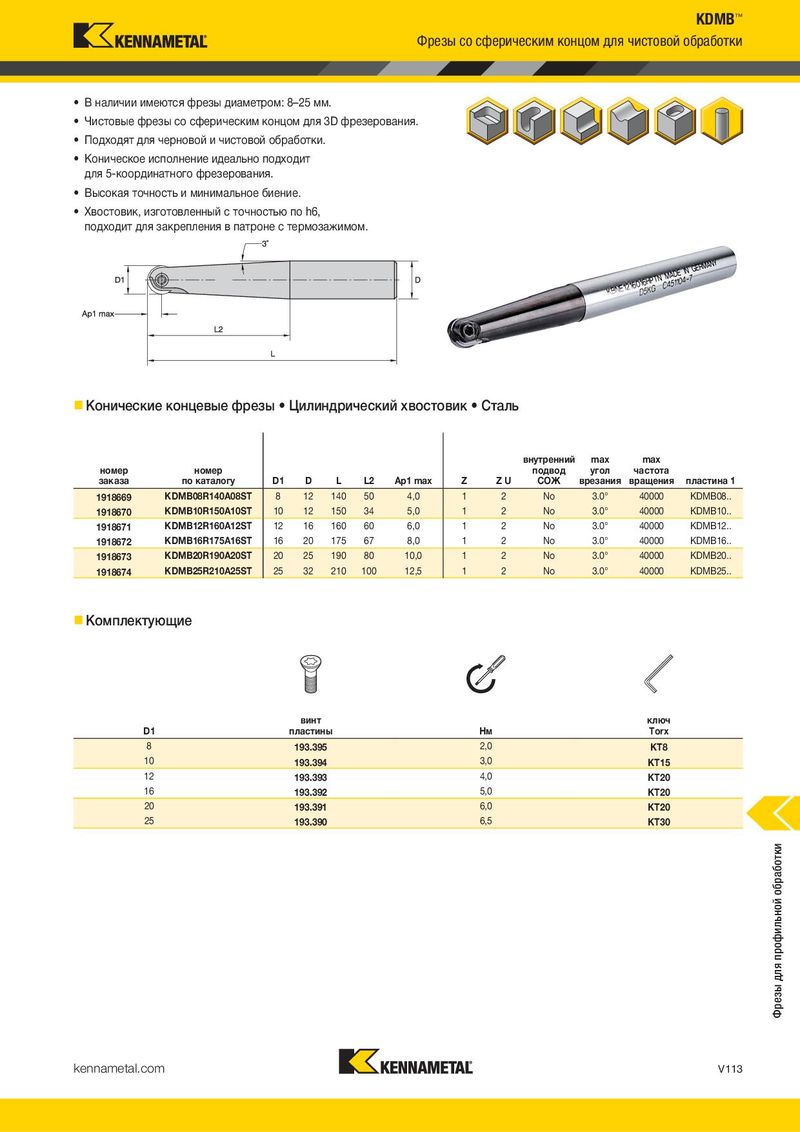

- В наличии имеются фрезы диаметром: 8–25 мм.
- Чистовые фрезы со сферическим концом для 3D фрезерования.
- Чистовые фрезы со сферическим концом для 3D фрезерования.
- Подходят для черновой и чистовой обработки.
- Подходят для черновой и чистовой обработки.
- Высокая точность и минимальное биение.
- Коническое исполнение идеально подходит
- Хвостовик, изготовленный с точностью по h6, для 5-координатного фрезерования. подходит для закрепления в патроне с термозажимом. Высокая точность и минимальное биение.
- Хвостовик, изготовленный с точностью по h6, подходит для закрепления в патроне с термозажимом.
Концевые фрезы с шейкой Цилиндрический хвостовик Сталь Конические концевые фрезы Цилиндрический хвостовик Сталь
| | внутренний | max | max | | | внутренний | max | max |
| номер | номер | подвод | угол | частота | номер | номер | подвод | угол | частота |
| заказа | | по каталогу D1 | D | D3 | L | L2 | Ap1 max | Z | Z U | СОЖ | врезания | вращения пластина 1 | |
| 1918676 | KDMB12R130A12SN | 12 | 12 | 11 | 130 | 32 | 6,0 | 1 | 2 | No | 3.0° | 40000 | KDMB12.. |
| 1918677 | KDMB12R150A12SN | 12 | 12 | 11 | 150 | 46 | 6,0 | 1 | 2 | No | 3.0° | 40000 | KDMB12.. |
| 1918678 | KDMB16R140A16SN | 16 | 16 | 14 | 140 | 35 | 8,0 | 1 | 2 | No | 3.0° | 40000 | KDMB16.. |
| 1918679 | KDMB16R160A16SN | 16 | 16 | 14 | 160 | 53 | 8,0 | 1 | 2 | No | 3.0° | 40000 | KDMB16.. |
| 1918680 | KDMB20R160A20SN | 20 | 20 | 18 | 160 | 45 | 10,0 | 1 | 2 | No | 3.0° | 40000 | KDMB20.. |
| 1918681 | KDMB20R175A20SN | 20 | 20 | 18 | 175 | 61 | 10,0 | 1 | 2 | No | 3.0° | 40000 | KDMB20.. |
| 1918682 | KDMB25R160A25SN | 25 | 25 | 22 | 160 | 45 | 12,5 | 1 | 2 | No | 3.0° | 40000 | KDMB25.. |
| 1918683 | KDMB25R190A25SN | 25 | 25 | 22 | 190 | 70 | 12,5 | 1 | 2 | No | 3.0° | 40000 | KDMB25.. |
| 1918684 | KDMB32R175A32SN | 32 | 32 | 29 | 175 | 56 | 16,0 | 1 | 2 | No | 3.0° | 40000 | KDMB32.. |
| 1918685 | KDMB32R210A32SN | 32 | 32 | 29 | 210 | 80 | 16,0 | 1 | 2 | No | 3.0° | 40000 | KDMB32.. |
| заказа | | по каталогу D1 | D | L | L2 | Ap1 max | Z | Z U | СОЖ | врезания | вращения | пластина 1 |
| 1918669 | KDMB08R140A08ST | 8 | 12 | 140 | 50 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDMB08.. |
| 1918670 | KDMB10R150A10ST | 10 | 12 | 150 | 34 | 5,0 | 1 | 2 | No | 3.0° | 40000 | KDMB10.. |
| 1918671 | KDMB12R160A12ST | 12 | 16 | 160 | 60 | 6,0 | 1 | 2 | No | 3.0° | 40000 | KDMB12.. |
| 1918672 | KDMB16R175A16ST | 16 | 20 | 175 | 67 | 8,0 | 1 | 2 | No | 3.0° | 40000 | KDMB16.. |
| 1918673 | KDMB20R190A20ST | 20 | 25 | 190 | 80 | 10,0 | 1 | 2 | No | 3.0° | 40000 | KDMB20.. |
| 1918674 | KDMB25R210A25ST | 25 | 32 | 210 | 100 | 12,5 | 1 | 2 | No | 3.0° | 40000 | KDMB25.. |
| Комплектующие | | | | | | | | | | | | |
Комплектующие
винт ключ
| | | | D1 | пластины | Нм | Torx |
| | | | 8 | 193.395 | 2,0 | KT8 |
| | | | 10 | 193.394 | 3,0 | KT15 |
| | | | 12 | 193.393 | 4,0 | KT20 |
| винт | | ключ | | | | |
| D1 | пластины | Нм | Torx | 16 | 193.392 | 5,0 | KT20 |
| 12 | 193.393 | 4,0 | KT20 | 20 | 193.391 | 6,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 | 25 | 193.390 | 6,5 | KT30 |
| 20 | 193.391 | 6,0 | KT20 | | | | |
| 25 | 193.390 | 6,5 | KT30 | | | | |
| 32 | 193.389 | 6,5 | KT30 | | | | |
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z | Z U | внутренний подвод СОЖ | max угол врезания | max частота вращения | пластина 1 |
| 1918669 | KDMB08R140A08ST | 8 | 12 | 140 | 50 | 4,0 | 1 | 2 | No | 3.0° | 40000 | KDMB08.. |
| 1918670 | KDMB10R150A10ST | 10 | 12 | 150 | 34 | 5,0 | 1 | 2 | No | 3.0° | 40000 | KDMB10.. |
| 1918671 | KDMB12R160A12ST | 12 | 16 | 160 | 60 | 6,0 | 1 | 2 | No | 3.0° | 40000 | KDMB12.. |
| 1918672 | KDMB16R175A16ST | 16 | 20 | 175 | 67 | 8,0 | 1 | 2 | No | 3.0° | 40000 | KDMB16.. |
| 1918673 | KDMB20R190A20ST | 20 | 25 | 190 | 80 | 10,0 | 1 | 2 | No | 3.0° | 40000 | KDMB20.. |
| 1918674 | KDMB25R210A25ST | 25 | 32 | 210 | 100 | 12,5 | 1 | 2 | No | 3.0° | 40000 | KDMB25.. |
| D1 | винт пластины | Нм | ключ Torx |
| 8 | 193.395 | 2,0 | KT8 |
| 10 | 193.394 | 3,0 | KT15 |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
| 20 | 193.391 | 6,0 | KT20 |
| 25 | 193.390 | 6,5 | KT30 |
