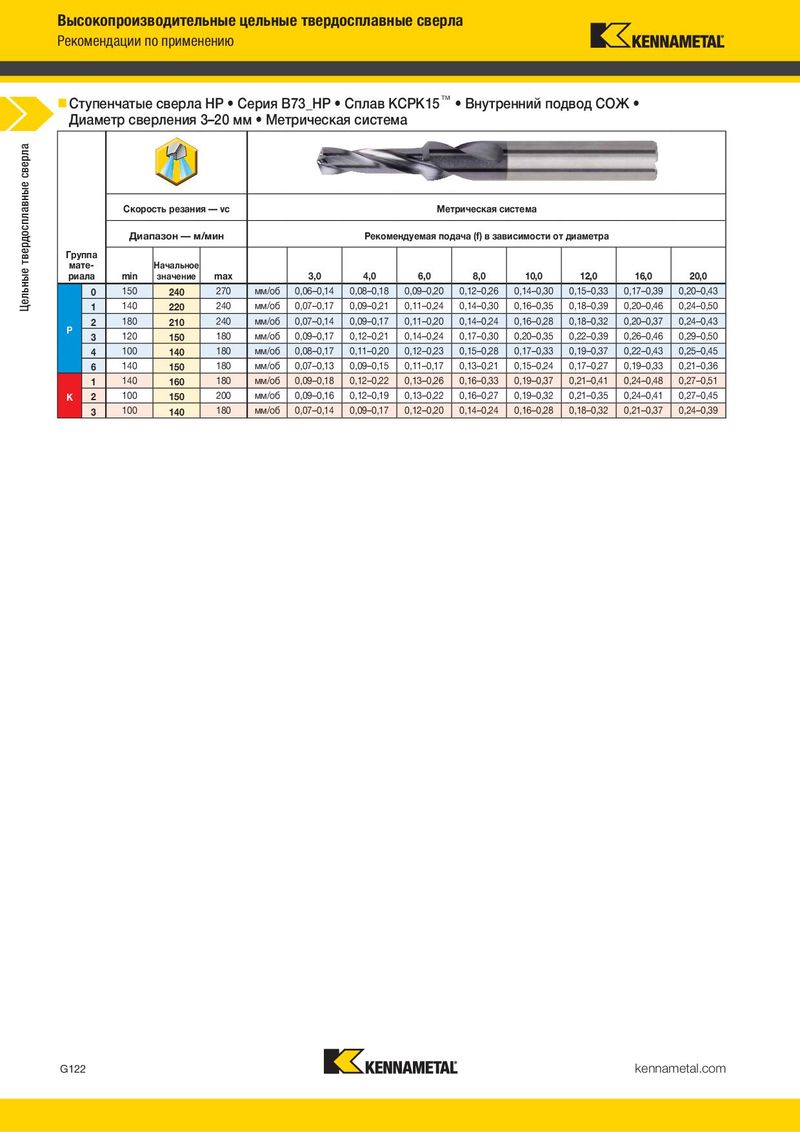

Ступенчатые сверла HP • Серия B73_HP • Сплав KCPK15™ • Внутренний подвод СОЖ •
Диаметр сверления 3–20 мм • Метрическая система
Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное
| риала | min | значение | max | 3,0 | 4,0 | 6,0 | 8,0 10,0 | 12,0 | 16,0 | 20,0 | |||
| 0 | 150 | 240 | 270 | мм/об | 0,06–0,14 | 0,08–0,18 | 0,09–0,20 | 0,12–0,26 | 0,14–0,30 | 0,15–0,33 | 0,17–0,39 | 0,20–0,43 | |
| 1 | 140 | 220 | 240 | мм/об | 0,07–0,17 | 0,09–0,21 | 0,11–0,24 | 0,14–0,30 | 0,16–0,35 | 0,18–0,39 | 0,20–0,46 | 0,24–0,50 | |
| 2 | 180 | 210 | 240 | мм/об | 0,07–0,14 | 0,09–0,17 | 0,11–0,20 | 0,14–0,24 | 0,16–0,28 | 0,18–0,32 | 0,20–0,37 | 0,24–0,43 | |
| P | |||||||||||||
| 3 | 120 | 150 | 180 | мм/об | 0,09–0,17 | 0,12–0,21 | 0,14–0,24 | 0,17–0,30 | 0,20–0,35 | 0,22–0,39 | 0,26–0,46 | 0,29–0,50 | |
| 4 | 100 | 140 | 180 | мм/об | 0,08–0,17 | 0,11–0,20 | 0,12–0,23 | 0,15–0,28 | 0,17–0,33 | 0,19–0,37 | 0,22–0,43 | 0,25–0,45 | |
| 6 | 140 | 150 | 180 | мм/об | 0,07–0,13 | 0,09–0,15 | 0,11–0,17 | 0,13–0,21 | 0,15–0,24 | 0,17–0,27 | 0,19–0,33 | 0,21–0,36 | |
| 1 | 140 | 160 | 180 | мм/об | 0,09–0,18 | 0,12–0,22 | 0,13–0,26 | 0,16–0,33 | 0,19–0,37 | 0,21–0,41 | 0,24–0,48 | 0,27–0,51 | |
| K | 2 | 100 | 150 | 200 | мм/об | 0,09–0,16 | 0,12–0,19 | 0,13–0,22 | 0,16–0,27 | 0,19–0,32 | 0,21–0,35 | 0,24–0,41 | 0,27–0,45 |
| Скор | ость резания | — vc | Ме | трическая си | стема | |||||||
| Диа | пазон — м/м | ин | Рекоме | ндуемая по | дача (f) в зав | исимости от | диаметра | |||||
| Группа мате- риала | min | Начальное значение | max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| 0 | 150 | 240 | 270 | мм/об | 0,06–0,14 | 0,08–0,18 | 0,09–0,20 | 0,12–0,26 | 0,14–0,30 | 0,15–0,33 | 0,17–0,39 | 0,20–0,43 |
| 1 | 140 | 220 | 240 | мм/об | 0,07–0,17 | 0,09–0,21 | 0,11–0,24 | 0,14–0,30 | 0,16–0,35 | 0,18–0,39 | 0,20–0,46 | 0,24–0,50 |
| 2 | 180 | 210 | 240 | мм/об | 0,07–0,14 | 0,09–0,17 | 0,11–0,20 | 0,14–0,24 | 0,16–0,28 | 0,18–0,32 | 0,20–0,37 | 0,24–0,43 |
| P 3 | 120 | 150 | 180 | мм/об | 0,09–0,17 | 0,12–0,21 | 0,14–0,24 | 0,17–0,30 | 0,20–0,35 | 0,22–0,39 | 0,26–0,46 | 0,29–0,50 |
| 4 | 100 | 140 | 180 | мм/об | 0,08–0,17 | 0,11–0,20 | 0,12–0,23 | 0,15–0,28 | 0,17–0,33 | 0,19–0,37 | 0,22–0,43 | 0,25–0,45 |
| 6 | 140 | 150 | 180 | мм/об | 0,07–0,13 | 0,09–0,15 | 0,11–0,17 | 0,13–0,21 | 0,15–0,24 | 0,17–0,27 | 0,19–0,33 | 0,21–0,36 |
| 1 | 140 | 160 | 180 | мм/об | 0,09–0,18 | 0,12–0,22 | 0,13–0,26 | 0,16–0,33 | 0,19–0,37 | 0,21–0,41 | 0,24–0,48 | 0,27–0,51 |
| K 2 | 100 | 150 | 200 | мм/об | 0,09–0,16 | 0,12–0,19 | 0,13–0,22 | 0,16–0,27 | 0,19–0,32 | 0,21–0,35 | 0,24–0,41 | 0,27–0,45 |
| 3 | 100 | 140 | 180 | мм/об | 0,07–0,14 | 0,09–0,17 | 0,12–0,20 | 0,14–0,24 | 0,16–0,28 | 0,18–0,32 | 0,21–0,37 | 0,24–0,39 |
