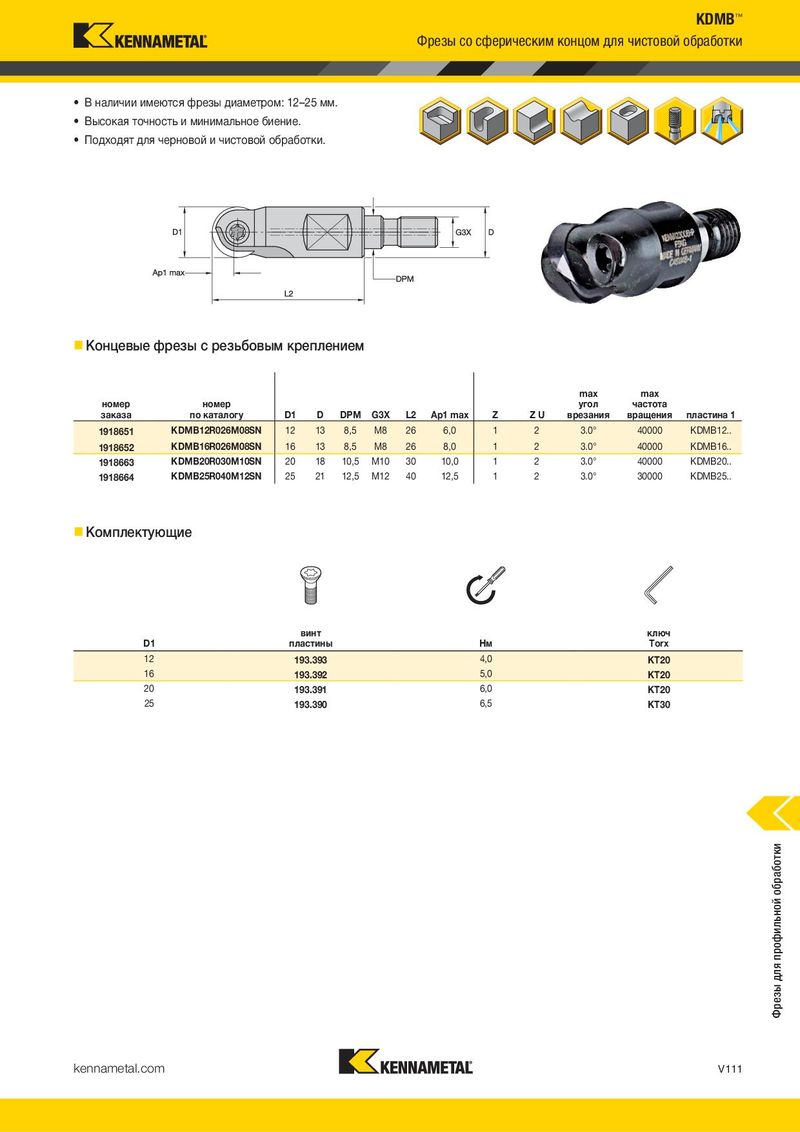

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1559
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
KDMB™
Фрезы со сферическим концом для чистовой обработки
KDMB
™ KDMT™
Платформа фрез для профильной обработки
Основная область применения
Сферические и тороидальные фрезы для черновой и чистовой обработки.
Конструкция фрез разработана с применением самых современных технологий
и охватывает широкий диапазон диаметров и типов пластин, обеспечивая
исключительное качество обработки и высокую производительность.
Новая геометрия пластин для работы с большими подачами обеспечивает
максимальный удельный съем металла при выполнении черновой обработки.
Особенности и преимущества
Увеличенная стойкость и усовершенствованные геометрии
- Увеличенная стойкость инструмента при чистовой обработке материалов твердостью до 63 HRC.
- Высокоточные пластины и корпуса фрез обеспечивают суммарное биение ± 0,01 мм.
- Усовершенствованные геометрии для черновой и чистовой обработки.
- Фрезы диаметром от 6 мм представляют собой высокоэффективную альтернативу цельным твердосплавным фрезам.
Высокая производительность
- Новая винтовая геометрия обеспечивает превосходное качество обработанной поверхности.
- Новый ультрамелкозернистый сплав гарантирует непревзойденную стойкость инструмента.
- В наличии имеются фрезы диаметром: 12–25 мм.
- Высокая точность и минимальное биение.
- Подходят для черновой и чистовой обработки.
Концевые фрезы с резьбовым креплением
max max
номер номер угол частота
| заказа | по каталогу | D1 | D | DPM | G3X | L2 | Ap1 max | Z | Z U | врезания | вращения | пластина 1 | |||
| 1918651 | KDMB12R026M08SN | 12 | 13 | 8,5 | M8 | 26 | 6,0 | 1 | 2 | 3.0° | 40000 | KDMB12.. | |||
| 1918652 | KDMB16R026M08SN | 16 | 13 | 8,5 | M8 | 26 | 8,0 | 1 | 2 | 3.0° | 40000 | KDMB16.. | |||
| 1918663 | KDMB20R030M10SN | 20 | 18 | 10,5 | M10 | 30 | 10,0 | 1 | 2 | 3.0° | 40000 | KDMB20.. | |||
| 1918664 | KDMB25R040M12SN | 25 | 21 | 12,5 | M12 | 40 | 12,5 | 1 | 2 | 3.0° | 30000 | KDMB25.. |
Комплектующие
винт ключ
| D1 | пластины | Нм | Torx |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
| 20 | 193.391 | 6,0 | KT20 |
| 25 | 193.390 | 6,5 | KT30 |
| номер заказа | номер по каталогу | D1 | D | DPM | G3X | L2 | Ap1 max | Z | ZU | max угол врезания | max частота вращения | пластина 1 |
| 1918651 | KDMB12R026M08SN | 12 | 13 | 8,5 | M8 | 26 | 6,0 | 1 | 2 | 3.0° | 40000 | KDMB12.. |
| 1918652 | KDMB16R026M08SN | 16 | 13 | 8,5 | M8 | 26 | 8,0 | 1 | 2 | 3.0° | 40000 | KDMB16.. |
| 1918663 | KDMB20R030M10SN | 20 | 18 | 10,5 | M10 | 30 | 10,0 | 1 | 2 | 3.0° | 40000 | KDMB20.. |
| 1918664 | KDMB25R040M12SN | 25 | 21 | 12,5 | M12 | 40 | 12,5 | 1 | 2 | 3.0° | 30000 | KDMB25.. |
фрезы (SEM).
алюминия.
| D1 | винт пластины | Нм | ключ Torx |
| 12 | 193.393 | 4,0 | KT20 |
| 16 | 193.392 | 5,0 | KT20 |
| 20 | 193.391 | 6,0 | KT20 |
| 25 | 193.390 | 6,5 | KT30 |
