5505VX • 40 мм
Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | ||||
| обработки | назначения | обработка | ||||
| При осевой глубине резания (ap) 20,00 | ||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||
| Геометрия | Геометрия |
пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,09 | 0,31 | 0,56 | 0,07 | 0,23 | 0,40 | 0,05 | 0,17 | 0,30 | 0,04 | 0,15 | 0,26 | 0,04 | 0,14 | 0,24 | R-F | |
| При осевой глубине резания (ap) 10,00 |
Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,11 | 0,36 | 0,64 | 0,08 | 0,26 | 0,46 | 0,06 | 0,20 | 0,35 | 0,05 | 0,17 | 0,30 | 0,05 | 0,16 | 0,28 | R-F | |
| При осевой глубине резания (ap) 5,00 |
Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,14 | 0,48 | 0,85 | 0,10 | 0,34 | 0,61 | 0,08 | 0,26 | 0,45 | 0.07 | 0,22 | 0,40 | 0,06 | 0,21 | 0,36 | R-F | ||
| При осевой глубине резания (ap) 2,50 | ||||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| R-F | 0,19 | 0,65 | 1,16 | 0,14 | 0,47 | 0,83 | 0,10 | 0,35 | 0,62 | 0,09 | 0,31 | 0,54 | 0,08 | 0,28 | 0,50 | R-F |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
5505VX • 50 мм • Рекомендуемые начальные подачи
| Рекомендуемые начальные подачи [мм/зуб] | Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка |
При осевой глубине резания (ap) 25,00
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,09 0,37 0,63 0,07 0,27 0,46 0,05 0,20 0,34 0,04 0,17 0,30 0,04 0,16 0,27 R-F
При осевой глубине резания (ap) 12,50
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,11 | 0,43 | 0,73 | 0,08 | 0,31 | 0,53 | 0,06 | 0,23 | 0,39 | 0,05 | 0,20 | 0,34 | 0,05 | 0,18 | 0,31 | R-F | |
| При осевой глубине резания (ap) 6,25 |
Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,14 | 0,56 | 0,96 | 0,10 | 0,40 | 0,69 | 0,08 | 0,30 | 0,52 | 0,07 | 0,26 | 0,45 | 0,06 | 0,24 | 0,41 | R-F | ||
| При осевой глубине резания (ap) 3,00 | ||||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| R-F | 0,19 | 0,78 | 1,35 | 0,14 | 0,56 | 0,96 | 0,11 | 0,42 | 0,72 | 0,09 | 0,37 | 0,63 | 0,08 | 0,34 | 0,57 | R-F |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

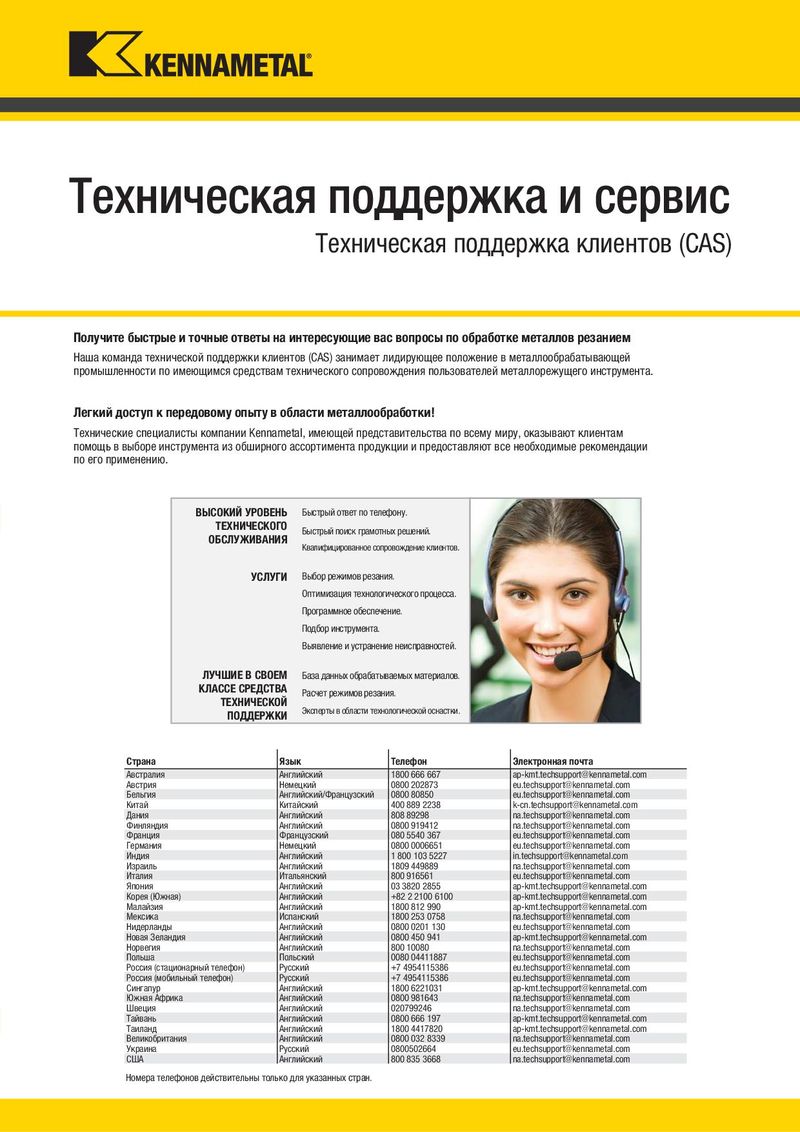

Техническая поддержка и сервис
Техническая поддержка клиентов (CAS)
Получите быстрые и точные ответы на интересующие вас вопросы по обработке металлов резанием
Наша команда технической поддержки клиентов (CAS) занимает лидирующее положение в металлообрабатывающей
промышленности по имеющимся средствам технического сопровождения пользователей металлорежущего инструмента.
Легкий доступ к передовому опыту в области металлообработки!
Технические специалисты компании Kennametal, имеющей представительства по всему миру, оказывают клиентам
помощь в выборе инструмента из обширного ассортимента продукции и предоставляют все необходимые рекомендации
по его применению.
| ВЫСОКИЙ УРОВЕНЬ | Быстрый ответ по телефону. | |||
| ТЕХНИЧЕСКОГО | ||||
| Быстрый поиск грамотных решений. | ||||
| ОБСЛУЖИВАНИЯ | ||||
| Квалифицированное сопровождение клиентов. | ||||
| УСЛУГИ | Выбор режимов резания. | |||
| Оптимизация технологического процесса. | ||||
| Программное обеспечение. | ||||
| Подбор инструмента. | ||||
| Выявление и устранение неисправностей. | ||||
| ЛУЧШИЕ В СВОЕМ | База данных обрабатываемых материалов. | |||
| КЛАССЕ СРЕДСТВА | ||||
| Расчет режимов резания. | ||||
| ТЕХНИЧЕСКОЙ | ||||
| ПОДДЕРЖКИ | Эксперты в области технологической оснастки. | |||
| Страна | Язык | Телефон | Электронная почта | |
| Австралия | Английский | 1800 666 667 | ap-kmt.techsupport@kennametal.com | |
| Австрия | Немецкий | 0800 202873 | eu.techsupport@kennametal.com | |
| Бельгия | Английский/Французский | 0800 80850 | eu.techsupport@kennametal.com | |
| Китай | Китайский | 400 889 2238 | k-cn.techsupport@kennametal.com | |
| Дания | Английский | 808 89298 | na.techsupport@kennametal.com | |
| Финляндия | Английский | 0800 919412 | na.techsupport@kennametal.com | |
| Франция | Французский | 080 5540 367 | eu.techsupport@kennametal.com | |
| Германия | Немецкий | 0800 0006651 | eu.techsupport@kennametal.com | |
| Индия | Английский | 1 800 103 5227 | in.techsupport@kennametal.com | |
| Израиль | Английский | 1809 449889 | na.techsupport@kennametal.com | |
| Италия | Итальянский | 800 916561 | eu.techsupport@kennametal.com | |
| Япония | Английский | 03 3820 2855 | ap-kmt.techsupport@kennametal.com | |
| Корея (Южная) | Английский | +82 2 2100 6100 | ap-kmt.techsupport@kennametal.com | |
| Малайзия | Английский | 1800 812 990 | ap-kmt.techsupport@kennametal.com | |
| Мексика | Испанский | 1800 253 0758 | na.techsupport@kennametal.com | |
| Нидерланды | Английский | 0800 0201 130 | eu.techsupport@kennametal.com | |
| Новая Зеландия | Английский | 0800 450 941 | ap-kmt.techsupport@kennametal.com | |
| Норвегия | Английский | 800 10080 | na.techsupport@kennametal.com | |
| Польша | Польский | 0080 04411887 | eu.techsupport@kennametal.com | |
| Россия (стационарный телефон) | Русский | +7 4954115386 | eu.techsupport@kennametal.com | |
| Россия (мобильный телефон) | Русский | +7 4954115386 | eu.techsupport@kennametal.com | |
| Сингапур | Английский | 1800 6221031 | ap-kmt.techsupport@kennametal.com | |
| Южная Африка | Английский | 0800 981643 | na.techsupport@kennametal.com | |
| Швеция | Английский | 020799246 na.techsupport@kennametal.com | ||
| Тайвань | Английский | 0800 666 197 | ap-kmt.techsupport@kennametal.com | |
| Таиланд | Английский | 1800 4417820 | ap-kmt.techsupport@kennametal.com |
V108
| Страна | Язык | Телефон | Электронная почта |
| Австралия | Английский | 1800 666 667 | ap-kmt.techsupport@kennametal.com |
| Австрия | Немецкий | 0800 202873 | eu.techsupport@kennametal.com |
| Бельгия | Английский/Французский | 0800 80850 | eu.techsupport@kennametal.com |
| Китай | Китайский | 400 889 2238 | k-cn.techsupport@kennametal.com |
| Дания | Английский | 808 89298 | na.techsupport@kennametal.com |
| Финляндия | Английский | 0800 919412 | na.techsupport@kennametal.com |
| Франция | Французский | 080 5540 367 | eu.techsupport@kennametal.com |
| Германия | Немецкий | 0800 0006651 | eu.techsupport@kennametal.com |
| Индия | Английский | 1 800 103 5227 | in.techsupport@kennametal.com |
| Израиль | Английский | 1809 449889 | na.techsupport@kennametal.com |
| Италия | Итальянский | 800 916561 | eu.techsupport@kennametal.com |
| Япония | Английский | 03 3820 2855 | ap-kmt.techsupport@kennametal.com |
| Корея (Южная) | Английский | +82 2 2100 6100 | ap-kmt.techsupport@kennametal.com |
| Малайзия | Английский | 1800 812 990 | ap-kmt.techsupport@kennametal.com |
| Мексика | Испанский | 1800 253 0758 | na.techsupport@kennametal.com |
| Нидерланды | Английский | 0800 0201 130 | eu.techsupport@kennametal.com |
| Новая Зеландия | Английский | 0800 450 941 | ap-kmt.techsupport@kennametal.com |
| Норвегия | Английский | 800 10080 | na.techsupport@kennametal.com |
| Польша | Польский | 0080 04411887 | eu.techsupport@kennametal.com |
| Россия (стационарный телефон) | Русский | +7 4954115386 | eu.techsupport@kennametal.com |
| Россия (мобильный телефон) | Русский | +7 4954115386 | eu.techsupport@kennametal.com |
| Сингапур | Английский | 1800 6221031 | ap-kmt.techsupport@kennametal.com |
| Южная Африка | Английский | 0800 981643 | na.techsupport@kennametal.com |
| Швеция | Английский | 020799246 | na.techsupport@kennametal.com |
| Тайвань | Английский | 0800 666 197 | ap-kmt.techsupport@kennametal.com |
| Таиланд | Английский | 1800 4417820 | ap-kmt.techsupport@kennametal.com |
| Великобритания | Английский | 0800 032 8339 | na.techsupport@kennametal.com |
| Украина | Русский | 0800502664 | eu.techsupport@kennametal.com |
| США | Английский | 800 835 3668 | na.techsupport@kennametal.com |
