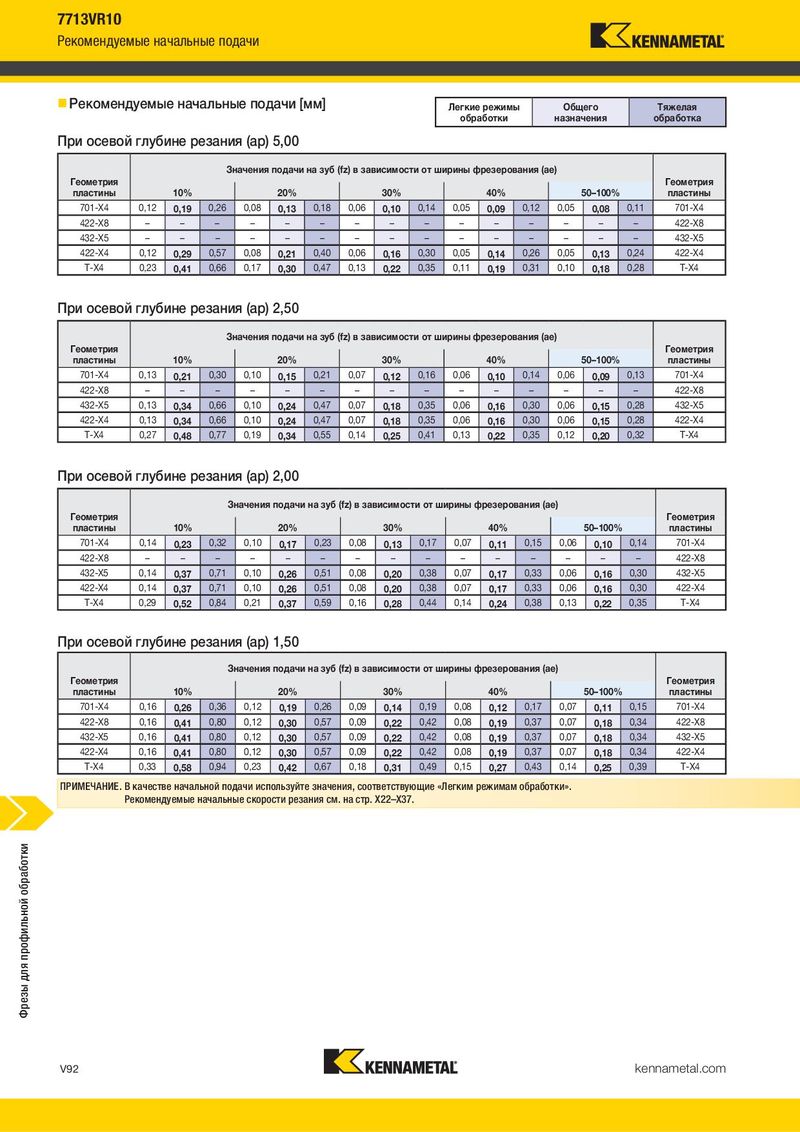

Рекомендуемые начальные подачи Фрезы для профильной обработки
Рекомендуемые начальные подачи [мм] • Обработка лопаток турбин и операции
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка | профильного/контурного фрезерования. |
| При осевой глубине резания (ap) 5,00 | • Запатентованная система крепления | ||
| предотвращает вращение пластины при | |||
| обработке в тяжелых условиях. | |||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | |||
| Геометрия | Геометрия | • Широкие стружечные канавки обеспечивают |
пластины 10% 20% 30% 40% 50–100% пластины
превосходный стружкоотвод.
| екомен | уемы | е нач | альн | е по | ачи [ | мм] | Легки обр | е режим аботки | ы | Общ назна | его чения | Тяжелая обработка | ||||
| ри осево Геометрия пластины | й глуб | ине р 10% | езани З | я (ap) начения | 5,00 подачи 20% | на зуб ( | fz) в зав | исимос 30% | ти от ш | ирины ф | резеров 40% | ания (a | e) | 50–100% | Геометрия пластины | |
| 701-X4 | 0,12 | 0,19 | 0,26 | 0,08 | 0,13 | 0,18 | 0,06 | 0,10 | 0,14 | 0,05 | 0,09 | 0,12 | 0,05 | 0,08 | 0,11 | 701-X4 |
| 422-X8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 422-X8 |
| 432-X5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 432-X5 |
| 422-X4 | 0,12 | 0,29 | 0,57 | 0,08 | 0,21 | 0,40 | 0,06 | 0,16 | 0,30 | 0,05 | 0,14 | 0,26 | 0,05 | 0,13 | 0,24 | 422-X4 |
| T-X4 | 0,23 | 0,41 | 0,66 | 0,17 | 0,30 | 0,47 | 0,13 | 0,22 | 0,35 | 0,11 | 0,19 | 0,31 | 0,10 | 0,18 | 0,28 | T-X4 |
| 422-X8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 422-X8 |
| 432-X5 | 0,14 | 0,37 | 0,71 | 0,10 | 0,26 | 0,51 | 0,08 | 0,20 | 0,38 | 0,07 | 0,17 | 0,33 | 0,06 | 0,16 | 0,30 | 432-X5 |
| 422-X4 | 0,14 | 0,37 | 0,71 | 0,10 | 0,26 | 0,51 | 0,08 | 0,20 | 0,38 | 0,07 | 0,17 | 0,33 | 0,06 | 0,16 | 0,30 | 422-X4 |
| T-X4 | 0,29 | 0,52 | 0,84 | 0,21 | 0,37 | 0,59 | 0,16 | 0,28 | 0,44 | 0,14 | 0,24 | 0,38 | 0,13 | 0,22 | 0,35 | T-X4 |
При осевой глубине резания (ap) 1,50
винт oтвертка
| D1 max | пластины | Нм | Torx | |
| 25 | D4008T | 3,1 | T15 | |
| 32 | D4008T | 3,1 | T15 |
40 3,1 D4008T T15
| Геометрия пластины | 10% | Зн | ачения | подачи 20% | на зуб ( | fz) в за | висимос 30% | ти от ш | ирины ф | резеро 40% | вания (a | e) | 50–100% | Геометрия пластины | ||
| 701-X4 | 0,13 | 0,21 | 0,30 | 0,10 | 0,15 | 0,21 | 0,07 | 0,12 | 0,16 | 0,06 | 0,10 | 0,14 | 0,06 | 0,09 | 0,13 | 701-X4 |
| 422-X8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 422-X8 |
| 432-X5 | 0,13 | 0,34 | 0,66 | 0,10 | 0,24 | 0,47 | 0,07 | 0,18 | 0,35 | 0,06 | 0,16 | 0,30 | 0,06 | 0,15 | 0,28 | 432-X5 |
| 422-X4 | 0,13 | 0,34 | 0,66 | 0,10 | 0,24 | 0,47 | 0,07 | 0,18 | 0,35 | 0,06 | 0,16 | 0,30 | 0,06 | 0,15 | 0,28 | 422-X4 |
| T-X4 | 0,27 | 0,48 | 0,77 | 0,19 | 0,34 | 0,55 | 0,14 | 0,25 | 0,41 | 0,13 | 0,22 | 0,35 | 0,12 | 0,20 | 0,32 | T-X4 |
5673830 7713VR12CA032Z3R70 32 20 32 250 70 6,0 3
Комплектующие
винт oтвертка
| Геометрия пластины | 10% | З | начения | подачи 20% | на зуб ( | fz) в за | висимос 30% | ти от ш | ирины ф | резеров 40% | ания (a | e) | 50–100% | Геометрия пластины | ||
| 701-X4 | 0,14 | 0,23 | 0,32 | 0,10 | 0,17 | 0,23 | 0,08 | 0,13 | 0,17 | 0,07 | 0,11 | 0,15 | 0,06 | 0,10 | 0,14 | 701-X4 |
| 422-X8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 422-X8 |
| 432-X5 | 0,14 | 0,37 | 0,71 | 0,10 | 0,26 | 0,51 | 0,08 | 0,20 | 0,38 | 0,07 | 0,17 | 0,33 | 0,06 | 0,16 | 0,30 | 432-X5 |
| 422-X4 | 0,14 | 0,37 | 0,71 | 0,10 | 0,26 | 0,51 | 0,08 | 0,20 | 0,38 | 0,07 | 0,17 | 0,33 | 0,06 | 0,16 | 0,30 | 422-X4 |
| T-X4 | 0,29 | 0,52 | 0,84 | 0,21 | 0,37 | 0,59 | 0,16 | 0,28 | 0,44 | 0,14 | 0,24 | 0,38 | 0,13 | 0,22 | 0,35 | T-X4 |
| Геометрия пластины | 10% | Зн | ачения | подачи 20% | на зуб ( | fz) в зав | исимос 30% | ти от ш | ирины ф | резеро 40% | вания (a | e) | 50–100% | Геометрия пластины | ||
| 701-X4 | 0,16 | 0,26 | 0,36 | 0,12 | 0,19 | 0,26 | 0,09 | 0,14 | 0,19 | 0,08 | 0,12 | 0,17 | 0,07 | 0,11 | 0,15 | 701-X4 |
| 422-X8 | 0,16 | 0,41 | 0,80 | 0,12 | 0,30 | 0,57 | 0,09 | 0,22 | 0,42 | 0,08 | 0,19 | 0,37 | 0,07 | 0,18 | 0,34 | 422-X8 |
| 432-X5 | 0,16 | 0,41 | 0,80 | 0,12 | 0,30 | 0,57 | 0,09 | 0,22 | 0,42 | 0,08 | 0,19 | 0,37 | 0,07 | 0,18 | 0,34 | 432-X5 |
| 422-X4 | 0,16 | 0,41 | 0,80 | 0,12 | 0,30 | 0,57 | 0,09 | 0,22 | 0,42 | 0,08 | 0,19 | 0,37 | 0,07 | 0,18 | 0,34 | 422-X4 |
| T-X4 | 0,33 | 0,58 | 0,94 | 0,23 | 0,42 | 0,67 | 0,18 | 0,31 | 0,49 | 0,15 | 0,27 | 0,43 | 0,14 | 0,25 | 0,39 | T-X4 |
| ПРИМЕЧАНИЕ. | В качеств Рекоменд | е начал уемые н | ьной под ачальны | ачи исп е скоро | ользуйт сти рез | е значен ания см. | ия, соот на стр. | ветству X22–X37 | ющие « . | Легким р | ежимам | обрабо | тки». |
