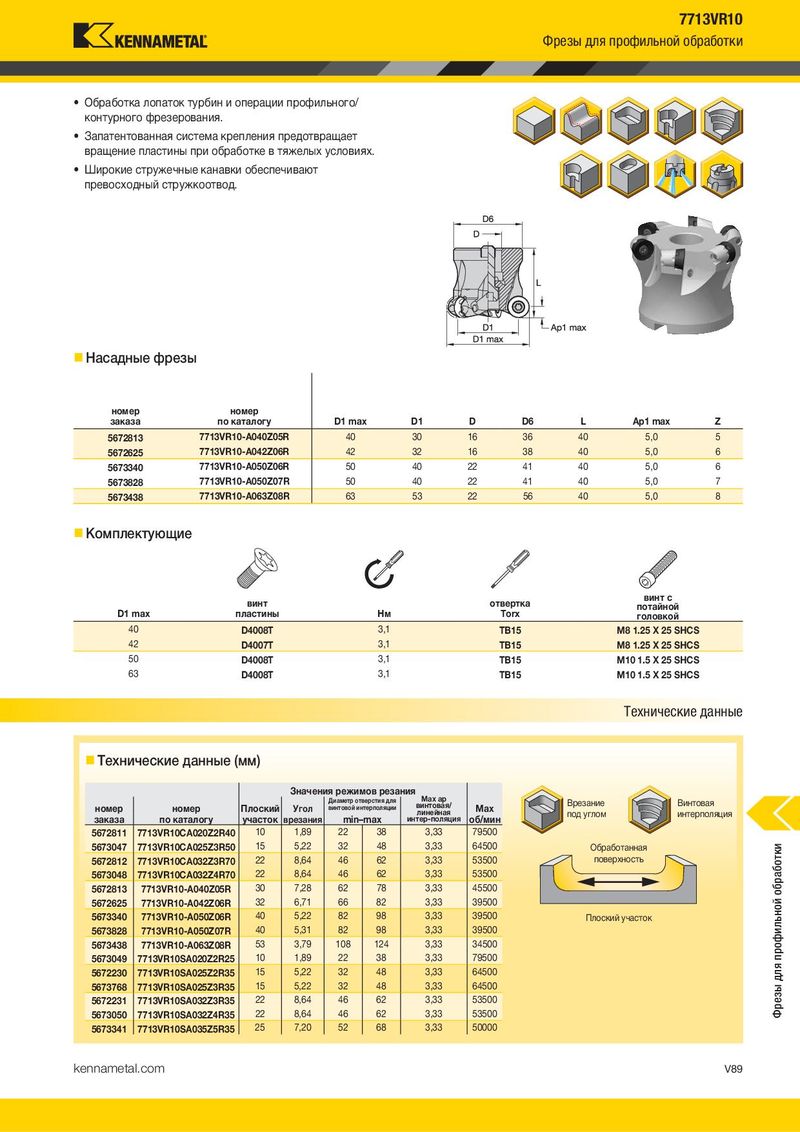

Фрезы для профильной обработки Фрезы для профильной обработки
- Обработка лопаток турбин и операции профильного/
- Обработка лопаток турбин и операции профильного/
контурного фрезерования. контурного фрезерования.
- Запатентованная система крепления предотвращает
- Запатентованная система крепления предотвращает
вращение пластины при обработке в тяжелых условиях. вращение пластины при обработке в тяжелых условиях.
- Широкие стружечные канавки обеспечивают
- Широкие стружечные канавки обеспечивают
превосходный стружкоотвод. превосходный стружкоотвод.
Концевые фрезы с цилиндрическим хвостовиком Насадные фрезы
номер номер
| заказа | по каталогу | D1 max | D1 | D | L | L2 | Ap1 max | Z | |||
| 5672811 | 7713VR10CA020Z2R40 | 20 | 10 | 20 | 180 | 40 | 5,0 | 2 | |||
| 5673047 | 7713VR10CA025Z3R50 | 25 | 15 | 25 | 200 | 50 | 5,0 | 3 | |||
| 5672812 | 7713VR10CA032Z3R70 | 32 | 22 | 32 | 250 | 70 | 5,0 | 3 | |||
| 5673048 | 7713VR10CA032Z4R70 | 32 | 22 | 32 | 250 | 70 | 5,0 | 4 |
Комплектующие
номер номер
| заказа | D1 max по каталогу | D1 | D | D6 | L | Ap1 max | Z | |
| 5672813 | 7713VR10-A040Z05R | 40 | 30 | 16 | 36 | 40 | 5,0 | 5 |
| 5672625 | 7713VR10-A042Z06R | 42 | 32 | 16 | 38 | 40 | 5,0 | 6 |
| 5673340 | 7713VR10-A050Z06R | 50 | 40 | 22 | 41 | 40 | 5,0 | 6 |
| 5673828 | 7713VR10-A050Z07R | 50 | 40 | 22 | 41 | 40 | 5,0 | 7 |
| 5673438 | 7713VR10-A063Z08R | 63 | 53 | 22 | 56 | 40 | 5,0 | 8 |
Комплектующие
винт с
| винт | oтвертка | потайной | |||||||
| D1 max | пластины | Нм | Torx | головкой | |||||
| 40 | D4008T | 3,1 | TB15 | M8 1.25 X 25 SHCS | |||||
| 42 | D4007T | 3,1 | TB15 | M8 1.25 X 25 SHCS | |||||
| винт | oтвертка | ||||||||
| D1 max | пластины | Нм | Torx | 50 | D4008T | 3,1 | TB15 | M10 1.5 X 25 SHCS | |
| 20 | D4007T | 3,1 | TB15 | 63 | D4008T | 3,1 | TB15 | M10 1.5 X 25 SHCS | |
| 25 | D4007T | 3,1 | TB15 | ||||||
| 32 | D4008T | 3,1 | TB15 | Технические данные |
Технические данные (мм)
Значения режимов резания
Диаметр отверстия для Max ap Врезание Винтовая
номер номер Плоский Угол винтовой интерполяции винтовая/ Max
линейная под углом интерполяция
| номер заказа | номер по каталогу | D1 max | D1 | D | D6 | L | Ap1 max | Z |
| 5672813 | 7713VR10-A040Z05R | 40 | 30 | 16 | 36 | 40 | 5,0 | 5 |
| 5672625 | 7713VR10-A042Z06R | 42 | 32 | 16 | 38 | 40 | 5,0 | 6 |
| 5673340 | 7713VR10-A050Z06R | 50 | 40 | 22 | 41 | 40 | 5,0 | 6 |
| 5673828 | 7713VR10-A050Z07R | 50 | 40 | 22 | 41 | 40 | 5,0 | 7 |
| 5673438 | 7713VR10-A063Z08R | 63 | 53 | 22 | 56 | 40 | 5,0 | 8 |
5673050 7713VR10SA032Z4R35 22 8,64 46 62 3,33 53500
| D1 max | винт пластины | Нм | oтвертка Torx | винт с потайной головкой |
| 40 | D4008T | 3,1 | TB15 | M8 1.25 X 25 SHCS |
| 42 | D4007T | 3,1 | TB15 | M8 1.25 X 25 SHCS |
| 50 | D4008T | 3,1 | TB15 | M10 1.5 X 25 SHCS |
| 63 | D4008T | 3,1 | TB15 | M10 1.5 X 25 SHCS |
| Значени | я режим Диаметр от | ов резан ерстия для | ия Max ap | |||||||
| ни | интвя | |||||||||
| номер | номер | Плоский | Угол | винтовой ин | терполяции | винтовая/ линейная | Max | под углом | интерполяция | |
| заказа | по каталогу | участок | врезания | min– | max | интер-поляция | об/мин | |||
| 5672811 | 7713VR10CA020Z2R40 | 10 | 1,89 | 22 | 38 | 3,33 | 79500 | |||
| 5673047 | 7713VR10CA025Z3R50 | 15 | 5,22 | 32 | 48 | 3,33 | 64500 | Обрабо | танная | |
| 5672812 | 7713VR10CA032Z3R70 | 22 | 8,64 | 46 | 62 | 3,33 | 53500 | повер | хность | |
| 5673048 | 7713VR10CA032Z4R70 | 22 | 8,64 | 46 | 62 | 3,33 | 53500 | |||
| 5672813 | 7713VR10-A040Z05R | 30 | 7,28 | 62 | 78 | 3,33 | 45500 | |||
| 5672625 | 7713VR10-A042Z06R | 32 | 6,71 | 66 | 82 | 3,33 | 39500 | |||
| 5673340 | 7713VR10-A050Z06R | 40 | 5,22 | 82 | 98 | 3,33 | 39500 | Плоский | участок | |
| 5673828 | 7713VR10-A050Z07R | 40 | 5,31 | 82 | 98 | 3,33 | 39500 | |||
| 5673438 | 7713VR10-A063Z08R | 53 | 3,79 | 108 | 124 | 3,33 | 34500 | |||
| 5673049 | 7713VR10SA020Z2R25 | 10 | 1,89 | 22 | 38 | 3,33 | 79500 | |||
| 5672230 | 7713VR10SA025Z2R35 | 15 | 5,22 | 32 | 48 | 3,33 | 64500 | |||
| 5673768 | 7713VR10SA025Z3R35 | 15 | 5,22 | 32 | 48 | 3,33 | 64500 | |||
| 5672231 | 7713VR10SA032Z3R35 | 22 | 8,64 | 46 | 62 | 3,33 | 53500 | |||
| 5673050 | 7713VR10SA032Z4R35 | 22 | 8,64 | 46 | 62 | 3,33 | 53500 | |||
| 5673341 | 7713VR10SA035Z5R35 | 25 | 7,20 | 52 | 68 | 3,33 | 50000 |
