Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | ||||
| обработки | назначения | обработка | ||||
| При осевой глубине резания (ap) 10,00 | ||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||
| Геометрия | Геометрия |
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LFJ | 0,12 | 0,44 | 0,87 | 0,09 | 0,32 | 0,62 | 0,07 | 0,24 | 0,47 | 0,06 | 0,21 | 0,41 | 0,05 | 0,19 | 0,37 | .E..LFJ |
| .E..LF | 0,12 | 0,44 | 0,87 | 0,09 | 0,32 | 0,62 | 0,07 | 0,24 | 0,47 | 0,06 | 0,21 | 0,41 | 0,05 | 0,19 | 0,37 | .E..LF |
| .S..GFJ | 0,23 | 0,52 | 0,93 | 0,17 | 0,38 | 0,67 | 0,13 | 0,28 | 0,50 | 0,11 | 0,24 | 0,43 | 0,10 | 0,22 | 0,40 | .S..GFJ |
| .S..GF | 0,23 | 0,52 | 0,93 | 0,17 | 0,38 | 0,67 | 0,13 | 0,28 | 0,50 | 0,11 | 0,24 | 0,43 | 0,10 | 0,22 | 0,40 | .S..GF |
| .S..HFJ | 0,23 | 0,59 | 1,01 | 0,17 | 0,42 | 0,72 | 0,13 | 0,32 | 0,54 | 0,11 | 0,28 | 0,47 | 0,10 | 0,25 | 0,43 | .S..HFJ |
| .S..HF | 0,23 | 0,59 | 1,01 | 0,17 | 0,42 | 0,72 | 0,13 | 0,32 | 0,54 | 0,11 | 0,28 | 0,47 | 0,10 | 0,25 | 0,43 | .S..HF |
| При осевой глубине резания (ap) 3,80 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LFJ | 0,16 | 0,56 | 1,11 | 0,11 | 0,40 | 0,80 | 0,09 | 0,30 | 0,59 | 0,07 | 0,26 | 0,52 | 0,07 | 0,24 | 0,47 | .E..LFJ |
| .E..LF | 0,16 | 0,56 | 1,11 | 0,11 | 0,40 | 0,80 | 0,09 | 0,30 | 0,59 | 0,07 | 0,26 | 0,52 | 0,07 | 0,24 | 0,47 | .E..LF |
| .S..GFJ | 0,30 | 0,66 | 1,18 | 0,22 | 0,48 | 0,85 | 0,16 | 0,36 | 0,64 | 0,14 | 0,31 | 0,55 | 0,13 | 0,29 | 0,51 | .S..GFJ |
| .S..GF | 0,30 | 0,66 | 1,18 | 0,22 | 0,48 | 0,85 | 0,16 | 0,36 | 0,64 | 0,14 | 0,31 | 0,55 | 0,13 | 0,29 | 0,51 | .S..GF |
| .S..HFJ | 0,30 | 1,29 | 0,22 | 0,92 | 0,16 | 0,69 | 0,14 | 0,60 | 0,13 | 0,55 | .S..HFJ | |||||
| 0,75 | 0,54 | 0,41 | 0,35 | 0,32 | ||||||||||||
| .S..HF | 0,30 | 0,75 | 1,29 | 0,22 | 0,54 | 0,92 | 0,16 | 0,41 | 0,69 | 0,14 | 0,35 | 0,60 | 0,13 | 0,32 | 0,55 | .S..HF |
| При осевой глубине резания (ap) 2,00 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LFJ | 0,21 | 0,73 | 1,46 | 0,15 | 0,53 | 1,04 | 0,11 | 0,40 | 0,78 | 0,10 | 0,35 | 0,68 | 0,09 | 0,32 | 0,62 | .E..LFJ |
| .E..LF | 0,21 | 0,73 | 1,46 | 0,15 | 0,53 | 1,04 | 0,11 | 0,40 | 0,78 | 0,10 | 0,35 | 0,68 | 0,09 | 0,32 | 0,62 | .E..LF |
| .S..GFJ | 0,39 | 0,87 | 1,56 | 0,28 | 0,63 | 1,12 | 0,21 | 0,47 | 0,83 | 0,18 | 0,41 | 0,72 | 0,17 | 0,37 | 0,66 | .S..GFJ |
| .S..GF | 0,39 | 0,87 | 1,56 | 0,28 | 0,63 | 1,12 | 0,21 | 0,47 | 0,83 | 0,18 | 0,41 | 0,72 | 0,17 | 0,37 | 0,66 | .S..GF |
| .S..HFJ | 0,39 | 0,99 | 1,69 | 0,28 | 0,71 | 1,21 | 0,21 | 0,53 | 0,90 | 0,18 | 0,46 | 0,79 | 0,17 | 0,42 | 0,72 | .S..HFJ |
| .S..HF | 0,39 | 0,99 | 1,69 | 0,28 | 0,71 | 1,21 | 0,21 | 0,53 | 0,90 | 0,18 | 0,46 | 0,79 | 0,17 | 0,42 | 0,72 | .S..HF |
| При осевой глубине резания (ap) 1,30 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LFJ | 0,25 | 0,90 | 1,78 | 0,18 | 0,65 | 1,27 | 0,14 | 0,48 | 0,95 | 0,12 | 0,42 | 0,83 | 0,11 | 0,39 | 0,76 | .E..LFJ |
| .E..LF | 0,25 | 0,90 | 1,78 | 0,18 | 0,65 | 1,27 | 0,14 | 0,48 | 0,95 | 0,12 | 0,42 | 0,83 | 0,11 | 0,39 | 0,76 | .E..LF |
| .S..GFJ | 0,48 | 1,06 | 1,90 | 0,34 | 0,76 | 1,36 | 0,26 | 0,57 | 1,01 | 0,22 | 0,50 | 0,88 | 0,21 | 0,46 | 0,81 | .S..GFJ |
| .S..GF | 0,48 | 1,06 | 1,90 | 0,34 | 0,76 | 1,36 | 0,26 | 0,57 | 1,01 | 0,22 | 0,50 | 0,88 | 0,21 | 0,46 | 0,81 | .S..GF |
| .S..HFJ | 0,48 | 1,20 | 2,07 | 0,34 | 0,86 | 1,48 | 0,26 | 0,65 | 1,10 | 0,22 | 0,56 | 0,96 | 0,21 | 0,52 | 0,88 | .S..HFJ |
| .S..HF | 0,48 | 1,20 | 2,07 | 0,34 | 0,86 | 1,48 | 0,26 | 0,65 | 1,10 | 0,22 | 0,56 | 0,96 | 0,21 | 0,52 | 0,88 | .S..HF |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки».

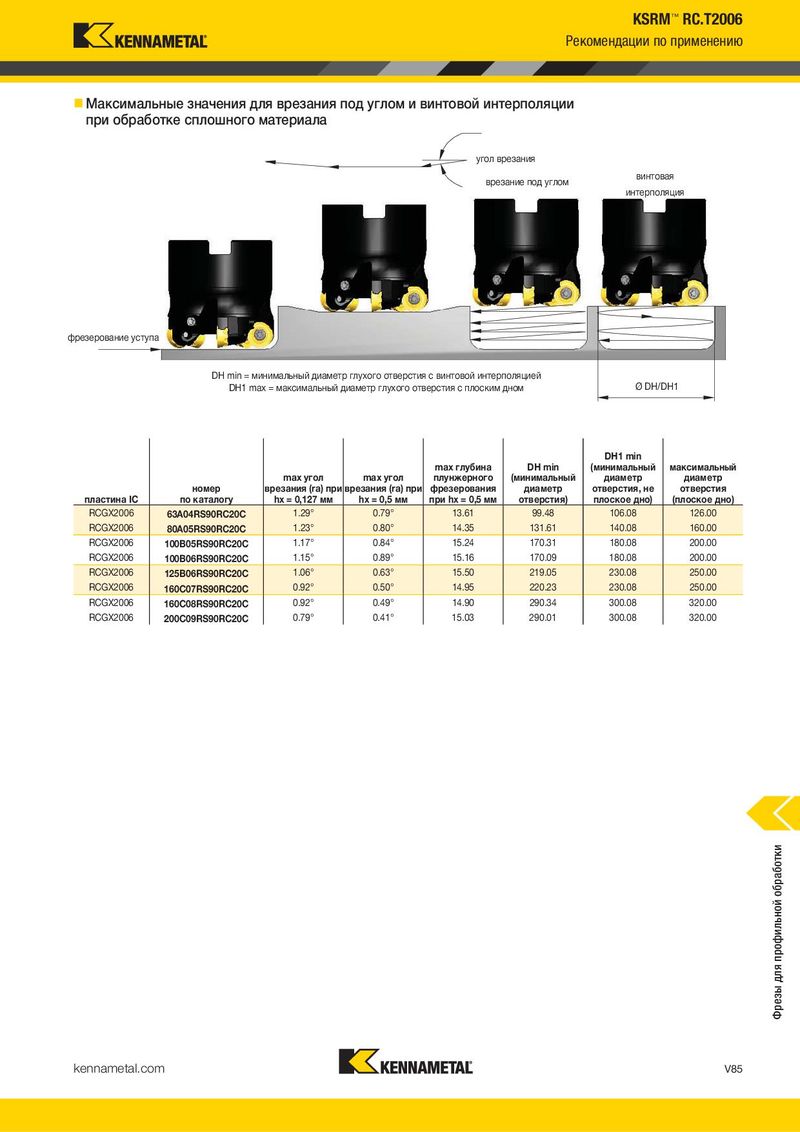

Максимальные значения для врезания под углом и винтовой интерполяции
при обработке сплошного материала
угол врезания винтовая врезание под углом интерполяция
фрезерование уступа
DH min = минимальный диаметр глухого отверстия с винтовой интерполяцией Ø DH/DH1 DH1 max = максимальный диаметр глухого отверстия с плоским дном
DH1 min
max глубина DH min (минимальный максимальный
max угол max угол плунжерного (минимальный диаметр диаметр
| номер | врезания (ra) при врезания (ra) при | фрезерования | диаметр | отверстия, не | отверстия | |||
| пластина IC | по каталогу | hx = 0,127 мм | hx = 0,5 мм | при hx = 0,5 мм | отверстия) | плоское дно) | (плоское дно) |
| RCGX2006 | 63A04RS90RC20C | 1.29° | 0.79° | 13.61 | 99.48 | 106.08 | 126.00 |
| RCGX2006 | 80A05RS90RC20C | 1.23° | 0.80° | 14.35 | 131.61 | 140.08 | 160.00 |
| RCGX2006 | 100B05RS90RC20C | 1.17° | 0.84° | 15.24 | 170.31 | 180.08 | 200.00 |
| RCGX2006 | 100B06RS90RC20C | 1.15° | 0.89° | 15.16 | 170.09 | 180.08 | 200.00 |
| RCGX2006 | 125B06RS90RC20C | 1.06° | 0.63° | 15.50 | 219.05 | 230.08 | 250.00 |
| RCGX2006 | 160C07RS90RC20C | 0.92° | 0.50° | 14.95 | 220.23 | 230.08 | 250.00 |
| RCGX2006 | 160C08RS90RC20C | 0.92° | 0.49° | 14.90 | 290.34 | 300.08 | 320.00 |
| RCGX2006 | 200C09RS90RC20C | 0.79° | 0.41° | 15.03 | 290.01 | 300.08 | 320.00 |
| пластина IC | номер по каталогу | max угол врезания (ra) при hx = 0,127 мм | max угол врезания (ra) при hx =0,5 мм | max глубина плунжерного фрезерования при hx =0,5 мм | DH min (минимальный диаметр отверстия) | DH1 min (минимальный диаметр отверстия, не плоское дно) | максимальный диаметр отверстия (плоское дно) |
| RCGX2006 | 63A04RS90RC20C | 1.29° | 0.79° | 13.61 | 99.48 | 106.08 | 126.00 |
| RCGX2006 | 80A05RS90RC20C | 1.23° | 0.80° | 14.35 | 131.61 | 140.08 | 160.00 |
| RCGX2006 | 100B05RS90RC20C | 1.17° | 0.84° | 15.24 | 170.31 | 180.08 | 200.00 |
| RCGX2006 | 100B06RS90RC20C | 1.15° | 0.89° | 15.16 | 170.09 | 180.08 | 200.00 |
| RCGX2006 | 125B06RS90RC20C | 1.06° | 0.63° | 15.50 | 219.05 | 230.08 | 250.00 |
| RCGX2006 | 160C07RS90RC20C | 0.92° | 0.50° | 14.95 | 220.23 | 230.08 | 250.00 |
| RCGX2006 | 160C08RS90RC20C | 0.92° | 0.49° | 14.90 | 290.34 | 300.08 | 320.00 |
| RCGX2006 | 200C09RS90RC20C | 0.79° | 0.41° | 15.03 | 290.01 | 300.08 | 320.00 |
