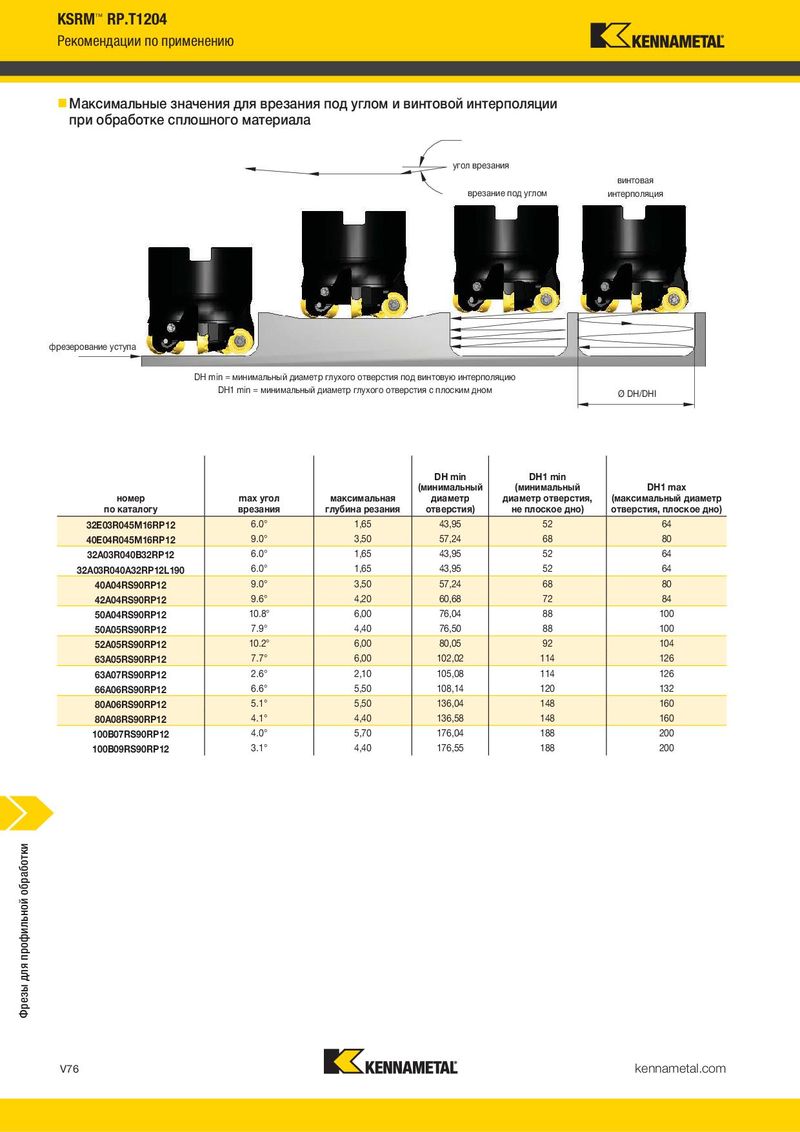

Рекомендации по применению Концевые фрезы с резьбовым креплением и цилиндрическим хвостовиком
| Максимальные значения для врезания под углом и винтовой интерполяции | • Разработаны для обработки титана и | |
| при обработке сплошного материала | нержавеющей стали. |
- Контрящий механизм обеспечивает восемь возможных положений пластины.
| угол врезания | • Обработка карманов, врезание под углом, плунжерное | |
| винтовая | фрезерование и винтовая интерполяция. |
врезание под углом интерполяция
фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DH1 min = минимальный диаметр глухого отверстия с плоским дном Ø DH/DHI
DH min DH1 min
(минимальный (минимальный DH1 max
| номер | max угол | максимальная | диаметр | диаметр отверстия, | (максимальный диаметр | |
| по каталогу | врезания | глубина резания | отверстия) | не плоское дно) | отверстия, плоское дно) |
| 32E03R045M16RP12 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 40E04R045M16RP12 | 9.0° | 3,50 | 57,24 | 68 | 80 |
| 32A03R040B32RP12 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 32A03R040A32RP12L190 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 40A04RS90RP12 | 9.0° | 3,50 | 57,24 | 68 | 80 |
| 42A04RS90RP12 | 9.6° | 4,20 | 60,68 | 72 | 84 |
| 50A04RS90RP12 | 10.8° | 6,00 | 76,04 | 88 | 100 |
| 50A05RS90RP12 | 7.9° | 4,40 | 76,50 | 88 | 100 |
| 52A05RS90RP12 | 10.2° | 6,00 | 80,05 | 92 | 104 |
| 63A05RS90RP12 | 7.7° | 6,00 | 102,02 | 114 | 126 |
| 63A07RS90RP12 | 2.6° | 2,10 | 105,08 | 114 | 126 |
| 66A06RS90RP12 | 6.6° | 5,50 | 108,14 | 120 | 132 |
| 80A06RS90RP12 | 5.1° | 5,50 | 136,04 | 148 | 160 |
| 80A08RS90RP12 | 4.1° | 4,40 | 136,58 | 148 | 160 |
| 100B07RS90RP12 | 4.0° | 5,70 | 176,04 | 188 | 200 |
| 100B09RS90RP12 | 3.1° | 4,40 | 176,55 | 188 | 200 |
Концевые фрезы с резьбовым креплением
max max
номер номер угол частота
| заказа | по каталогу | D1 max | D1 | D | DPM G3X | L2 | WF Ap1 max | Z | врезания | кг | вращения | пластина 1 | ||||
| 4042581 | 40E03R045M16RP16 | 40 | 24 | 29 | 17,0 | M16 | 45 | 22 | 8,0 | 3 | 8.4° | 0,19 | 27300 | RP..T1605M0.. |
Комп лектующие
винт ключ
D1 max пластины Нм Torx Plus
40 4,0 MS-2071 DT15IP
Концевые фрезы с цилиндрическим хвостовиком
max max
номер номер угол частота
| заказа | по каталогу | D1 max | D1 | D | L | LBX | Ap1 max | Z | врезания | кг | вращения | пластина 1 | |||
| 4042582 | 40E02R040A32RP16L200 | 40 | 24 | 32 | 200 | 40 | 8,0 | 2 | 11.1° | 1,13 | 27300 | RP..T1605M0.. |
Комплектующие
| номер по каталогу | max угол врезания | максимальная глубинарезания | DH min (минимальный диаметр отверстия) | DH1 min (минимальный диаметр отверстия, не плоское дно) | DH1 max (максимальный диаметр отверстия, плоское дно) |
| 32E03R045M16RP12 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 40E04R045M16RP12 | 9.0° | 3,50 | 57,24 | 68 | 80 |
| 32A03R040B32RP12 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 32A03R040A32RP12L190 | 6.0° | 1,65 | 43,95 | 52 | 64 |
| 40A04RS90RP12 | 9.0° | 3,50 | 57,24 | 68 | 80 |
| 42A04RS90RP12 | 9.6° | 4,20 | 60,68 | 72 | 84 |
| 50A04RS90RP12 | 10.8° | 6,00 | 76,04 | 88 | 100 |
| 50A05RS90RP12 | 7.9° | 4,40 | 76,50 | 88 | 100 |
| 52A05RS90RP12 | 10.2° | 6,00 | 80,05 | 92 | 104 |
| 63A05RS90RP12 | 7.7° | 6,00 | 102,02 | 114 | 126 |
| 63A07RS90RP12 | 2.6° | 2,10 | 105,08 | 114 | 126 |
| 66A06RS90RP12 | 6.6° | 5,50 | 108,14 | 120 | 132 |
| 80A06RS90RP12 | 5.1° | 5,50 | 136,04 | 148 | 160 |
| 80A08RS90RP12 | 4.1° | 4,40 | 136,58 | 148 | 160 |
| 100B07RS90RP12 | 4.0° | 5,70 | 176,04 | 188 | 200 |
| 100B09RS90RP12 | 3.1° | 4,40 | 176,55 | 188 | 200 |
