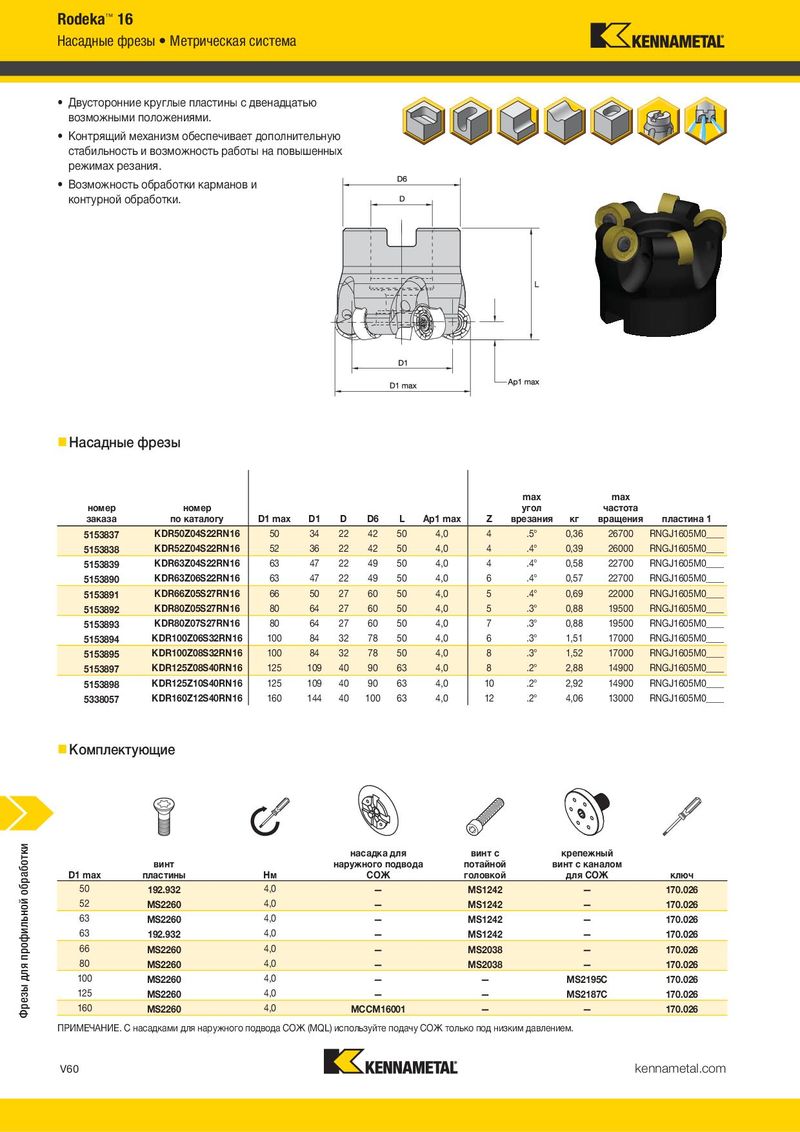

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1508

Предыдущая страница Следующая страница

Навигация

Насадные фрезы Метрическая система Режущие пластины

  • Двусторонние круглые пластины с двенадцатью возможными положениями.
  • Контрящий механизм обеспечивает дополнительную стабильность и возможность работы на повышенных режимах резания.
  • Возможность обработки карманов и контурной обработки.

Насадные фрезы

max max

номер номер угол частота

заказаD1 max по каталогуD1DD6LAp1 maxZврезаниякгвращенияпластина 1
5153837KDR50Z04S22RN1650342242504,04.5°0,3626700RNGJ1605M0____
5153838KDR52Z04S22RN1652362242504,04.4°0,3926000RNGJ1605M0____
5153839KDR63Z04S22RN1663472249504,04.4°0,5822700RNGJ1605M0____
5153890KDR63Z06S22RN1663472249504,06.4°0,5722700RNGJ1605M0____
5153891KDR66Z05S27RN1666502760504,05.4°0,6922000RNGJ1605M0____
5153892KDR80Z05S27RN1680642760504,05.3°0,8819500RNGJ1605M0____
5153893KDR80Z07S27RN1680642760504,07.3°0,8819500RNGJ1605M0____
5153894KDR100Z06S32RN16100843278504,06.3°1,5117000RNGJ1605M0____
5153895KDR100Z08S32RN16100843278504,08.3°1,5217000RNGJ1605M0____
5153897KDR125Z08S40RN161251094090634,08.2°2,8814900RNGJ1605M0____
5153898KDR125Z10S40RN161251094090634,010.2°2,9214900RNGJ1605M0____
5338057KDR160Z12S40RN1616014440100634,012.2°4,0613000RNGJ1605M0____

Комплектующие

насадка для винт с крепежный
винт наружного подвода потайной винт с каналом
D1 maxпластиныНмСОЖголовкойдля СОЖключ
50192.9324,0—MS1242—170.026
52MS22604,0—MS1242—170.026
63MS22604,0—MS1242—170.026
63192.9324,0—MS1242—170.026
66MS22604,0—MS2038—170.026
80MS22604,0—MS2038—170.026
100MS22604,0—— MS2195C170.026

Рекомендации по выбору режущих пластин

Легкие режимы Тяжелая

обработкиОбщего обработка
назначения
(Чистовая геометрия)(Черновая геометрия)
износостойкостьпрочность
Группа
материалаГеометрияСплавГеометрияСплавГеометрияСплав
P1–P2.E..LDJKC725M.S..GDKCPM40.S..HDKCPM40
P3–P4.E..LDJKC522M.S..GDKCPK30.S..HDKCPM40
P5–P6.E..LDJKC725M.S..GDKC725M.S..HDKC725M
M1–M2.E..LDJKC522M.S..HDKC725M.S..GDKCSM40
M3.E..LDJKC725M.S..GDKCPM40.S..HDKCPM40
K1–K2.S..HDKC520M.S..HDKC520M.S..HDKCK15
K3.S..GDKCPK30.S..HDKC520M.S..HDKCK15
N1–N2––––––
N3––––––
S1–S2.E..LDJKC725M.S..GDKCSM40.S..HDKC725M
S3.E..LDJKC725M.S..GDKCSM40.S..HDKCPM40
S4.E..LDJKC522M.S..GDKCSM40.S..HDKC725M

H1 – – – – – –

Сменные режущие пластины RN.J16..

  • Геометрия -LD рекомендуется для обработки нержавеющей P стали и титана с пониженными силами резания. M

лучший выбор

  • Геометрия -GD рекомендуется для общей обработки K

альтернативный выбор

конструкционной и нержавеющей стали. N

S

  • Геометрия -HD рекомендуется для обработки высокопрочной

H стали и чугуна в тяжелых условиях.

RNGJ16-LD RNPJ16-GD RNPJ16-HD

RNGJ16-LD

RNGJ16-LD

число номер режущих

по каталогуDShmкромок
RNGJ1605M0ELDJ16,005,520,0412–– – – – –

RNPJ16-GD

число номер режущих

по каталогу D S hm кромок

RNPJ1605M0SGD 16,00 5,52 0,09 12 – – –

RNPJ16-HD

число

номер заказаномер по каталогуD1 maxD1DD6LAp1 maxZmax угол врезаниякгmax частота вращенияпластина 1
5153837KDR50Z04S22RN1650342242504,04.5°0,3626700RNGJ1605M0
5153838KDR52Z04S22RN1652362242504,04.4°0,3926000RNGJ1605M0
5153839KDR63Z04S22RN1663472249504,04.4°0,5822700RNGJ1605M0
5153890KDR63Z06S22RN1663472249504,06.4°0,5722700RNGJ1605M0
5153891KDR66Z05S27RN1666502760504,05.4°0,6922000RNGJ1605M0
5153892KDR80Z05S27RN1680642760504,05.3°0,8819500RNGJ1605M0
5153893KDR80Z07S27RN1680642760504,07.3°0,8819500RNGJ1605M0
5153894KDR100Z06S32RN16100843278504,06.3°1,5117000RNGJ1605M0
5153895KDR100Z08S32RN16100843278504,08.3°1,5217000RNGJ1605M0
5153897KDR125Z08S40RN161251094090634,08.2°2,8814900RNGJ1605M0
5153898KDR125Z10S40RN161251094090634,010.2°2,9214900RNGJ1605M0
5338057KDR160Z12S40RN1616014440100634,012.2°4,0613000RNGJ1605M0
