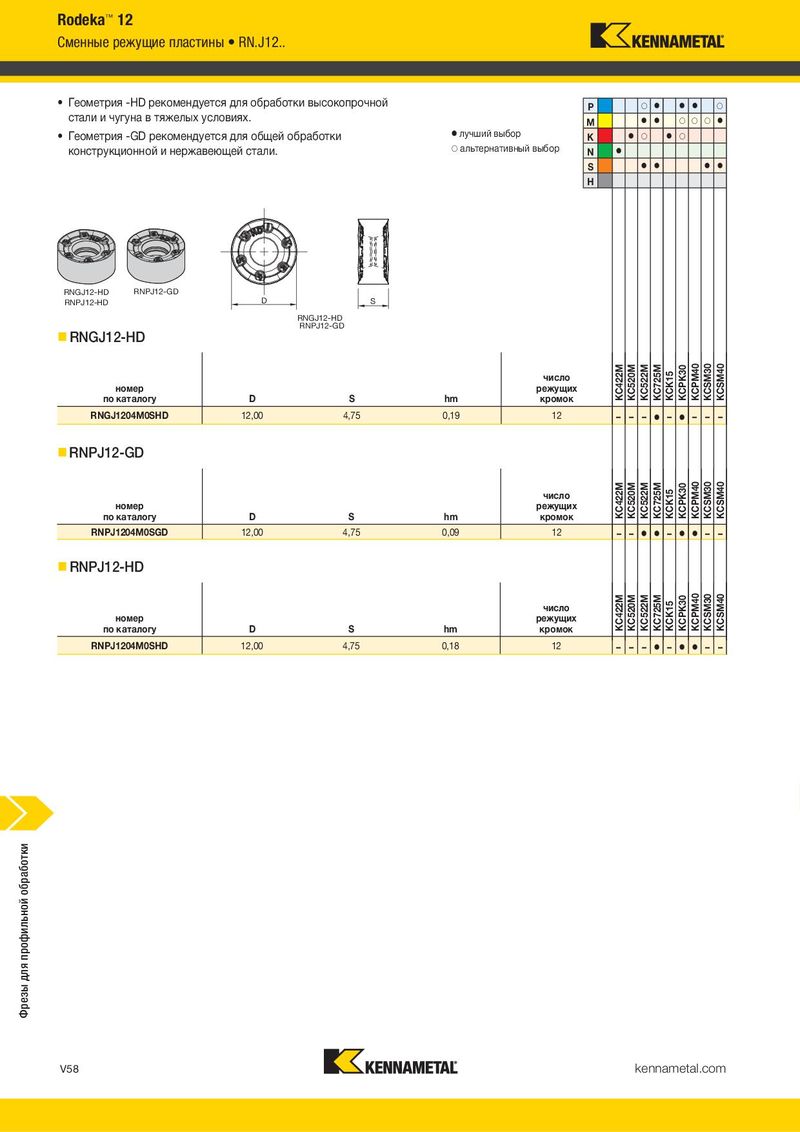

Сменные режущие пластины RN.J12.. Рекомендуемые начальные подачи
- Геометрия -HD рекомендуется для обработки высокопрочной Рекомендуемые начальные подачи [мм/зуб]
| P | Легкие режимы | Общего | Тяжелая | ||
| стали и чугуна в тяжелых условиях. | обработки | назначения | обработка | ||
| M |
| • Геометрия -GD рекомендуется для общей обработки | лучший выбор | При осевой глубине резания (ap) 6,00 | ||
| K | ||||
| конструкционной и нержавеющей стали. | альтернативный выбор | N | ||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) |
S Геометрия Геометрия
| H пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,12 | 0,40 | 0,76 | 0,09 | 0,29 | 0,54 | 0,07 | 0,21 | 0,40 | 0,06 | 0,19 | 0,35 | 0,05 | 0,17 | 0,32 | .F..LDJ |
| .E..LDJ | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,58 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LDJ |
| .E..LD | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,58 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LD |
| .S..GDJ | 0,23 | 0,59 | 0,90 | 0,17 | 0,43 | 0,64 | 0,13 | 0,32 | 0,48 | 0,11 | 0,28 | 0,42 | 0,10 | 0,25 | 0,38 | .S..GDJ |
| .S..GD | 0,23 | 0,59 | 0,90 | 0,17 | 0,43 | 0,64 | 0,13 | 0,32 | 0,48 | 0,11 | 0,28 | 0,42 | 0,10 | 0,25 | 0,38 | .S..GD |
| .S..HD | 0,23 | 0,59 | 0,90 | 0,17 | 0,43 | 0,64 | 0,13 | 0,32 | 0,48 | 0,11 | 0,28 | 0,42 | 0,10 | 0,25 | 0,38 | .S..HD |
| RNPJ12-GD RNGJ12-HD |
| RNPJ12-HD | D | S | При осевой глубине резания (ap) 2,00 | ||
| RNGJ12-HD | |||||
| RNPJ12-GD | Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) |
RNGJ12-HD Геометрия Геометрия
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .F..LDJ | 0,17 | 0,53 | 1,03 | 0,12 | 0,38 | 0,73 | 0,09 | 0,29 | 0,54 | 0,08 | 0,25 | 0,47 | 0,07 | 0,23 | 0,43 | .F..LDJ | ||
| число | .E..LDJ | 0,17 | 0,60 | 1,09 | 0,12 | 0,43 | 0,77 | 0,09 | 0,32 | 0,58 | 0,08 | 0,28 | 0,50 | 0,07 | 0,25 | 0,46 | .E..LDJ | |
| номер | режущих | .E..LD | 0,17 | 0,60 | 1,09 | 0,12 | 0,43 | 0,77 | 0,09 | 0,32 | 0,58 | 0,08 | 0,28 | 0,50 | 0,07 | 0,25 | 0,46 | .E..LD |
по каталогу D S hm кромок
.S..GDJ 0,32 0,80 1,22 0,23 0,57 0,86 0,17 0,43 0,64 0,15 0,37 0,56 0,14 0,34 0,51 .S..GDJ
RNGJ1204M0SHD 12,00 4,75 0,19 12 – – – – – – –
| .S..GD | 0,32 | 0,80 | 1,22 | 0,23 | 0,57 | 0,86 | 0,17 | 0,43 | 0,64 | 0,15 | 0,37 | 0,56 | 0,14 | 0,34 | 0,51 | .S..GD | ||||
| .S..HD | 0,32 | 0,80 | 1,22 | 0,23 | 0,57 | 0,86 | 0,17 | 0,43 | 0,64 | 0,15 | 0,37 | 0,56 | 0,14 | 0,34 | 0,51 | .S..HD | ||||
| RNPJ12-GD | ||||||||||||||||||||
| При осевой глубине резания (ap) 1,30 | ||||||||||||||||||||
| число | Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) |
номер режущих Геометрия Геометрия
| по каталогу | D | S | hm | кромок | ||
| RNPJ1204M0SGD | 12,00 | 4,75 | 0,09 | 12 | ||
| RNPJ12-HD | ||||||
| число | ||||||
| номер | режущих | |||||
| по каталогу | D | S | hm | кромок | ||
| RNPJ1204M0SHD | 12,00 | 4,75 | 0,18 | – – – – – – 12 |
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,20 | 0,64 | 1,24 | 0,14 | 0,46 | 0,88 | 0,11 | 0,34 | 0,65 | 0,09 | 0,30 | 0,57 | 0,09 | 0,28 | 0,52 | .F..LDJ |
| .E..LDJ | 0,20 | 0,72 | 1,31 | 0,14 | 0,51 | 0,93 | 0,11 | 0,38 | 0,69 | 0,09 | 0,33 | 0,60 | 0,09 | 0,31 | 0,55 | .E..LDJ |
| .E..LD | 0,20 | 0,72 | 1,31 | 0,14 | 0,51 | 0,93 | 0,11 | 0,38 | 0,69 | 0,09 | 0,33 | 0,60 | 0,09 | 0,31 | 0,55 | .E..LD |
| .S..GDJ | 0,38 | 0,97 | 1,47 | 0,27 | 0,69 | 1,04 | 0,20 | 0,51 | 0,77 | 0,18 | 0,45 | 0,67 | 0,16 | 0,41 | 0,61 | .S..GDJ |
| .S..GD | 0,38 | 0,97 | 1,47 | 0,27 | 0,69 | 1,04 | 0,20 | 0,51 | 0,77 | 0,18 | 0,45 | 0,67 | 0,16 | 0,41 | 0,61 | .S..GD |
| .S..HD | 0,38 | 0,97 | 1,47 | 0,27 | 0,69 | 1,04 | 0,20 | 0,51 | 0,77 | 0,18 | 0,45 | 0,67 | 0,16 | 0,41 | 0,61 | .S..HD |
| При осевой глубине резания (ap) 0,80 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,25 | 0,81 | 1,56 | 0,18 | 0,58 | 1,10 | 0,13 | 0,43 | 0,81 | 0,12 | 0,37 | 0,71 | 0,11 | 0,34 | 0,65 | .F..LDJ |
| .E..LDJ | 0,25 | 0,90 | 1,65 | 0,18 | 0,64 | 1,17 | 0,13 | 0,48 | 0,86 | 0,12 | 0,42 | 0,75 | 0,11 | 0,38 | 0,69 | .E..LDJ |
| .E..LD | 0,25 | 0,90 | 1,65 | 0,18 | 0,64 | 1,17 | 0,13 | 0,48 | 0,86 | 0,12 | 0,42 | 0,75 | 0,11 | 0,38 | 0,69 | .E..LD |
| .S..GDJ | 0,47 | 1,21 | 1,86 | 0,34 | 0,86 | 1,30 | 0,26 | 0,64 | 0,96 | 0,22 | 0,56 | 0,84 | 0,20 | 0,51 | 0,76 | .S..GDJ |
| .S..GD | 0,47 | 1,21 | 1,86 | 0,34 | 0,86 | 1,30 | 0,26 | 0,64 | 0,96 | 0,22 | 0,56 | 0,84 | 0,20 | 0,51 | 0,76 | .S..GD |
| .S..HD | 0,47 | 1,21 | 1,86 | 0,34 | 0,86 | 1,30 | 0,26 | 0,64 | 0,96 | 0,22 | 0,56 | 0,84 | 0,20 | 0,51 | 0,76 | .S..HD |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
