Рекомендуемые начальные подачи Концевые фрезы с резьбовым креплением
Рекомендуемые начальные подачи [мм/зуб] • Двусторонние круглые пластины с двенадцатью
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка | возможными положениями. |
| При осевой глубине резания (ap) 5,00 | • Контрящий механизм обеспечивает дополнительную | ||
| стабильность и возможность работы на повышенных | |||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | режимах резания. | ||
| Геометрия | Геометрия |
| пластины | 5% | 10% | 20% | 30% | 40–100% | • Возможность обработки карманов и контурной обработки. пластины | ||||||||||
| .F..LDJ | 0,12 | 0,40 | 0,72 | 0,09 | 0,29 | 0,51 | 0,07 | 0,21 | 0,38 | 0,06 | 0,19 | 0,33 | 0,05 | 0,17 | 0,30 | .F..LDJ |
| DPM | ||||||||||||||||
| .E..LDJ | 0,12 | 0,44 | 0,76 | 0,09 | 0,32 | 0,54 | 0,07 | 0,24 | 0,41 | 0,06 | 0,21 | 0,35 | 0,05 | 0,19 | 0,32 | .E..LDJ |
| .E..LD | 0,12 | 0,44 | 0,76 | 0,09 | 0,32 | 0,54 | 0,07 | 0,24 | 0,41 | 0,06 | 0,21 | 0,35 | 0,05 | 0,19 | 0,32 | .E..LD |
| .S..GDJ | 0,24 | 0,53 | 0,82 | 0,17 | 0,38 | 0,59 | 0,13 | 0,28 | 0,44 | 0,11 | 0,25 | 0,38 | 0,10 | 0,23 | 0,35 | .S..GDJ |
| .S..GD | 0,24 | 0,53 | 0,82 | 0,17 | 0,38 | 0,59 | 0,13 | 0,28 | 0,44 | 0,11 | 0,25 | 0,38 | 0,10 | 0,23 | 0,35 | .S..GD |
| .S..HD | 0,24 | 0,53 | 0,83 | 0,17 | 0,38 | 0,59 | 0,13 | 0,29 | 0,44 | 0,11 | 0,25 | 0,38 | 0,10 | 0,23 | 0,35 | .S..HD |
При осевой глубине резания (ap) 2,00
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины
| .F..LDJ | 0,15 | 0,50 | 0,90 | 0,11 | 0,36 | 0,64 | 0,08 | 0,27 | 0,48 | 0,07 | 0,23 | 0,42 | 0,07 | 0,21 | 0,38 | .F..LDJ |
| .E..LDJ | 0,15 | 0,56 | 0,96 | 0,11 | 0,40 | 0,68 | 0,08 | 0,30 | 0,51 | 0,07 | 0,26 | 0,44 | 0,07 | 0,24 | 0,40 | .E..LDJ |
| .E..LD | 0,15 | 0,56 | 0,96 | 0,11 | 0,40 | 0,68 | 0,08 | 0,30 | 0,51 | 0,07 | 0,26 | 0,44 | 0,07 | 0,24 | 0,40 | .E..LD |
| .S..GDJ | 0,29 | 0,67 | 1,04 | 0,21 | 0,48 | 0,74 | 0,16 | 0,35 | 0,55 | 0,14 | 0,31 | 0,48 | 0,13 | 0,28 | 0,44 | .S..GDJ |
| .S..GD | 0,29 | 1,04 | 0,21 | 0,74 | 0,16 | 0,55 | 0,14 | 0,48 | 0,13 | 0,44 | .S..GD | |||||
| 0,67 | 0,48 | 0,35 | 0,31 | 0,28 | ||||||||||||
| .S..HD | 0,29 | 0,67 | 1,04 | 0,21 | 0,48 | 0,74 | 0,16 | 0,36 | 0,55 | 0,14 | 0,31 | 0,48 | 0,13 | 0,28 | 0,44 | .S..HD |
| При осевой глубине резания (ap) 1,00 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,21 | 0,67 | 1,22 | 0,15 | 0,48 | 0,86 | 0,11 | 0,36 | 0,64 | 0,10 | 0,31 | 0,55 | 0,09 | 0,29 | 0,51 | .F..LDJ |
| .E..LDJ | 0,21 | 0,75 | 1,30 | 0,15 | 0,53 | 0,92 | 0,11 | 0,40 | 0,68 | 0,10 | 0,35 | 0,59 | 0,09 | 0,32 | 0,54 | .E..LDJ |
| .E..LD | 0,21 | 0,75 | 1,30 | 0,15 | 0,53 | 0,92 | 0,11 | 0,40 | 0,68 | 0,10 | 0,35 | 0,59 | 0,09 | 0,32 | 0,54 | .E..LD |
| .S..GDJ | 0,39 | 0,89 | 1,40 | 0,28 | 0,64 | 0,99 | 0,21 | 0,47 | 0,73 | 0,18 | 0,41 | 0,63 | 0,17 | 0,38 | 0,58 | .S..GDJ |
| .S..GD | 0,39 | 0,89 | 1,40 | 0,28 | 0,64 | 0,99 | 0,21 | 0,47 | 0,73 | 0,18 | 0,41 | 0,63 | 0,17 | 0,38 | 0,58 | .S..GD |
| .S..HD | 0,39 | 0,90 | 1,41 | 0,28 | 0,64 | 0,99 | 0,21 | 0,48 | 0,73 | 0,18 | 0,41 | 0,64 | 0,17 | 0,38 | 0,58 | .S..HD |
| При осевой глубине резания (ap) 0,50 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,29 | 0,93 | 1,71 | 0,21 | 0,66 | 1,19 | 0,15 | 0,49 | 0,88 | 0,13 | 0,43 | 0,76 | 0,12 | 0,39 | 0,70 | .F..LDJ |
| .E..LDJ | 0,29 | 1,04 | 1,83 | 0,21 | 0,74 | 1,27 | 0,15 | 0,55 | 0,93 | 0,13 | 0,48 | 0,81 | 0,12 | 0,44 | 0,74 | .E..LDJ |
| .E..LD | 0,29 | 1,04 | 1,83 | 0,21 | 0,74 | 1,27 | 0,15 | 0,55 | 0,93 | 0,13 | 0,48 | 0,81 | 0,12 | 0,44 | 0,74 | .E..LD |
| .S..GDJ | 0,55 | 1,25 | 1,98 | 0,39 | 0,88 | 1,37 | 0,29 | 0,65 | 1,01 | 0,25 | 0,57 | 0,87 | 0,23 | 0,52 | 0,80 | .S..GDJ |
| .S..GD | 0,55 | 1,25 | 1,98 | 0,39 | 0,88 | 1,37 | 0,29 | 0,65 | 1,01 | 0,25 | 0,57 | 0,87 | 0,23 | 0,52 | 0,80 | .S..GD |
| .S..HD | 0,55 | 1,26 | 1,99 | 0,39 | 0,89 | 1,38 | 0,29 | 0,66 | 1,01 | 0,25 | 0,57 | 0,88 | 0,23 | 0,52 | 0,80 | .S..HD |

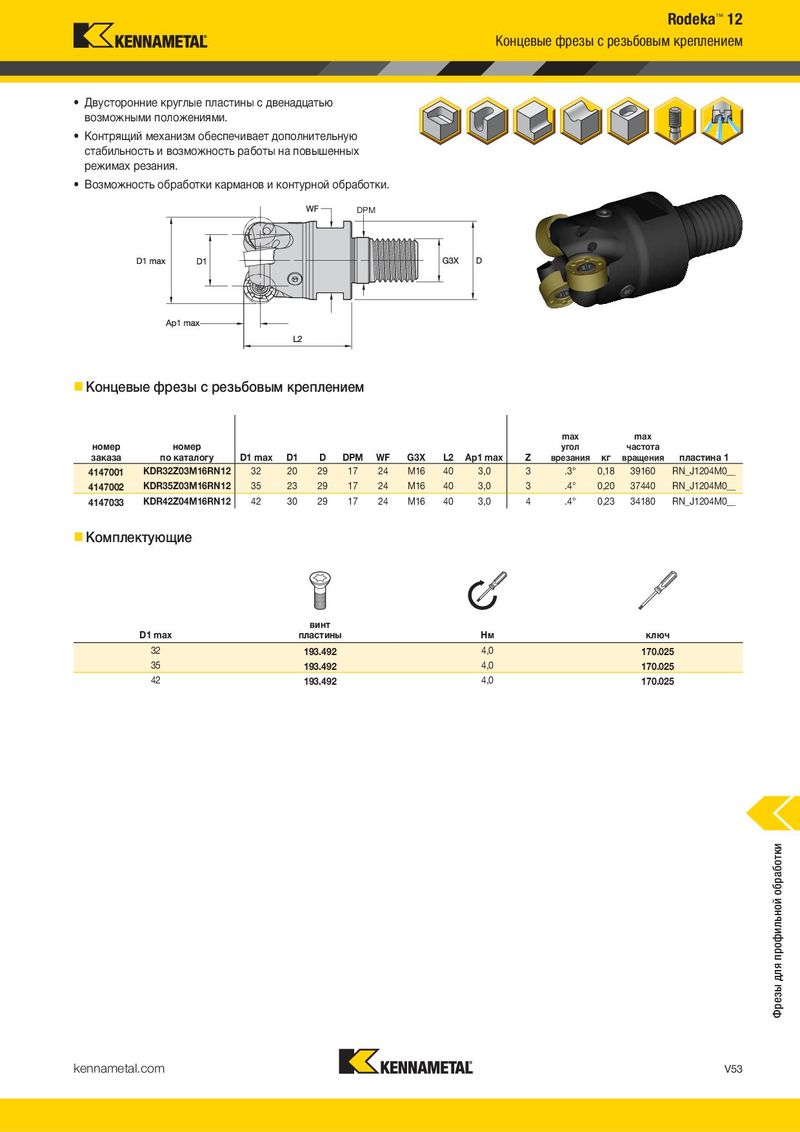

| Концевые фрезы с резьбовым креплением | ||||||||||||||||
| max | max | |||||||||||||||
| номер | номер | угол | частота | |||||||||||||
| заказа | по каталогу | D1 max | D1 | D | DPM | WF | G3X | L2 | Ap1 max | Z | врезания | кг | вращения | пластина 1 | ||
| 4147001 | KDR32Z03M16RN12 | 32 | 20 | 29 | 17 | 24 | M16 | 40 | 3,0 | 3 | .3° | 0,18 | 39160 | RN_J1204M0__ | ||
| 4147002 | KDR35Z03M16RN12 | 35 | 23 | 29 | 17 | 24 | M16 | 40 | 3,0 | 3 | .4° | 0,20 | 37440 | RN_J1204M0__ | ||
| KDR42Z04M16RN12 | 42 | 30 | 29 | 17 | 24 | M16 | 40 | 3,0 | 4 | .4° | 0,23 | 34180 | RN_J1204M0__ | |||
| 4147033 | ||||||||||||||||
| Комплектующие | ||||||||||||||||
| винт | ||||||||||||||||
| D1 max | пластины | Нм | ключ | |||||||||||||
| 32 | 193.492 | 4,0 | 170.025 | |||||||||||||
| 35 | 193.492 | 4,0 | 170.025 | |||||||||||||
| 42 | 193.492 | 4,0 | 170.025 |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
