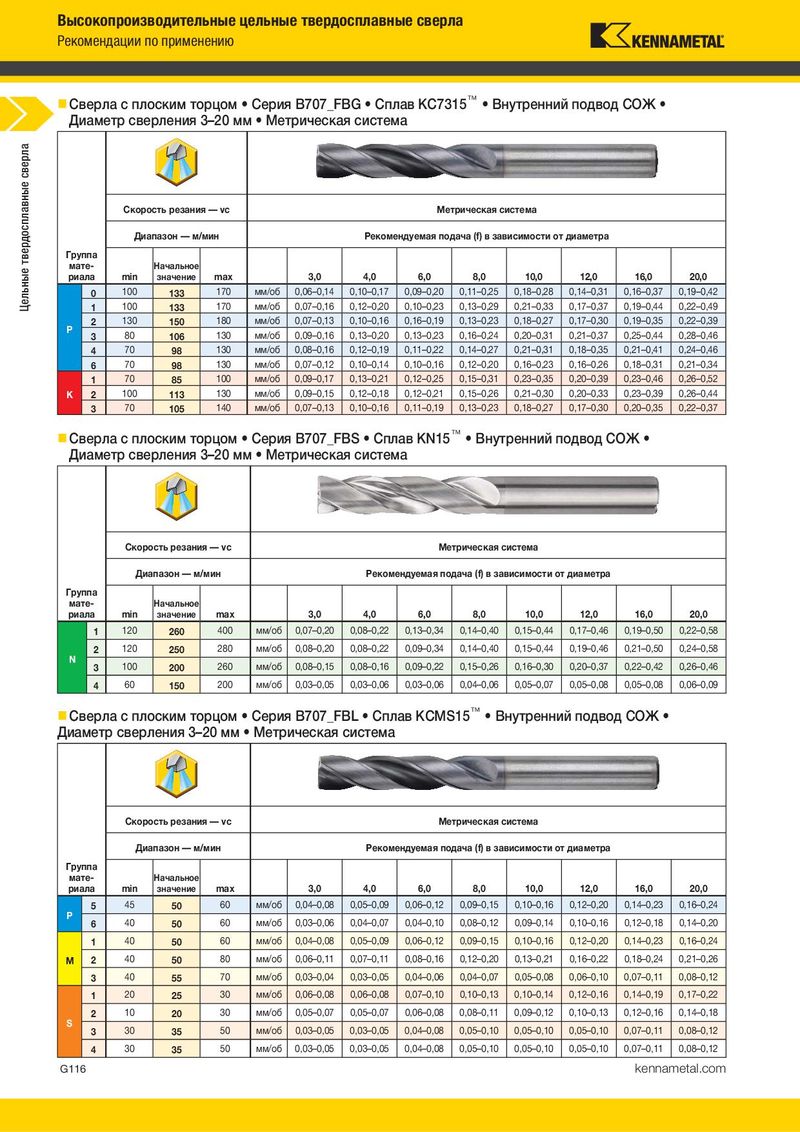

Сверла с плоским торцом Серия B707_FBG Сплав KC7315™ Внутренний подвод СОЖ

Диаметр сверления 3–20 мм Метрическая система

Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) зависимости от диаметра Группа мате- Начальное

риалаminзначениеmax3,04,06,08,0 10,012,016,020,0
0100133170мм/об0,06–0,140,10–0,170,09–0,200,11–0,250,18–0,280,14–0,310,16–0,370,19–0,42
1100133170мм/об0,07–0,160,12–0,200,10–0,230,13–0,290,21–0,330,17–0,370,19–0,440,22–0,49
2130150180мм/об0,07–0,130,10–0,160,16–0,190,13–0,230,18–0,270,17–0,300,19–0,350,22–0,39
P
380106130мм/об0,09–0,160,13–0,200,13–0,230,16–0,240,20–0,310,21–0,370,25–0,440,28–0,46
47098130мм/об0,08–0,160,12–0,190,11–0,220,14–0,270,21–0,310,18–0,350,21–0,410,24–0,46
67098130мм/об0,07–0,120,10–0,140,10–0,160,12–0,200,16–0,230,16–0,260,18–0,310,21–0,34
17085100мм/об0,09–0,170,13–0,210,12–0,250,15–0,310,23–0,350,20–0,390,23–0,460,26–0,52
K2100113130мм/об0,09–0,150,12–0,180,12–0,210,15–0,260,21–0,300,20–0,330,23–0,390,26–0,44
370105140мм/об0,07–0,130,10–0,160,11–0,190,13–0,230,18–0,270,17–0,300,20–0,350,22–0,37

Сверла с плоским торцом Серия B707_FBS Сплав KN15™ Внутренний подвод СОЖ Диаметр сверления 3–20 мм Метрическая система

Сверла B707_FBG исключают традиционный двухстадийный процесс выполнения глухого отверстия с использованием сверла и концевой фрезы и позволяют увеличить скорость операции на 25–40%. Исключается также и необходимость использования концевой фрезы при засверливании

  • наклонную поверхность заготовки.
Особенности обработкиСверла B707A..FBG Стандартная длинаСпециальные сверла B708/B709A..FBG
Увеличенная длина
• Диаметр резьбового отверстия с фаскойНе снижайте подачу.Снизьте подачу на 50%.
превышает диаметр сверла FBG.
• Пилотное отверстие номинальногоПоверхности послеВыполнение пилотного
диаметра.черновой обработки илиотверстия на любой

закалки. Не снижайте поверхности. Не подачу. снижайте подачу.

Скорость резания — vc Метрическая система

Диапазон — м/мин Рекомендуемая подача (f) зависимости от диаметра Группа мате- Начальное

риалаminзначениеmax3,04,06,08,0 10,012,016,020,0
1120260400мм/об0,07–0,200,08–0,220,13–0,340,14–0,400,15–0,440,17–0,460,19–0,500,22–0,58
2120250280мм/об0,08–0,200,08–0,220,09–0,340,14–0,400,15–0,440,19–0,460,21–0,500,24–0,58
N
3100200260мм/об0,08–0,150,08–0,160,09–0,220,15–0,260,16–0,300,20–0,370,22–0,420,26–0,46
460150200мм/об0,03–0,050,03–0,060,03–0,060,04–0,060,05–0,070,05–0,080,05–0,080,06–0,09

Сверла с плоским торцом Серия B707_FBL Сплав KCMS15™ Внутренний подвод СОЖ Диаметр сверления 3–20 мм Метрическая система

  • Угол наклона поверхности входа >6°.
  • Выход под углом к поверхности.

До полного входа сверла Для выполнения

  • резание уменьшите пилотного отверстия
подачу на 30% илирекомендуется короткое
используйте пилотноесверло FBG вне
отверстие.зависимости от формы
поверхности входа. Не
снижайте подачу.
Снизьте подачу на 30%.Снизьте подачу на 30%.

Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) зависимости от диаметра Группа мате- Начальное

риалаminзначениеmax3,04,06,08,0 10,012,016,020,0
5455060мм/об0,04–0,080,05–0,090,06–0,120,09–0,150,10–0,160,12–0,200,14–0,230,16–0,24
P
6405060мм/об0,03–0,060,04–0,070,04–0,100,08–0,120,09–0,140,10–0,160,12–0,180,14–0,20
1405060мм/об0,04–0,080,05–0,090,06–0,120,09–0,150,10–0,160,12–0,200,14–0,230,16–0,24
M2405080мм/об0,06–0,110,07–0,110,08–0,160,12–0,200,13–0,210,16–0,220,18–0,240,21–0,26
3405570мм/об0,03–0,040,03–0,050,04–0,060,04–0,070,05–0,080,06–0,100,07–0,110,08–0,12
1202530мм/об0,06–0,080,06–0,080,07–0,100,10–0,130,10–0,140,12–0,160,14–0,190,17–0,22
2102030мм/об0,05–0,070,05–0,070,06–0,080,08–0,110,09–0,120,10–0,130,12–0,160,14–0,18
  • Криволинейная поверхность.

До полного входа сверла Для выполнения

  • резание уменьшите пилотного отверстия
подачу на 30% илирекомендуется короткое
используйте пилотноесверло FBG вне
отверстие.зависимости от формы

поверхности входа. Не снижайте подачу.

Скорость резания— vcМетрическая система
Диапазон — м/минРекомендуемая подача (f) в зависимости отдиаметра
Группа мате- риалаminНачальное значениеmax3,04,06,08,010,012,016,020,0
5455060мм/об0,04–0,080,05–0,090,06–0,120,09–0,150,10–0,160,12–0,200,14–0,230,16–0,24
P 6405060мм/об0,03–0,060,04–0,070,04–0,100,08–0,120,09–0,140,10–0,160,12–0,180,14–0,20
1405060мм/об0,04–0,080,05–0,090,06–0,120,09–0,150,10–0,160,12–0,200,14–0,230,16–0,24
M 2405080мм/об0,06–0,110,07–0,110,08–0,160,12–0,200,13–0,210,16–0,220,18–0,240,21–0,26
3405570мм/об0,03–0,040,03–0,050,04–0,060,04–0,070,05–0,080,06–0,100,07–0,110,08–0,12
1202530мм/об0,06–0,080,06–0,080,07–0,100,10–0,130,10–0,140,12–0,160,14–0,190,17–0,22
2102030мм/об0,05–0,070,05–0,070,06–0,080,08–0,110,09–0,120,10–0,130,12–0,160,14–0,18
S 3303550мм/об0,03–0,050,03–0,050,04–0,080,05–0,100,05–0,100,05–0,100,07–0,110,08–0,12
4303550мм/об0,03–0,050,03–0,050,04–0,080,05–0,100,05–0,100,05–0,100,07–0,110,08–0,12
