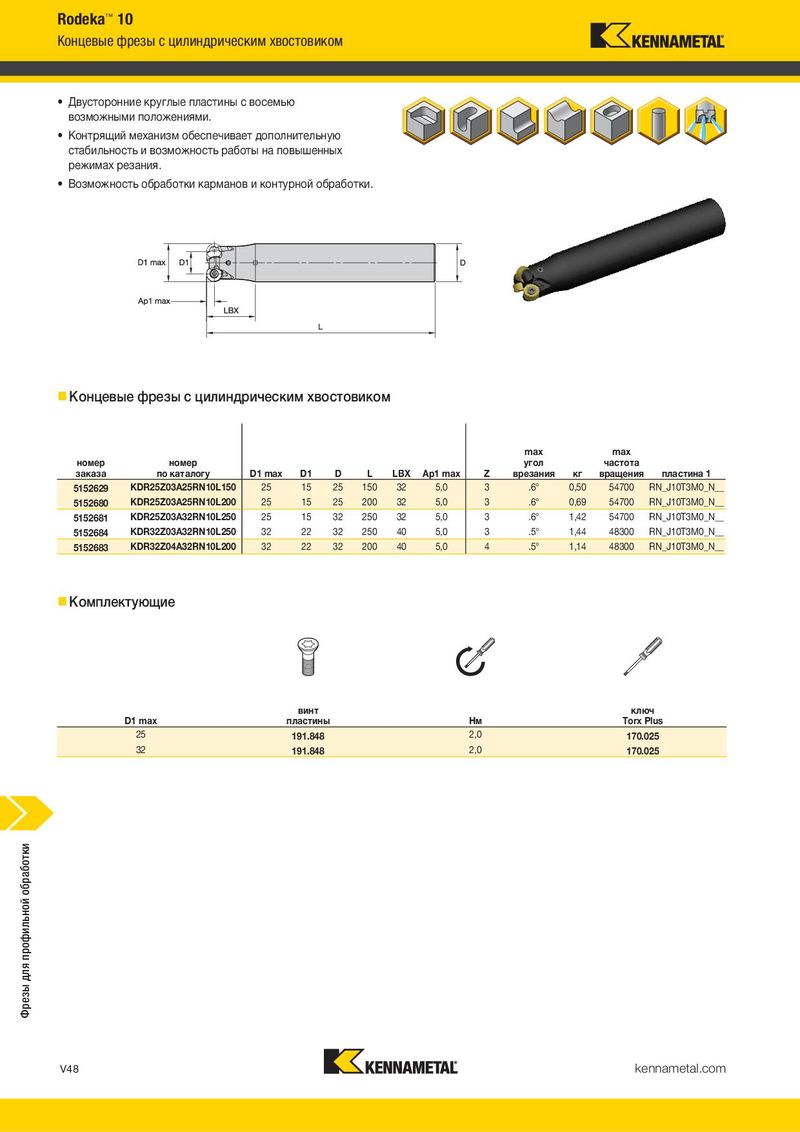

Концевые фрезы с цилиндрическим хвостовиком Насадные фрезы
- Двусторонние круглые пластины с восемью
- Двусторонние круглые пластины с восемью
возможными положениями. возможными положениями.
- Контрящий механизм обеспечивает дополнительную
- Контрящий механизм обеспечивает дополнительную
| стабильность и возможность работы на повышенных | стабильность и возможность работы на повышенных |
| режимах резания. | режимах резания. |
- Возможность обработки карманов и контурной обработки.
- Возможность обработки карманов и контурной
обработки.
Концевые фрезы с цилиндрическим хвостовиком Насадные фрезы
| | max | max | | | max | max |
| номер | номер | угол | частота | номер | номер | угол | частота |
| заказа | | D1 max по каталогу | D1 | D | L | LBX | Ap1 max | Z | врезания | кг | вращения | пластина 1 |
| 5152629 | KDR25Z03A25RN10L150 | 25 | 15 | 25 | 150 | 32 | 5,0 | 3 | .6° | 0,50 | 54700 | RN_J10T3M0_N__ |
| 5152680 | KDR25Z03A25RN10L200 | 25 | 15 | 25 | 200 | 32 | 5,0 | 3 | .6° | 0,69 | 54700 | RN_J10T3M0_N__ |
| 5152681 | KDR25Z03A32RN10L250 | 25 | 15 | 32 | 250 | 32 | 5,0 | 3 | .6° | 1,42 | 54700 | RN_J10T3M0_N__ |
| 5152684 | KDR32Z03A32RN10L250 | 32 | 22 | 32 | 250 | 40 | 5,0 | 3 | .5° | 1,44 | 48300 | RN_J10T3M0_N__ |
| 5152683 | KDR32Z04A32RN10L200 | 32 | 22 | 32 | 200 | 40 | 5,0 | 4 | .5° | 1,14 | 48300 | RN_J10T3M0_N__ |
| заказа | | D1 max по каталогу | D1 | D | D6 | L | Ap1 max | Z | врезания | кг | вращения | пластина 1 |
| 5152685 | KDR40Z04S16RN10 | 40 | 30 | 16 | 38 | 40 | 5,0 | 4 | .4° | 0,24 | 43200 | RN_J10T3M0_N__ |
| 5152686 | KDR40Z06S16RN10 | 40 | 30 | 16 | 38 | 40 | 5,0 | 6 | .4° | 0,24 | 43200 | RN_J10T3M0_N__ |
| 5152687 | KDR50Z05S22RN10 | 50 | 40 | 22 | 42 | 40 | 5,0 | 5 | .3° | 0,32 | 38600 | RN_J10T3M0_N__ |
| 5152688 | KDR50Z06S22RN10 | 50 | 40 | 22 | 42 | 40 | 5,0 | 6 | .3° | 0,32 | 38600 | RN_J10T3M0_N__ |
| 5152689 | KDR52Z06S22RN10 | 52 | 42 | 22 | 49 | 50 | 5,0 | 6 | .3° | 0,52 | 37900 | RN_J10T3M0_N__ |
| 5152690 | KDR63Z07S22RN10 | 63 | 53 | 22 | 49 | 50 | 5,0 | 7 | .3° | 0,66 | 34400 | RN_J10T3M0_N__ |
| 5152691 | KDR66Z07S27RN10 | 66 | 56 | 27 | 60 | 50 | 5,0 | 7 | .3° | 0,86 | 33600 | RN_J10T3M0_N__ |
| 5152692 | KDR80Z08S27RN10 | 80 | 70 | 27 | 60 | 50 | 5,0 | 8 | .2° | 1,07 | 30500 | RN_J10T3M0_N__ |
Комплектующие Комплектующие
винт ключ
| D1 max | | пластины | Нм | Torx Plus |
| 25 | 191.848 | 2,0 | 170.025 |
| 32 | 191.848 | 2,0 | 170.025 |
винт с
| винт | | потайной | ключ |
| D1 max | пластины | Нм | головкой | Torx Plus |
| 40 | 191.848 | 2,0 | MS1294 | 170.025 |
| 50 | 191.848 | 2,0 | | — 170.025 |
| 52 | 191.848 | 2,0 | MS1242 | 170.025 |
| 63 | 191.848 | 2,0 | MS1242 | 170.025 |
| 66 | 191.848 | 2,0 | MS2038 | 170.025 |
| 80 | 191.848 | 2,0 | MS2038 | 170.025 |
| номер заказа | номер по каталогу | D1 max | D1 | D | L | LBX | Ap1 max | Z | max угол врезания | кг | max частота вращения | пластина 1 |
| 5152629 | KDR25Z03A25RN10L150 | 25 | 15 | 25 | 150 | 32 | 5,0 | 3 | .6° | 0,50 | 54700 | RNJ10T3M0N |
| 5152680 | KDR25Z03A25RN10L200 | 25 | 15 | 25 | 200 | 32 | 5,0 | 3 | .6° | 0,69 | 54700 | RNJ10T3M0N |
| 5152681 | KDR25Z03A32RN10L250 | 25 | 15 | 32 | 250 | 32 | 5,0 | 3 | .6° | 1,42 | 54700 | RNJ10T3M0N |
| 5152684 | KDR32Z03A32RN10L250 | 32 | 22 | 32 | 250 | 40 | 5,0 | 3 | .5° | 1,44 | 48300 | RNJ10T3M0N |
| 5152683 | KDR32Z04A32RN10L200 | 32 | 22 | 32 | 200 | 40 | 5,0 | 4 | .5° | 1,14 | 48300 | RNJ10T3M0N |
