Рекомендуемые начальные подачи [мм/зуб]

Легкие режимы Общего Тяжелая
обработкиназначенияобработка
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия
пластины5%10%20%30%40–100%пластины
.S..GD1,152,423,840,821,712,670,611,261,960,531,101,700,491,011,55.S..GD
.S..HD1,152,784,270,821,962,940,611,442,160,531,261,870,491,151,71.S..HD

Рекомендации по выбору подачи • Плунжерное фрезерование • IC09 • fz [мм/зуб]

Геометрия Значение подачи на зуб (fz)Геометрия
пластиныМаксимальная величина перекрытия (ae) 3 ммпластины
.S..GD0,100,210,32.S..GD
.S..HD0,100,240,36.S..HD

ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

Общая информация по программированию при использовании фрез KenFeed 2X • IC09

RtWtt
2.708.151.15

Небольшие значения Ap1 и более высокие подачи При программировании в системе Рекомендуется при необходимости

обеспечивают меньшие усилия резания по сравнению с CAM нагрузки могут использования инструмента

традиционными методами фрезерования. программироваться как для инструмента с большим вылетом в связи с

тороидального типа, с указанием низкими радиальными значения Rt в качестве радиуса силами. Максимальное отношение пластины. длины к диаметру (L/D) 10 x D.

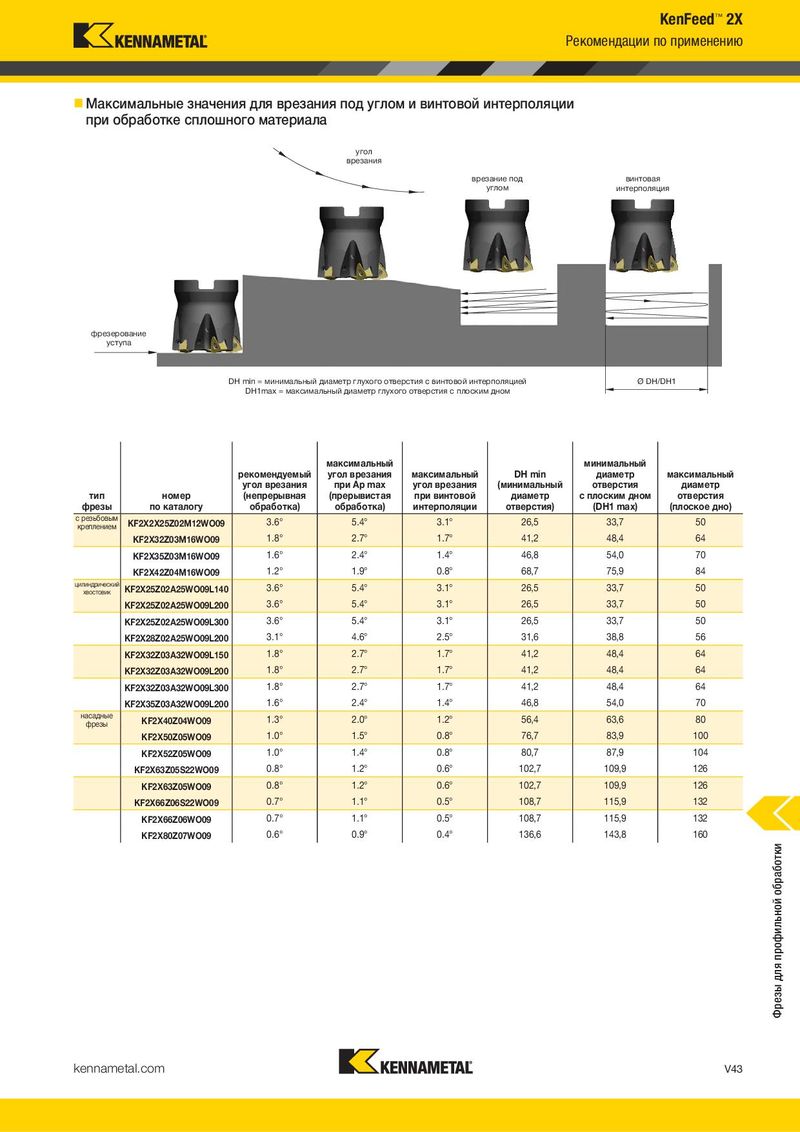

Максимальные значения для врезания под углом и винтовой интерполяции

при обработке сплошного материала

угол врезания врезание под винтовая углом интерполяция

фрезерование уступа

DH min = минимальный диаметр глухого отверстия с винтовой интерполяцией Ø DH/DH1 DH1max = максимальный диаметр глухого отверстия с плоским дном

максимальный минимальный

рекомендуемый угол врезания максимальный DH min диаметр максимальный
угол врезания при Ap max угол врезания (минимальныйотверстиядиаметр
тип номер (непрерывная (прерывистая при винтовой диаметр с плоским дном отверстия
фрезыпо каталогуобработка)обработка)интерполяцииотверстия)(DH1 max)(плоское дно)
с резьбовым3.6°5.4°3.1°26,533,750
креплениемKF2X2X25Z02M12WO09
KF2X32Z03M16WO091.8°2.7°1.7°41,248,464
KF2X35Z03M16WO091.6°2.4°1.4°46,854,070
KF2X42Z04M16WO091.2°1.9°0.8°68,775,984
цилиндрический KF2X25Z02A25WO09L1403.6°5.4°3.1°26,533,750
хвостовик
KF2X25Z02A25WO09L2003.6°5.4°3.1°26,533,750
KF2X25Z02A25WO09L3003.6°5.4°3.1°26,533,750
KF2X28Z02A25WO09L2003.1°4.6°2.5°31,638,856
KF2X32Z03A32WO09L1501.8°2.7°1.7°41,248,464
KF2X32Z03A32WO09L2001.8°2.7°1.7°41,248,464
KF2X32Z03A32WO09L3001.8°2.7°1.7°41,248,464
KF2X35Z03A32WO09L2001.6°2.4°1.4°46,854,070
насадные1.3°2.0°1.2°56,463,680
фрезыKF2X40Z04WO09
KF2X50Z05WO091.0°1.5°0.8°76,783,9100
KF2X52Z05WO091.0°1.4°0.8°80,787,9104
KF2X63Z05S22WO090.8°1.2°0.6°102,7109,9126
KF2X63Z05WO090.8°1.2°0.6°102,7109,9126
KF2X66Z06S22WO090.7°1.1°0.5°108,7115,9132
KF2X66Z06WO090.7°1.1°0.5°108,7115,9132
KF2X80Z07WO090.6°0.9°0.4°136,6143,8160
тип фрезыномер по каталогурекомендуемый угол врезания (непрерывная обработка)максимальный угол врезания при Ap max (прерывистая обработка)максимальный угол врезания при винтовой интерполяцииDH min (минимальный диаметр отверстия)минимальный диаметр отверстия с плоским дном (DH1 max)максимальный диаметр отверстия (плоское дно)
с резьбовым креплениемKF2X2X25Z02M12WO093.6°5.4°3.1°26,533,750
KF2X32Z03M16WO091.8°2.7°1.7°41,248,464
KF2X35Z03M16WO091.6°2.4°1.4°46,854,070
KF2X42Z04M16WO091.2°1.9°0.8°68,775,984
цилиндрический хвостовикKF2X25Z02A25WO09L1403.6°5.4°3.1°26,533,750
KF2X25Z02A25WO09L2003.6°5.4°3.1°26,533,750
KF2X25Z02A25WO09L3003.6°5.4°3.1°26,533,750
KF2X28Z02A25WO09L2003.1°4.6°2.5°31,638,856
KF2X32Z03A32WO09L1501.8°2.7°1.7°41,248,464
KF2X32Z03A32WO09L2001.8°2.7°1.7°41,248,464
KF2X32Z03A32WO09L3001.8°2.7°1.7°41,248,464
KF2X35Z03A32WO09L2001.6°2.4°1.4°46,854,070
насадные фрезыKF2X40Z04WO091.3°2.0°1.2°56,463,680
KF2X50Z05WO091.0°1.5°0.8°76,783,9100
KF2X52Z05WO091.0°1.4°0.8°80,787,9104
KF2X63Z05S22WO090.8°1.2°0.6°102,7109,9126
KF2X63Z05WO090.8°1.2°0.6°102,7109,9126
KF2X66Z06S22WO090.7°1.1°0.5°108,7115,9132
KF2X66Z06WO090.7°1.1°0.5°108,7115,9132
KF2X80Z07WO090.6°0.9°0.4°136,6143,8160
