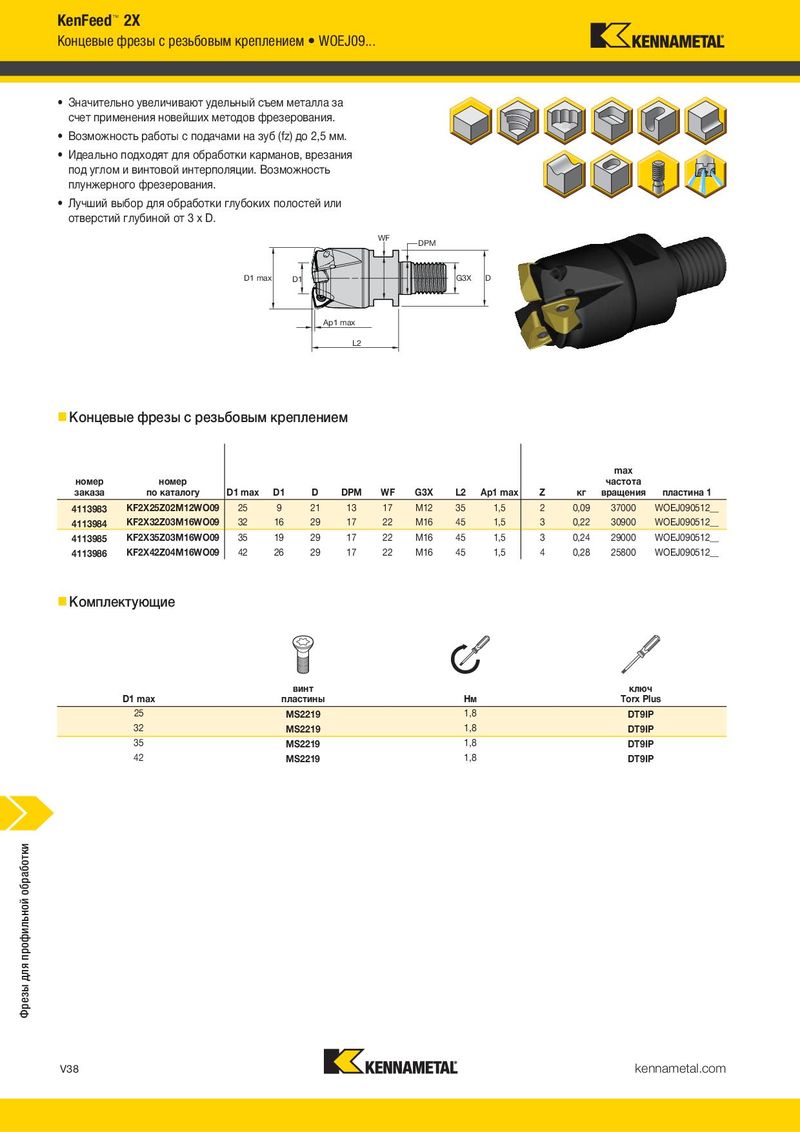

Концевые фрезы с резьбовым креплением WOEJ09... Концевые фрезы с цилиндрическим хвостовиком WOEJ09...
- Значительно увеличивают удельный съем металла за
- Значительно увеличивают удельный съем металла за
счет применения новейших методов фрезерования. счет применения новейших методов фрезерования.
- Возможность работы с подачами на зуб (fz) до 2,5 мм.
- Возможность работы с подачами на зуб (fz) до 2,5 мм.
- Идеально подходят для обработки карманов, врезания
- Идеально подходят для обработки карманов, врезания
| под углом и винтовой интерполяции. Возможность | под углом и винтовой интерполяции. Возможность |
| плунжерного фрезерования. | плунжерного фрезерования. |
- Лучший выбор для обработки глубоких полостей или
- Лучший выбор для обработки глубоких полостей или
отверстий глубиной от 3 x D. отверстий глубиной от 3 x D.
WF DPM
D1 max D1 G3X D
Ap1 max L2
Концевые фрезы с резьбовым креплением Концевые фрезы с цилиндрическим хвостовиком
max max
номер номер частота номер номер частота
| заказа | по каталогу D1 max | D1 | D | DPM | WF | G3X | L2 | Ap1 max | Z | кг | вращения | пластина 1 | |
| 4113983 | KF2X25Z02M12WO09 | 25 | 9 | 21 | 13 | 17 | M12 | 35 | 1,5 | 2 | 0,09 | 37000 | WOEJ090512__ |
| 4113984 | KF2X32Z03M16WO09 | 32 | 16 | 29 | 17 | 22 | M16 | 45 | 1,5 | 3 | 0,22 | 30900 | WOEJ090512__ |
| 4113985 | KF2X35Z03M16WO09 | 35 | 19 | 29 | 17 | 22 | M16 | 45 | 1,5 | 3 | 0,24 | 29000 | WOEJ090512__ |
| 4113986 | KF2X42Z04M16WO09 | 42 | 26 | 29 | 17 | 22 | M16 | 45 | 1,5 | 4 | 0,28 | 25800 | WOEJ090512__ |
| Комплектующие |
| заказа | D1 max по каталогу | D1 | D | L | LBX | Ap1 max | Z | кг | вращения | пластина 1 | |
| 4113987 | KF2X25Z02A25WO09L140 | 25 | 9 | 25 | 140 | 45 | 1,5 | 2 | 0,46 | 37000 | WOEJ090512__ |
| 4113988 | KF2X25Z02A25WO09L200 | 25 | 9 | 25 | 200 | 45 | 1,5 | 2 | 0,68 | 37000 | WOEJ090512__ |
| 4113989 | KF2X25Z02A25WO09L300 | 25 | 9 | 25 | 300 | 45 | 1,5 | 2 | 1,05 | 37000 | WOEJ090512__ |
| 4113990 | KF2X28Z02A25WO09L200 | 28 | 11 | 25 | 200 | 45 | 1,5 | 2 | 0,70 | 34000 | WOEJ090512__ |
| 4113991 | KF2X32Z03A32WO09L150 | 32 | 16 | 32 | 150 | 50 | 1,5 | 3 | 0,82 | 30900 | WOEJ090512__ |
| 4113992 | KF2X32Z03A32WO09L200 | 32 | 16 | 32 | 200 | 50 | 1,5 | 3 | 1,13 | 30900 | WOEJ090512__ |
| 4113993 | KF2X32Z03A32WO09L300 | 32 | 16 | 32 | 300 | 50 | 1,5 | 3 | 1,75 | 30900 | WOEJ090512__ |
| 4113994 | KF2X35Z03A32WO09L200 | 35 | 19 | 32 | 200 | 45 | 1,5 | 3 | 1,16 | 29000 | WOEJ090512__ |
Комплектующие
винт ключ
| D1 max | пластины | Нм | Torx Plus | ||||
| 25 | MS2219 | 1,8 | DT9IP | ||||
| 32 | MS2219 | 1,8 | DT9IP | ||||
| 35 | MS2219 | 1,8 | DT9IP | ||||
| винт | ключ | ||||||
| 42 | MS2219 | 1,8 | DT9IP | D1 max | пластины | Нм | Torx Plus |
| 25 | MS2219 | 1,8 | DT9IP | ||||
| 28 | MS2219 | 1,8 | DT9IP | ||||
| 32 | MS2219 | 1,8 | DT9IP | ||||
| 35 | MS2219 | 1,8 | DT9IP |
| номер заказа | номер по каталогу | D1 max | D1 | D | DPM | WF | G3X | L2 | Ap1 max | Z | кг | max частота вращения | пластина 1 |
| 4113983 | KF2X25Z02M12WO09 | 25 | 9 | 21 | 13 | 17 | M12 | 35 | 1,5 | 2 | 0,09 | 37000 | WOEJ090512 |
| 4113984 | KF2X32Z03M16WO09 | 32 | 16 | 29 | 17 | 22 | M16 | 45 | 1,5 | 3 | 0,22 | 30900 | WOEJ090512 |
| 4113985 | KF2X35Z03M16WO09 | 35 | 19 | 29 | 17 | 22 | M16 | 45 | 1,5 | 3 | 0,24 | 29000 | WOEJ090512 |
| 4113986 | KF2X42Z04M16WO09 | 42 | 26 | 29 | 17 | 22 | M16 | 45 | 1,5 | 4 | 0,28 | 25800 | WOEJ090512 |
| D1 max | винт пластины | Нм | ключ Torx Plus |
| 25 | MS2219 | 1,8 | DT9IP |
| 32 | MS2219 | 1,8 | DT9IP |
| 35 | MS2219 | 1,8 | DT9IP |
| 42 | MS2219 | 1,8 | DT9IP |
