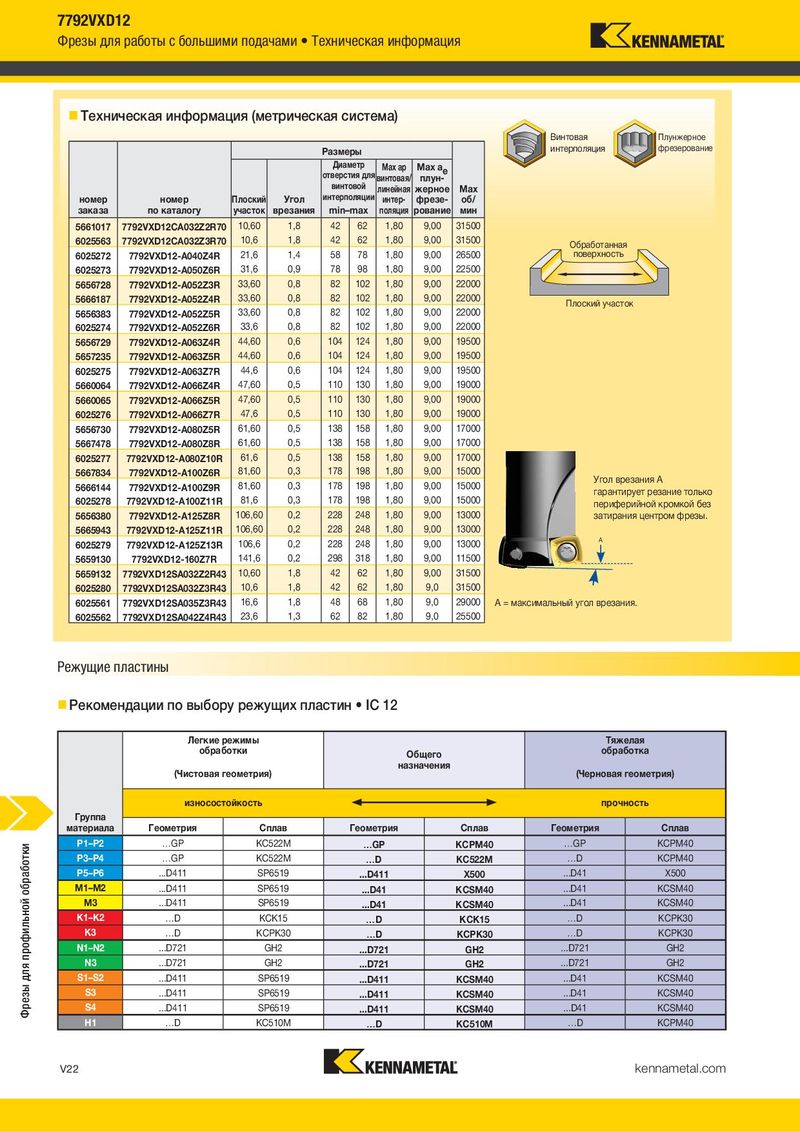

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1470
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Фрезы для работы с большими подачами Техническая информация Режущие пластины
P
Техническая информация (метрическая система)
M лучший выбор K Винтовая Плунжерное
| интерполяция | фрезерование | альтернативный выбор | N | |
| Размеры |
| Диаметр | Max ap | Max ae | ||||||
| отверстия для винтовая/ | плун- | |||||||
| винтовой | линейная жерное | Max | ||||||
| интерполяции | ||||||||
| номер | номер Плоский | Угол | интер- | фрезе- | об/ | |||
| заказа | по каталогу участок | врезания | min–max | поляция рование | мин | |||
| 5661017 | 7792VXD12CA032Z2R70 | 10,60 | 1,8 | 42 | 62 | 1,80 | 9,00 | 31500 |
| 6025563 | 7792VXD12CA032Z3R70 | 10,6 | 1,8 | 42 | 62 | 1,80 | 9,00 | 31500 |
| Обработанная | ||||||||
| 6025272 | 7792VXD12-A040Z4R | 21,6 | 1,4 | 58 | 78 | 1,80 | 9,00 | поверхность 26500 |
| 6025273 | 7792VXD12-A050Z6R | 31,6 | 0,9 | 78 | 98 | 1,80 | 9,00 | 22500 |
| 5656728 | 7792VXD12-A052Z3R | 33,60 | 0,8 | 82 | 102 | 1,80 | 9,00 | 22000 |
| 5666187 | 7792VXD12-A052Z4R | 33,60 | 0,8 | 82 | 102 | 1,80 | 9,00 | 22000 |
| Плоский участок | ||||||||
| 5656383 | 7792VXD12-A052Z5R | 33,60 | 0,8 | 82 | 102 | 1,80 | 9,00 | 22000 |
| 6025274 | 7792VXD12-A052Z6R | 33,6 | 0,8 | 82 | 102 | 1,80 | 9,00 | 22000 |
| 5656729 | 7792VXD12-A063Z4R | 44,60 | 0,6 | 104 | 124 | 1,80 | 9,00 | 19500 |
| 5657235 | 7792VXD12-A063Z5R | 44,60 | 0,6 | 104 | 124 | 1,80 | 9,00 | 19500 |
| 6025275 | 7792VXD12-A063Z7R | 44,6 | 0,6 | 104 | 124 | 1,80 | 9,00 | 19500 |
| 5660064 | 7792VXD12-A066Z4R | 47,60 | 0,5 | 110 | 130 | 1,80 | 9,00 | 19000 |
| 5660065 | 7792VXD12-A066Z5R | 47,60 | 0,5 | 110 | 130 | 1,80 | 9,00 | 19000 |
| 6025276 | 7792VXD12-A066Z7R | 47,6 | 0,5 | 110 | 130 | 1,80 | 9,00 | 19000 |
| 5656730 | 7792VXD12-A080Z5R | 61,60 | 0,5 | 138 | 158 | 1,80 | 9,00 | 17000 |
| 5667478 | 7792VXD12-A080Z8R | 61,60 | 0,5 | 138 | 158 | 1,80 | 9,00 | 17000 |
| 6025277 | 7792VXD12-A080Z10R | 61,6 | 0,5 | 138 | 158 | 1,80 | 9,00 | 17000 |
| 5667834 | 7792VXD12-A100Z6R | 81,60 | 0,3 | 178 | 198 | 1,80 | 9,00 | 15000 |
| Угол врезания A | ||||||||
| 5666144 | 7792VXD12-A100Z9R | 81,60 | 0,3 | 178 | 198 | 1,80 | 9,00 | 15000 |
| гарантирует резание только | ||||||||
| 6025278 | 7792VXD12-A100Z11R | 81,6 | 0,3 | 178 | 198 | 1,80 | 9,00 | периферийной кромкой без 15000 |
| 5656380 | 7792VXD12-A125Z8R | 106,60 | 0,2 | 228 | 248 | 1,80 | 9,00 | затирания центром фрезы. 13000 |
| 5665943 | 7792VXD12-A125Z11R | 106,60 | 0,2 | 228 | 248 | 1,80 | 9,00 | 13000 |
| A | ||||||||
| 6025279 | 7792VXD12-A125Z13R | 106,6 | 0,2 | 228 | 248 | 1,80 | 9,00 | 13000 |
| 141,6 | 0,2 | 298 | 318 | 1,80 | 9,00 | 11500 | ||
| 5659130 | 7792VXD12-160Z7R | |||||||
| 5659132 | 7792VXD12SA032Z2R43 | 10,60 | 1,8 | 42 | 62 | 1,80 | 9,00 | 31500 |
| 6025280 | 7792VXD12SA032Z3R43 | 10,6 | 1,8 | 42 | 62 | 1,80 | 9,0 | 31500 |
| 6025561 | 7792VXD12SA035Z3R43 | 16,6 | 1,8 | 48 | 68 | 1,80 | 9,0 | A = максимальный угол врезания. 29000 |
| 6025562 | 7792VXD12SA042Z4R43 | 23,6 | 1,3 | 62 | 82 | 1,80 | 9,0 | 25500 |
| S | ||||||
| XDLT12-D721 | H | |||||
| XDLT12-D721 | ||||||
| XDLT12-D721 • Первый выбор для обработки цветных металлов. | ||||||
| номер | ||||||
| по каталогу D | LI | S | R | hm | RT | |
| XDLT120508ERD721 12,70 | 12,70 | 5,56 | 0,8 | 0,04 | – – – – – – – – – – – – 2,50 | |
| ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM. | ||||||
| • Геометрия с положительным передним углом обеспечивает | ||||||
| пониженные силы резания и рекомендуется для обработки | ||||||
| нержавеющей стали и жаропрочных сплавов. | ||||||
| XDLT12-D41 | ||||||
| XDLT12-D41 | ||||||
| XDLT12-D41 • Обработка вязких сталей. Рекомендуются для торцевого | ||||||
| фрезерования и прорезания пазов. | ||||||
| номер | ||||||
| по каталогу D | LI | S | R | hm | RT | |
| XDLT120508ERD41 12,70 | 12,70 | 5,56 | 0,8 | 0,05 | – – – – – – – – – 2,50 |
Режущие пластины ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM. Рекомендации по выбору режущих пластин IC 12
- Геометрия рекомендуется для обработки нержавеющей стали и жаропрочных сплавов.
Легкие режимы Тяжелая
обработки Общего обработка
назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа
XDPT12-D41
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| XDPT12-D41 | ||||||
| P1 –P2 | …GP | KC522M | …GP | KCPM40 | …GP | KCPM40 |
| P3 –P4 | …GP | KC522M | …D | XDPT12-D41 • Прецизионно спрессованные. Снижение затрат на KCPM40 | ||
| …D | KC522M | |||||
| P5 –P6 | ...D411 | SP6519 | ...D411 | X500 | ...D41 | режущую кромку. Операции обработки мягкой стали общего назначения. X500 |
| M1 –M2 | ...D411 | SP6519 | ...D41 | KCSM40 | ...D41 | Рекомендуются для торцевого фрезерования и прорезания пазов. KCSM40 |
| M3 | ...D411 | SP6519 | ...D41 | KCSM40 | ...D41 | KCSM40 |
| K1 –K2 | …D | KCK15 | …D | KCK15 | …D | KCPK30 |
| K3 | …D | KCPK30 | …D | KCPK30 | …D | KCPK30 |
| номер | ||||||
| N1 –N2 | ...D721 | GH2 | ...D721 | GH2 | ...D721 | RT hm R S LI D по каталогу GH2 |
| N3 | ...D721 | GH2 | ...D721 | GH2 | ...D721 | – – – – – – – – – 2,50 0,05 0,8 5,56 12,70 12,70 XDPT120508ERD41 GH2 |
| S1 –S2 | ...D411 | SP6519 | ...D411 | KCSM40 | ...D41 | KCSM40 |
| ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM. | ||||||
| S3 | ...D411 | SP6519 | ...D411 | KCSM40 | ...D41 | KCSM40 |
| S4 | ...D411 | SP6519 | ...D411 | KCSM40 | ...D41 | KCSM40 |
| H1 | …D | KC510M | …D | KC510M | …D | KCPM40 |
