- Фрезы с очень мелким шагом зубьев позволяют увеличить удельный (продолжение) съем металла, особенно при обработке жаропрочных сплавов.
Комплектующие
- Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента.
- Возможности врезания под углом и плунжерного фрезерования.
D6 D
L
D1 Ap1 max D1 max

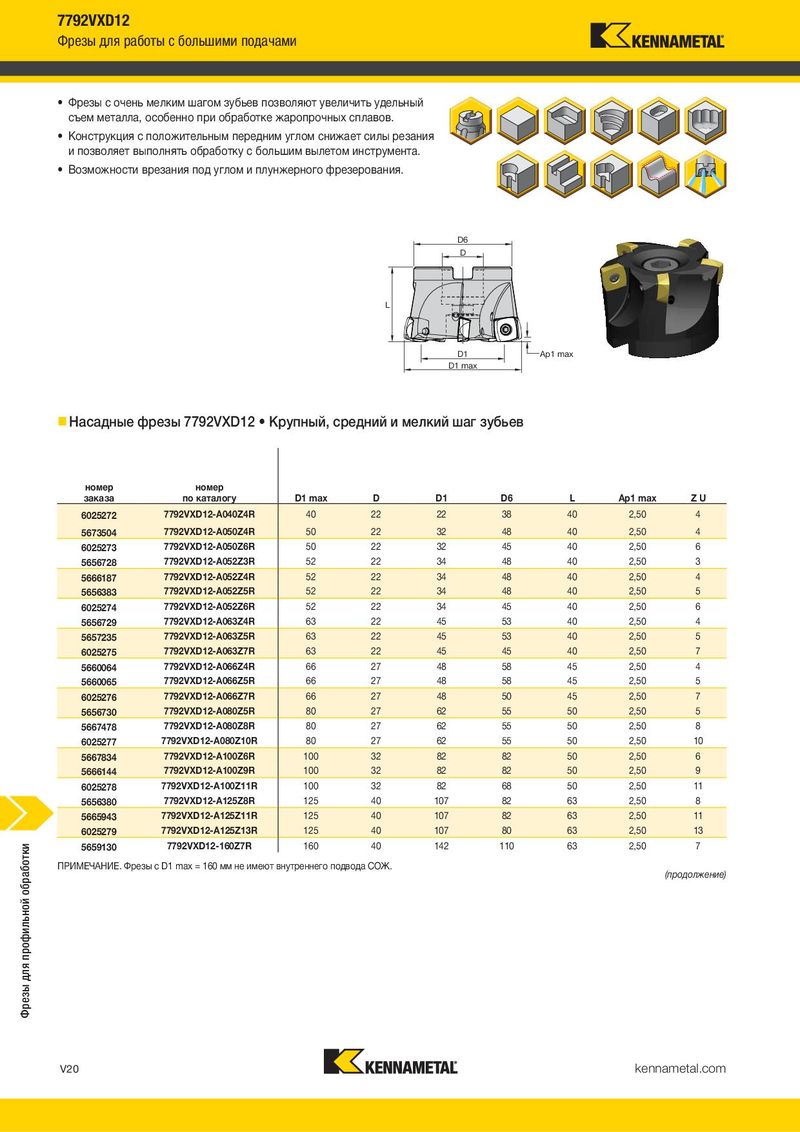

Насадные фрезы 7792VXD12 Крупный, средний и мелкий шаг зубьев
номер номер
| заказа | D1 max по каталогу | D | D1 | D6 | L | Ap1 max | Z U | |
| 6025272 | 7792VXD12-A040Z4R | 40 | 22 | 22 | 38 | 40 | 2,50 | 4 |
| 5673504 | 7792VXD12-A050Z4R | 50 | 22 | 32 | 48 | 40 | 2,50 | 4 |
| 6025273 | 7792VXD12-A050Z6R | 50 | 22 | 32 | 45 | 40 | 2,50 | 6 |
| 5656728 | 7792VXD12-A052Z3R | 52 | 22 | 34 | 48 | 40 | 2,50 | 3 |
| 5666187 | 7792VXD12-A052Z4R | 52 | 22 | 34 | 48 | 40 | 2,50 | 4 |
| 5656383 | 7792VXD12-A052Z5R | 52 | 22 | 34 | 48 | 40 | 2,50 | 5 |
| 6025274 | 7792VXD12-A052Z6R | 52 | 22 | 34 | 45 | 40 | 2,50 | 6 |
| 5656729 | 7792VXD12-A063Z4R | 63 | 22 | 45 | 53 | 40 | 2,50 | 4 |
| 5657235 | 7792VXD12-A063Z5R | 63 | 22 | 45 | 53 | 40 | 2,50 | 5 |
| 6025275 | 7792VXD12-A063Z7R | 63 | 22 | 45 | 45 | 40 | 2,50 | 7 |
| 5660064 | 7792VXD12-A066Z4R | 66 | 27 | 48 | 58 | 45 | 2,50 | 4 |
| 5660065 | 7792VXD12-A066Z5R | 66 | 27 | 48 | 58 | 45 | 2,50 | 5 |
| 6025276 | 7792VXD12-A066Z7R | 66 | 27 | 48 | 50 | 45 | 2,50 | 7 |
| 5656730 | 7792VXD12-A080Z5R | 80 | 27 | 62 | 55 | 50 | 2,50 | 5 |
| 5667478 | 7792VXD12-A080Z8R | 80 | 27 | 62 | 55 | 50 | 2,50 | 8 |
| 6025277 | 7792VXD12-A080Z10R | 80 | 27 | 62 | 55 | 50 | 2,50 | 10 |
| 5667834 | 7792VXD12-A100Z6R | 100 | 32 | 82 | 82 | 50 | 2,50 | 6 |
| 5666144 | 7792VXD12-A100Z9R | 100 | 32 | 82 | 82 | 50 | 2,50 | 9 |
| 6025278 | 7792VXD12-A100Z11R | 100 | 32 | 82 | 68 | 50 | 2,50 | 11 |
| 5656380 | 7792VXD12-A125Z8R | 125 | 40 | 107 | 82 | 63 | 2,50 | 8 |
| 5665943 | 7792VXD12-A125Z11R | 125 | 40 | 107 | 82 | 63 | 2,50 | 11 |
| 6025279 | 7792VXD12-A125Z13R | 125 | 40 | 107 | 80 | 63 | 2,50 | 13 |
| 5659130 | 7792VXD12-160Z7R | 160 | 40 | 142 | 110 | 63 | 2,50 | 7 |
ПРИМЕЧАНИЕ. Фрезы с D1 max = 160 мм не имеют внутреннего подвода СОЖ. (продолжение)
винт с потайной винт с потайной
номер винт oтвертка головкой и канавкой головкой и канавкой
| по каталогу пластины | Нм | Torx | для СОЖ для СОЖ | ||
| 7792VXD12-A040Z4R | D4010T | 3,1 | T15 | KLSSM22-39-CG — | |
| 7792VXD12-A050Z4R | D4012T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A050Z6R | D4010T | 3,1 | TB15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A052Z3R | D4012T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A052Z4R | D4012T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A052Z5R | D4010T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A052Z6R | D4010T | 3,1 | TB15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A063Z4R | D4012T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A063Z5R | D4012T | 3,1 | T15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A063Z7R | D4010T | 3,1 | TB15 | M10 1.5 X 25 SHCS | — |
| 7792VXD12-A066Z4R | D4012T | 3,1 | T15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A066Z5R | D4012T | 3,1 | T15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A066Z7R | D4010T | 3,1 | TB15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A080Z5R | D4012T | 3,1 | T15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A080Z8R | D4012T | 3,1 | T15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A080Z10R | D4010T | 3,1 | TB15 | M12 X 1.75 X 30 SHCS | — |
| 7792VXD12-A100Z6R | D4012T | 3,1 | T15 | M16 X 2 X 40 SHCS | — |
| 7792VXD12-A100Z9R | D4012T | 3,1 | T15 | M16 X 2 X 40 SHCS | — |
| 7792VXD12-A100Z11R | 3,1 | ||||
| D4010T | TB15 | M16 X 2 X 40 SHCS | — | ||
| 7792VXD12-A125Z8R | D4012T | 3,1 | T15 | M20 X 2.5 X 50 SHCS | — |
| 7792VXD12-A125Z11R | D4012T | 3,1 | T15 | M20 X 2.5 X 50 SHCS | — |
| 7792VXD12-A125Z13R | D4010T | 3,1 | TB15 | M20 X 2.5 X 50 SHCS | — |
| 7792VXD12-160Z7R | D4012T | 3,1 | T15 | — — |
ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35.
| номер заказа | номер по каталогу | D1 max | D | D1 | D6 | L | Ap1 max | ZU |
| 6025272 | 7792VXD12-A040Z4R | 40 | 22 | 22 | 38 | 40 | 2,50 | 4 |
| 5673504 | 7792VXD12-A050Z4R | 50 | 22 | 32 | 48 | 40 | 2,50 | 4 |
| 6025273 | 7792VXD12-A050Z6R | 50 | 22 | 32 | 45 | 40 | 2,50 | 6 |
| 5656728 | 7792VXD12-A052Z3R | 52 | 22 | 34 | 48 | 40 | 2,50 | 3 |
| 5666187 | 7792VXD12-A052Z4R | 52 | 22 | 34 | 48 | 40 | 2,50 | 4 |
| 5656383 | 7792VXD12-A052Z5R | 52 | 22 | 34 | 48 | 40 | 2,50 | 5 |
| 6025274 | 7792VXD12-A052Z6R | 52 | 22 | 34 | 45 | 40 | 2,50 | 6 |
| 5656729 | 7792VXD12-A063Z4R | 63 | 22 | 45 | 53 | 40 | 2,50 | 4 |
| 5657235 | 7792VXD12-A063Z5R | 63 | 22 | 45 | 53 | 40 | 2,50 | 5 |
| 6025275 | 7792VXD12-A063Z7R | 63 | 22 | 45 | 45 | 40 | 2,50 | 7 |
| 5660064 | 7792VXD12-A066Z4R | 66 | 27 | 48 | 58 | 45 | 2,50 | 4 |
| 5660065 | 7792VXD12-A066Z5R | 66 | 27 | 48 | 58 | 45 | 2,50 | 5 |
| 6025276 | 7792VXD12-A066Z7R | 66 | 27 | 48 | 50 | 45 | 2,50 | 7 |
| 5656730 | 7792VXD12-A080Z5R | 80 | 27 | 62 | 55 | 50 | 2,50 | 5 |
| 5667478 | 7792VXD12-A080Z8R | 80 | 27 | 62 | 55 | 50 | 2,50 | 8 |
| 6025277 | 7792VXD12-A080Z10R | 80 | 27 | 62 | 55 | 50 | 2,50 | 10 |
| 5667834 | 7792VXD12-A100Z6R | 100 | 32 | 82 | 82 | 50 | 2,50 | 6 |
| 5666144 | 7792VXD12-A100Z9R | 100 | 32 | 82 | 82 | 50 | 2,50 | 9 |
| 6025278 | 7792VXD12-A100Z11R | 100 | 32 | 82 | 68 | 50 | 2,50 | 11 |
| 5656380 | 7792VXD12-A125Z8R | 125 | 40 | 107 | 82 | 63 | 2,50 | 8 |
| 5665943 | 7792VXD12-A125Z11R | 125 | 40 | 107 | 82 | 63 | 2,50 | 11 |
| 6025279 | 7792VXD12-A125Z13R | 125 | 40 | 107 | 80 | 63 | 2,50 | 13 |
| 5659130 | 7792VXD12-160Z7R | 160 | 40 | 142 | 110 | 63 | 2,50 | 7 |
