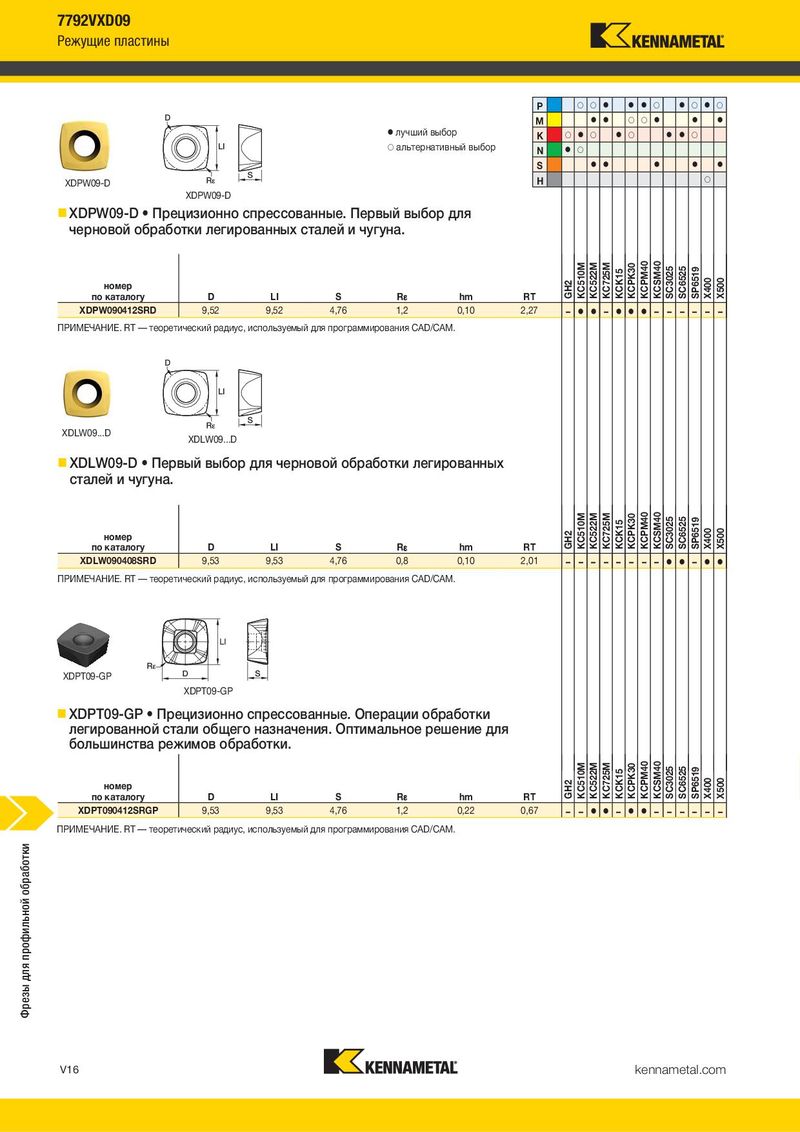

7792VXD09 7792VXP09
Режущие пластины Рекомендуемые начальные подачи •
P M лучший выбор K альтернативный выбор N S XDPW09-D H XDPW09-D
XDPW09-D • Прецизионно спрессованные. Первый выбор для
черновой обработки легированных сталей и чугуна.
номер
| по каталогу | D | LI | S | R | hm | RT | ||||
| XDPW090412SRD | 9,52 | 9,52 | 4,76 | 1,2 | 0,10 | 2,27 | – | – | – – – – – – |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
XDLW09...D XDLW09...D
XDLW09-D • Первый выбор для черновой обработки легированных
сталей и чугуна.
номер
| по каталогу | D | LI | S | R | hm | RT | |||
| XDLW090408SRD | 9,53 | 9,53 | 4,76 | 0,8 | 0,10 | 2,01 | – – – – – – – – | – |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
XDPT09-GP XDPT09-GP
XDPT09-GP • Прецизионно спрессованные. Операции обработки
легированной стали общего назначения. Оптимальное решение для
большинства режимов обработки.
номер
| по каталогу | D | LI | S | R | hm | RT | ||||
| XDPT090412SRGP | 9,53 | 9,53 | 4,76 | 1,2 | 0,22 | 0,67 | – – | – | – – – – – – |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
| Рекомендуемые начальные подачи [мм/зуб] • | Легкие режимы | Общего | Тяжелая |
| Высокопроизводительное фрезерование | обработки | назначения | обработка |
| При осевой глубине резания (ap) 1,50 | |||
| Значения подачи на зуб (fz) в | |||
| зависимости от ширины фрезерования (ae) | |||
| Геометрия | Геометрия |
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..D721 | 0,30 | 0,96 | 1,69 | 0,22 | 0,68 | 1,18 | 0,16 | 0,51 | 0,87 | 0,14 | 0,44 | 0,75 | 0,13 | 0,40 | 0,69 | .E..D721 |
| .E..D41 | 0,38 | 1,10 | 1,69 | 0,27 | 0,78 | 1,18 | 0,20 | 0,58 | 0,87 | 0,18 | 0,50 | 0,75 | 0,16 | 0,46 | 0,69 | .E..D41 |
| .E..D411 | 0,38 | 1,10 | 1,69 | 0,27 | 0,78 | 1,18 | 0,20 | 0,58 | 0,87 | 0,18 | 0,50 | 0,75 | 0,16 | 0,46 | 0,69 | .E..D411 |
| .S..D | 0,55 | 1,21 | 1,99 | 0,39 | 0,86 | 1,38 | 0,29 | 0,63 | 1,01 | 0,25 | 0,55 | 0,88 | 0,23 | 0,50 | 0,80 | .S..D |
| .S..GP | 0,55 | 1,22 | 2,01 | 0,39 | 0,86 | 1,39 | 0,29 | 0,64 | 1,02 | 0,25 | 0,55 | 0,89 | 0,23 | 0,51 | 0,81 | .S..GP |
| При осевой глубине резания (ap) 1,10 | ||||||||||||||||
| Значения подачи на зуб (fz) в | ||||||||||||||||
| зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..D721 | 0,35 | 1,12 | 1,98 | 0,25 | 0,79 | 1,37 | 0,19 | 0,59 | 1,01 | 0,16 | 0,51 | 0,87 | 0,15 | 0,47 | 0,80 | .E..D721 |
| .E..D41 | 0,44 | 1,28 | 1,98 | 0,32 | 0,90 | 1,37 | 0,24 | 0,67 | 1,01 | 0,21 | 0,58 | 0,87 | 0,19 | 0,53 | 0,80 | .E..D41 |
| .E..D411 | 0,44 | 1,28 | 1,98 | 0,32 | 0,90 | 1,37 | 0,24 | 0,67 | 1,01 | 0,21 | 0,58 | 0,87 | 0,19 | 0,53 | 0,80 | .E..D411 |
| .S..D | 0,64 | 1,42 | 2,35 | 0,45 | 1,00 | 1,61 | 0,34 | 0,74 | 1,18 | 0,30 | 0,64 | 1,02 | 0,27 | 0,59 | 0,93 | .S..D |
| .S..GP | 0,64 | 1,42 | 2,37 | 0,45 | 1,00 | 1,63 | 0,34 | 0,74 | 1,19 | 0,30 | 0,64 | 1,03 | 0,27 | 0,59 | 0,94 | .S..GP |
| При осевой глубине резания (ap) 0,90 | ||||||||||||||||
| Значения подачи на зуб (fz) в | ||||||||||||||||
| зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..D721 | 0,39 | 1,24 | 2,20 | 0,28 | 0,88 | 1,52 | 0,21 | 0,65 | 1,11 | 0,18 | 0,56 | 0,96 | 0,17 | 0,52 | 0,88 | .E..D721 |
| .E..D41 | 0,48 | 1,42 | 2,20 | 0,35 | 1,00 | 1,52 | 0,26 | 0,74 | 1,11 | 0,23 | 0,64 | 0,96 | 0,21 | 0,59 | 0,88 | .E..D41 |
| .E..D411 | 0,48 | 1,42 | 2,20 | 0,35 | 1,00 | 1,52 | 0,26 | 0,74 | 1,11 | 0,23 | 0,64 | 0,96 | 0,21 | 0,59 | 0,88 | .E..D411 |
| .S..D | 0,70 | 1,57 | 2,61 | 0,50 | 1,10 | 1,78 | 0,37 | 0,81 | 1,30 | 0,33 | 0,71 | 1,12 | 0,30 | 0,64 | 1,03 | .S..D |
| .S..GP | 0,70 | 1,58 | 2,65 | 0,50 | 1,11 | 1,80 | 0,37 | 0,82 | 1,31 | 0,33 | 0,71 | 1,14 | 0,30 | 0,65 | 1,04 | .S..GP |
| Рекомендуемые начальные подачи • Плунжерное фрезерование • IC 09 • fz [мм/зуб] | ||||||||||||||||
| Значение подачи на зуб (fz) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | Максимальная радиальная глубина резания (ae) 6 мм | пластины | ||||||||||||||
| .E..D721 | 0,06 | 0,18 | 0,30 | .E..D721 | ||||||||||||
| .E..D41 | 0,07 | 0,20 | 0,30 | .E..D41 | ||||||||||||
| .E..D411 | 0,07 | 0,20 | 0,30 | .E..D411 | ||||||||||||
| .S..D | 0,10 | 0,22 | 0,35 | .S..D | ||||||||||||
| .S..GP | 0,10 | 0,22 | 0,35 | .S..GP |
ПРИМЕЧАНИЕ. Дополнительная информация об использовании серии 7792VX для операций плунжерного фрезерования представлена на стр. V33. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
