Сверла с PCD • Композиты CFRP-Ti Рекомендации по применению

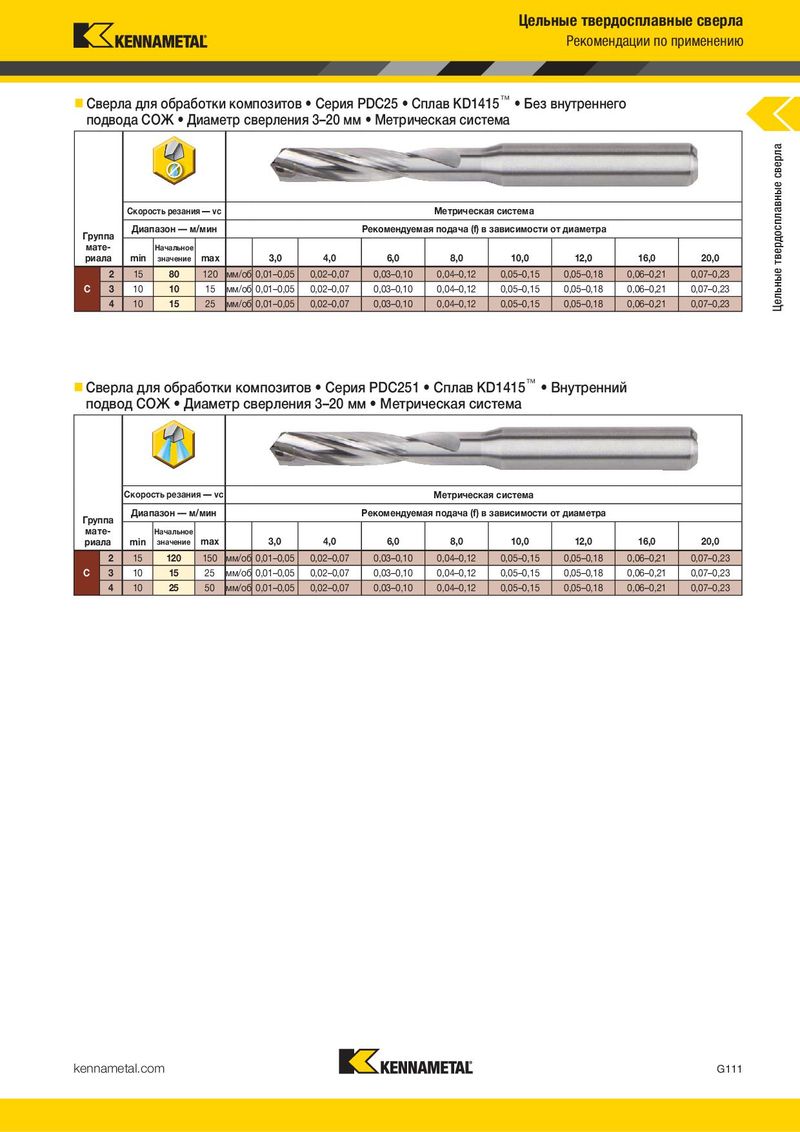

Сверла для обработки композитов • Серия PDC25 • Сплав KD1415™ • Без внутреннего
подвода СОЖ • Диаметр сверления 3–20 мм • Метрическая система
Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное
| риала | min | значение | max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||||||
| 2 | 15 | 80 | 120 мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 | ||||||||
| L4 max | ||||||||||||||||||
| C | 3 | 10 | 10 | 15 | мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 | ||||||
| 4 | 10 | 15 | 25 | мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 |
Спиральные сверла со вставками PCD • Серия PDC251 • ~3 x D
диаметр D1
| KD1415 | мм | дюйм | L | L3 | L4 max | |
| PDC251A04763DA | 4,7630 | 0.188 | 66 | 28 | 20 | |
| PDC251A06350DA | 6,3500 | 0.250 | 79 | 34 | 24 | |
| PDC251A07938DA * | 7,9380 | 0.313 | 79 | 41 | 29 | |
| PDC251A09525DA * | 9,5250 | 0.375 | 89 | 47 | 35 | |
| PDC251A11113DA * | 11,1130 | 0.438 | 102 | 55 | 40 | |
| PDC251A12700DA * | 12,7000 | 0.500 | 107 | 60 | 43 | |
| ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. | ||||||
| Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. | ||||||
| Точность изготовления • Метрическая система |
| диаметр D1 | D1 допуск k6 | D допуск h6 | |
| >3–6 | 0,001/0,009 | 0,000/-0,008 | |
| >6–10 | 0,001/0,010 | 0,000/-0,009 | |
| >10–18 | 0,001/0,012 | 0,000/-0,011 | |
| >18–25,4 | 0,002/0,015 | 0,000/-0,013 |
лучший выбор альтернативный выбор
| L5 | LS | D |
| 0,8 | 36 | 6 |
| 1,1 | 36 | 8 |
| 1,4 | 36 | 8 |
| 1,7 | 40 | 10 |
| 2,0 | 45 | 12 |
| 2,3 | 45 | 14 |
Сверла для обработки композитов • Серия PDC251 • Сплав KD1415™ • Внутренний
подвод СОЖ • Диаметр сверления 3–20 мм • Метрическая система
Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное
| риала | min | значение | max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | ||||||
| 2 | 15 | 120 | 150 мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 | |||||||
| C | 3 | 10 | 15 | 25 | мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 | |||||
| 4 | 10 | 25 | 50 | мм/об 0,01–0,05 | 0,02–0,07 | 0,03–0,10 | 0,04–0,12 | 0,05–0,15 | 0,05–0,18 | 0,06–0,21 | 0,07–0,23 |
C2 CFRP/алюминий C3 CFRP/титан C4 CFRP/нержавеющая сталь
