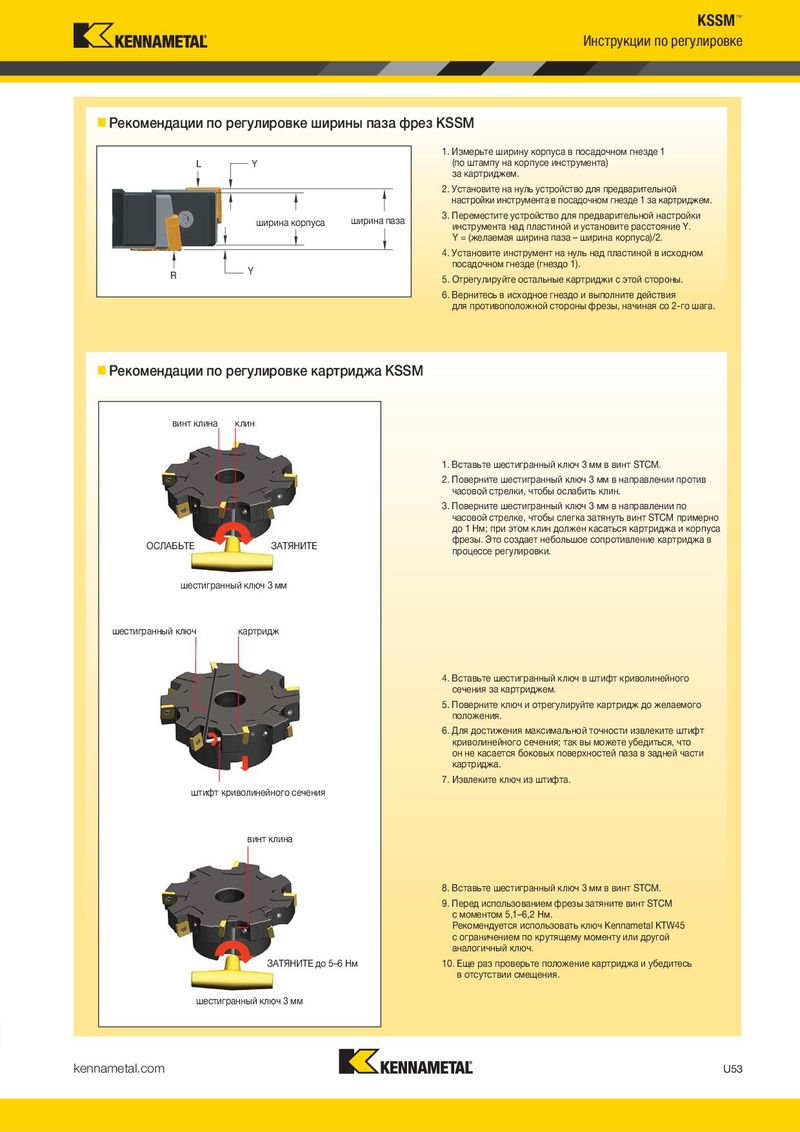

KSSM™ • IC12 KSSM™ Режущие пластины Инструкции по регулировке • Средние режимы резания. • Прецизионно-шлифованная. P       Рекомендации по регулировке ширины паза фрез KSSM • Передний угол 5°. M        лучший выбор     1. Измерьте ширину корпуса в посадочном гнезде 1 K • Четыре режущих кромки.  альтернативный выбор L Y (по штампу на корпусе инструмента) N  за картриджем. S     2. Установите на нуль устройство для предварительной H настройки инструмента в посадочном гнезде 1 за картриджем. 3. Переместите устройство для предварительной настройки ширина корпуса ширина паза инструмента над пластиной и установите расстояние Y. Y = (желаемая ширина паза – ширина корпуса)/2. SDET-GB2 SDPT-GB2 4. Установите инструмент на нуль над пластиной в исходном SDET-GB2 посадочном гнезде (гнездо 1). SDPT-GB2 R Y 5. Отрегулируйте остальные картриджи с этой стороны.  SDET-GB2 6. Вернитесь в исходное гнездо и выполните действия для противоположной стороны фрезы, начиная со 2-го шага. KCPM40 KCSM30 KCSM40 KC410M KC520M KC522M KC725M KCPK30 KCK15 число номер по режущих каталогу D S L10 BS R hm кромок SDET1204PDELGB2 12,70 4,76 12,70 3,32 0,8 0,08 4 –  –    – – –  Рекомендации по регулировке картриджа KSSM SDET1204PDERGB2 12,70 4,76 12,70 3,32 0,8 0,08 4 –  –     –  SDET1204PDSLGB2 12,70 4,76 12,70 3,32 0,8 0,13 4 – – –  –  – – – SDET1204PDSRGB2 12,70 4,76 12,70 3,32 0,8 0,13 4 –  –     – – винт клина клин SDET120412PDELGB2 12,70 4,76 12,70 3,05 1,2 0,08 4 –  –   – – – – SDET120412PDERGB2 12,70 4,76 12,70 3,05 1,2 0,08 4 –  –     – – SDET120416SNGB2 12,70 4,76 12,70 — 1,6 0,13 4 –  –    – – – 1. Вставьте шестигранный ключ 3 мм в винт STCM. SDET120420SNGB2 12,70 4,76 12,70 — 2,0 0,13 4 –  –     – – 2. Поверните шестигранный ключ 3 мм в направлении против SDET120424SNGB2 12,70 4,76 12,70 — 2,4 0,13 4 – – –    – – – часовой стрелки, чтобы ослабить клин. SDET120432SNGB2 12,70 4,76 12,70 — 3,2 0,13 4 –  –    – – – 3. Поверните шестигранный ключ 3 мм в направлении по часовой стрелке, чтобы слегка затянуть винт STCM примерно SDET120432XENGB2 12,70 4,76 12,70 — 3,2 0,08 2 – – –  – – – – – до 1 Нм; при этом клин должен касаться картриджа и корпуса SDET120464SNGB2 12,70 4,76 12,70 — 6,4 0,13 2 – – – – –  – – – фрезы. Это создает небольшое сопротивление картриджа в ОСЛАБЬТЕ ЗАТЯНИТЕ процессе регулировки. • Средние режимы резания. • Прецизионно-шлифованная. шестигранный ключ 3 мм • Передняя поверхность 5°. • Четыре режущих кромки. шестигранный ключ картридж  SDPT-GB2 4. Вставьте шестигранный ключ в штифт криволинейного KCPM40 KCSM30 KCSM40 KC410M KC520M KC522M KC725M KCPK30 сечения за картриджем. KCK15 число номер по режущих 5. Поверните ключ и отрегулируйте картридж до желаемого каталогу D S L10 BS R hm кромок положения. SDPT1204PDERGB2 12,70 4,76 12,70 2,70 0,8 0,08 4 – – –     –  6. Для достижения максимальной точности извлеките штифт SDPT1204PDSRGB2 12,70 4,76 12,70 2,70 0,8 0,13 4 – – –     –  криволинейного сечения; так вы можете убедиться, что он не касается боковых поверхностей паза в задней части картриджа. 7. Извлеките ключ из штифта. Фрезерование пазов Рекомендуемые начальные подачи штифт криволинейного сечения  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка винт клина Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины 8. Вставьте шестигранный ключ 3 мм в винт STCM. .F..LE 0,12 0,42 0,74 0,08 0,30 0,54 0,06 0,23 0,40 0,06 0,20 0,35 0,05 0,18 0,32 .F..LE 9. Перед использованием фрезы затяните винт STCM .E..LD 0,17 0,47 0,82 0,12 0,34 0,59 0,09 0,26 0,44 0,08 0,22 0,38 0,07 0,20 0,35 .E..LD с моментом 5,1–6,2 Нм. Рекомендуется использовать ключ Kennametal KTW45 .E..LD2 0,12 0,46 0,81 0,09 0,33 0,58 0,07 0,25 0,43 0,06 0,22 0,38 0,05 0,20 0,35 .E..LD2 с ограничением по крутящему моменту или другой .E..GB 0,23 0,53 0,89 0,17 0,38 0,64 0,13 0,29 0,48 0,11 0,25 0,41 0,10 0,23 0,38 .E..GB аналогичный ключ. .E..GB2 0,23 0,53 0,89 0,17 0,38 0,64 0,13 0,29 0,48 0,11 0,25 0,41 0,10 0,23 0,38 .E..GB2 ЗАТЯНИТЕ до 5–6 Нм 10. Еще раз проверьте положение картриджа и убедитесь .S..GB 0,23 0,59 0,95 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,25 0,41 .S..GB в отсутствии смещения. .S..GB2 0,23 0,59 0,95 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,25 0,41 .S..GB2 шестигранный ключ 3 мм .S..GN 0,23 0,59 0,95 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,25 0,41 .S..GN ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. U52 kennametal.com kennametal.com U53
