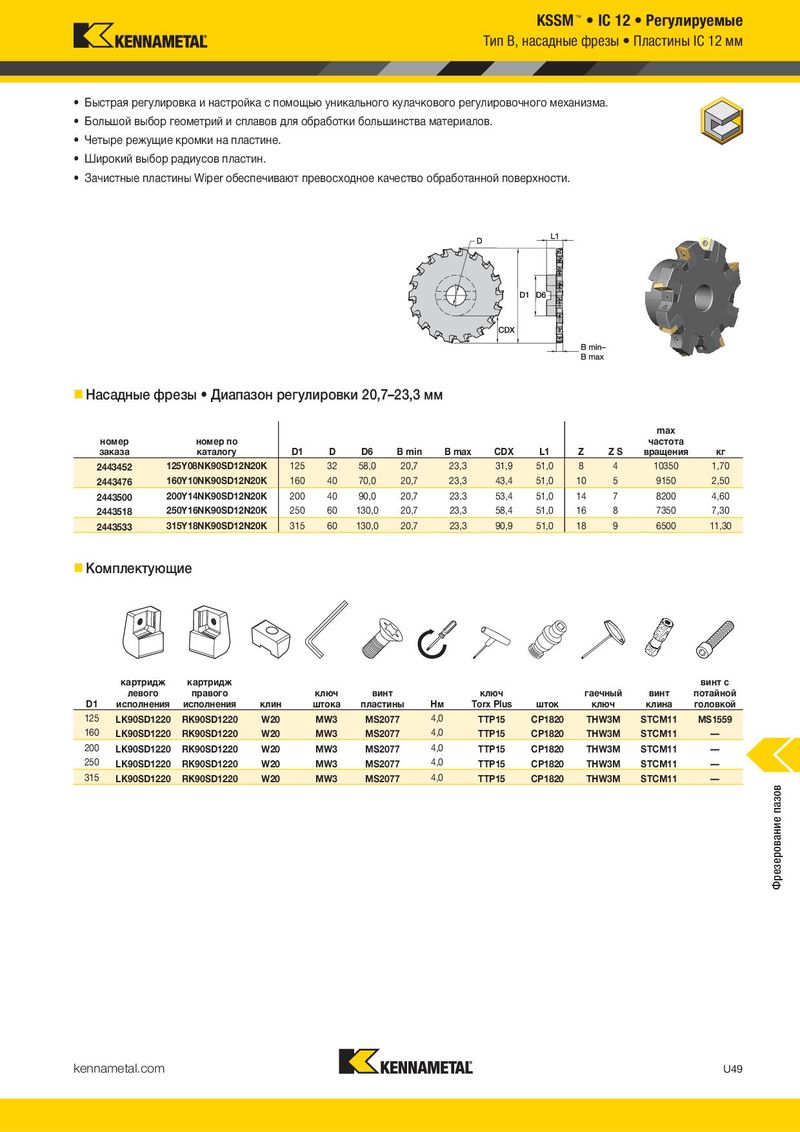

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1443

Предыдущая страница Следующая страница

Навигация

KSSM™ • IC 12 • Регулируемые Тип B, насадные фрезы • Пластины IC 12 мм • Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма. • Большой выбор геометрий и сплавов для обработки большинства материалов. • Четыре режущие кромки на пластине. • Широкий выбор радиусов пластин. • Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности. „ Насадные фрезы • Диапазон регулировки 20,7–23,3 мм max номер номер по частота заказа каталогу D1 D D6 B min B max CDX L1 Z ZS вращения кг 2443452 125Y08NK90SD12N20K 125 32 58,0 20,7 23,3 31,9 51,0 8 4 10350 1,70 2443476 160Y10NK90SD12N20K 160 40 70,0 20,7 23,3 43,4 51,0 10 5 9150 2,50 2443500 200Y14NK90SD12N20K 200 40 90,0 20,7 23,3 53,4 51,0 14 7 8200 4,60 2443518 250Y16NK90SD12N20K 250 60 130,0 20,7 23,3 58,4 51,0 16 8 7350 7,30 2443533 315Y18NK90SD12N20K 315 60 130,0 20,7 23,3 90,9 51,0 18 9 6500 11,30 „ Комплектующие картридж картридж винт с левого правого ключ винт ключ гаечный винт потайной D1 исполнения исполнения клин штока пластины Нм Torx Plus шток ключ клина головкой 125 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 MS1559 160 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 — 200 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 — 250 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 — 315 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 — Фрезерование пазов kennametal.com U49
