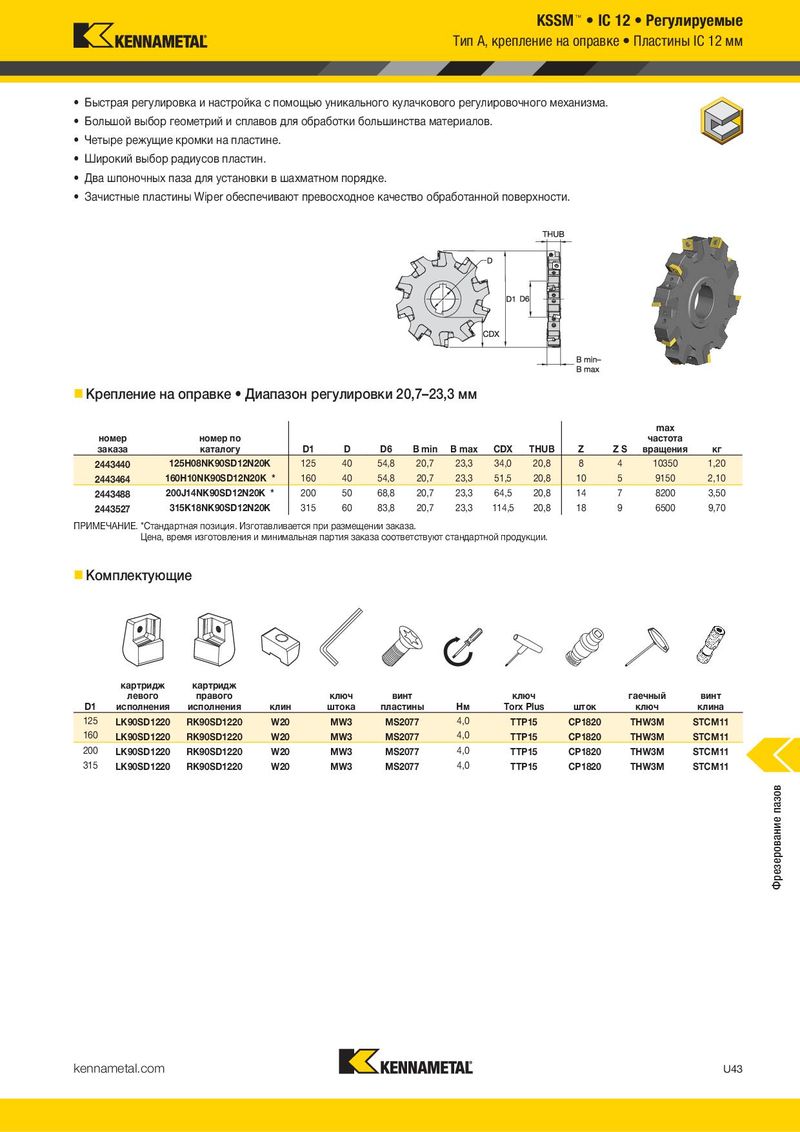

KSSM™ • IC 12 • Регулируемые Тип A, крепление на оправке • Пластины IC 12 мм • Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма. • Большой выбор геометрий и сплавов для обработки большинства материалов. • Четыре режущие кромки на пластине. • Широкий выбор радиусов пластин. • Два шпоночных паза для установки в шахматном порядке. • Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности. „ Крепление на оправке • Диапазон регулировки 20,7–23,3 мм max номер номер по частота заказа каталогу D1 D D6 B min B max CDX THUB Z ZS вращения кг 2443440 125H08NK90SD12N20K 125 40 54,8 20,7 23,3 34,0 20,8 8 4 10350 1,20 2443464 160H10NK90SD12N20K * 160 40 54,8 20,7 23,3 51,5 20,8 10 5 9150 2,10 2443488 200J14NK90SD12N20K * 200 50 68,8 20,7 23,3 64,5 20,8 14 7 8200 3,50 2443527 315K18NK90SD12N20K 315 60 83,8 20,7 23,3 114,5 20,8 18 9 6500 9,70 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие картридж картридж левого правого ключ винт ключ гаечный винт D1 исполнения исполнения клин штока пластины Нм Torx Plus шток ключ клина 125 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 160 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 200 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 315 LK90SD1220 RK90SD1220 W20 MW3 MS2077 4,0 TTP15 CP1820 THW3M STCM11 Фрезерование пазов kennametal.com U43
