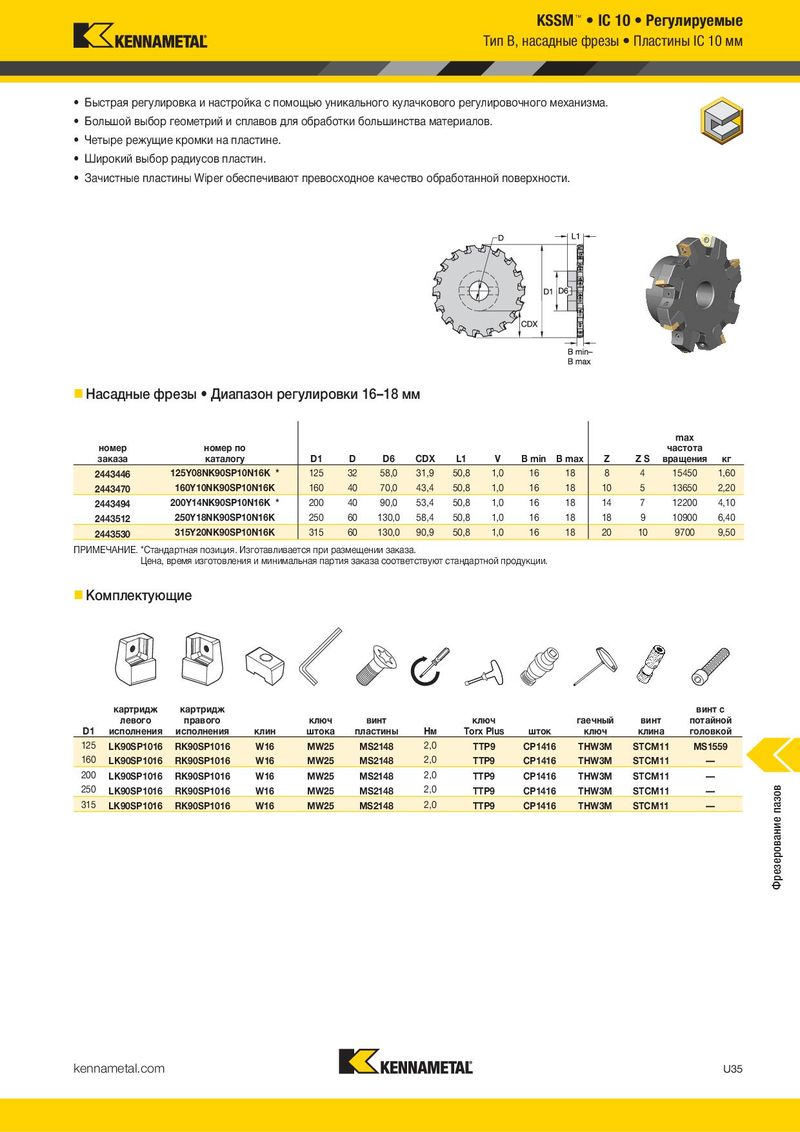

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1429
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма.
- Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Четыре режущие кромки на пластине.
- Четыре режущие кромки на пластине.
- Широкий выбор радиусов пластин.
- Широкий выбор радиусов пластин.
- Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности.
- Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности.
Насадные фрезы Диапазон регулировки 14–16 мм Насадные фрезы Диапазон регулировки 16–18 мм
max max
номер номер по частота номер номер по частота
| заказа | каталогу | D1 | D | D6 | CDX | L1 | V | B min | B max | Z | Z S | вращения | кг | |
| 2442598 | 100Y06NK90SP10N14K | 100 | 27 | 48,0 | 24,4 | 50,8 | 1,0 | 14 | 16 | 6 | 3 | 17250 | 0,90 | |
| 2443443 | 125Y08NK90SP10N14K | 125 | 32 | 58,0 | 31,9 | 50,8 | 1,0 | 14 | 16 | 8 | 4 | 15450 | 1,40 | |
| 2443467 | 160Y10NK90SP10N14K | 160 | 40 | 70,0 | 43,4 | 50,8 | 1,0 | 14 | 16 | 10 | 5 | 13650 | 2,00 | |
| 2443491 | 200Y14NK90SP10N14K | 200 | 40 | 90,0 | 53,4 | 50,8 | 1,0 | 14 | 16 | 14 | 7 | 12200 | 3,70 |
| заказа | каталогу D1 | D | D6 | CDX | L1 | V | B min | B max | Z | Z S | вращения | кг | |
| 2443446 | 125Y08NK90SP10N16K * | 125 | 32 | 58,0 | 31,9 | 50,8 | 1,0 | 16 | 18 | 8 | 4 | 15450 | 1,60 |
| 2443470 | 160Y10NK90SP10N16K | 160 | 40 | 70,0 | 43,4 | 50,8 | 1,0 | 16 | 18 | 10 | 5 | 13650 | 2,20 |
| 2443494 | 200Y14NK90SP10N16K * | 200 | 40 | 90,0 | 53,4 | 50,8 | 1,0 | 16 | 18 | 14 | 7 | 12200 | 4,10 |
| 2443512 | 250Y18NK90SP10N16K | 250 | 60 | 130,0 | 58,4 | 50,8 | 1,0 | 16 | 18 | 18 | 9 | 10900 | 6,40 |
| 2443530 | 315Y20NK90SP10N16K | 315 | 60 | 130,0 | 90,9 | 50,8 | 1,0 | 16 | 18 | 20 | 10 | 9700 | 9,50 |
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Комплектующие Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Комплектующие
картридж картридж винт с
| левого | правого | ключ | винт | ключ | гаечный | винт | потайной | |||||
| D1 | исполнения исполнения клин | штока | пластины | Нм | Torx Plus | шток | ключ | клина | головкой | |||
| 100 | LK90SP1014 RK90SP1014 | W14 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | MS1556 | ||
| 125 | LK90SP1014 RK90SP1014 | W14 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | MS1559 | ||
| 160 | LK90SP1014 RK90SP1014 | W14 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | — | ||
| 200 | LK90SP1014 RK90SP1014 | W14 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | — |
картридж картридж винт с
| левого правого | ключ | винт | ключ | гаечный | винт | потайной | ||||||
| D1 | исполнения | исполнения клин | штока | пластины | Нм | Torx Plus | шток | ключ | клина | головкой | ||
| 125 | 2,0 | |||||||||||
| LK90SP1016 | RK90SP1016 | W16 | MW25 | MS2148 | TTP9 | CP1416 | THW3M | STCM11 | MS1559 | |||
| 160 | 2,0 | |||||||||||
| LK90SP1016 | RK90SP1016 | W16 | MW25 | MS2148 | TTP9 | CP1416 | THW3M | STCM11 | — | |||
| 200 | LK90SP1016 | RK90SP1016 | W16 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | — | |
| 250 | LK90SP1016 | RK90SP1016 | W16 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | — | |
| 315 | LK90SP1016 | RK90SP1016 | W16 | MW25 | MS2148 | 2,0 | TTP9 | CP1416 | THW3M | STCM11 | — |
| номер заказа | номер по каталогу | D1 | D | D6 | CDX | L1 | V | B min | B max | Z | ZS | max частота вращения | кг |
| 2443446 | 125Y08NK90SP10N16K | 125 | 32 | 58,0 | 31,9 | 50,8 | 1,0 | 16 | 18 | 8 | 4 | 15450 | 1,60 |
| 2443470 | 160Y10NK90SP10N16K | 160 | 40 | 70,0 | 43,4 | 50,8 | 1,0 | 16 | 18 | 10 | 5 | 13650 | 2,20 |
| 2443494 | 200Y14NK90SP10N16K | 200 | 40 | 90,0 | 53,4 | 50,8 | 1,0 | 16 | 18 | 14 | 7 | 12200 | 4,10 |
| 2443512 | 250Y18NK90SP10N16K | 250 | 60 | 130,0 | 58,4 | 50,8 | 1,0 | 16 | 18 | 18 | 9 | 10900 | 6,40 |
| 2443530 | 315Y20NK90SP10N16K | 315 | 60 | 130,0 | 90,9 | 50,8 | 1,0 | 16 | 18 | 20 | 10 | 9700 | 9,50 |
