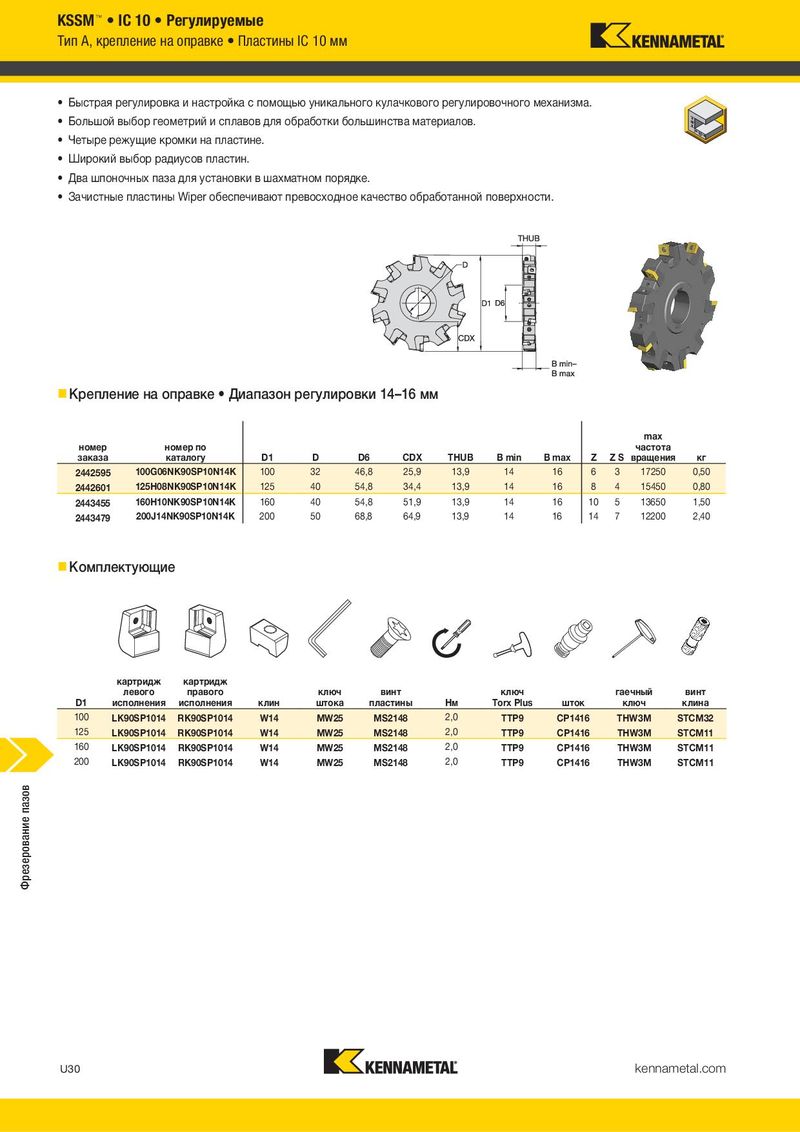

KSSM™ • IC 10 • Регулируемые Тип A, крепление на оправке • Пластины IC 10 мм • Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма. • Большой выбор геометрий и сплавов для обработки большинства материалов. • Четыре режущие кромки на пластине. • Широкий выбор радиусов пластин. • Два шпоночных паза для установки в шахматном порядке. • Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности. „ Крепление на оправке • Диапазон регулировки 14–16 мм max номер номер по частота заказа каталогу D1 D D6 CDX THUB B min B max Z ZS вращения кг 2442595 100G06NK90SP10N14K 100 32 46,8 25,9 13,9 14 16 6 3 17250 0,50 2442601 125H08NK90SP10N14K 125 40 54,8 34,4 13,9 14 16 8 4 15450 0,80 2443455 160H10NK90SP10N14K 160 40 54,8 51,9 13,9 14 16 10 5 13650 1,50 2443479 200J14NK90SP10N14K 200 50 68,8 64,9 13,9 14 16 14 7 12200 2,40 „ Комплектующие картридж картридж левого правого ключ винт ключ гаечный винт D1 исполнения исполнения клин штока пластины Нм Torx Plus шток ключ клина 100 LK90SP1014 RK90SP1014 W14 MW25 MS2148 2,0 TTP9 CP1416 THW3M STCM32 125 LK90SP1014 RK90SP1014 W14 MW25 MS2148 2,0 TTP9 CP1416 THW3M STCM11 160 LK90SP1014 RK90SP1014 W14 MW25 MS2148 2,0 TTP9 CP1416 THW3M STCM11 200 LK90SP1014 RK90SP1014 W14 MW25 MS2148 2,0 TTP9 CP1416 THW3M STCM11 Фрезерование пазов U30 kennametal.com
