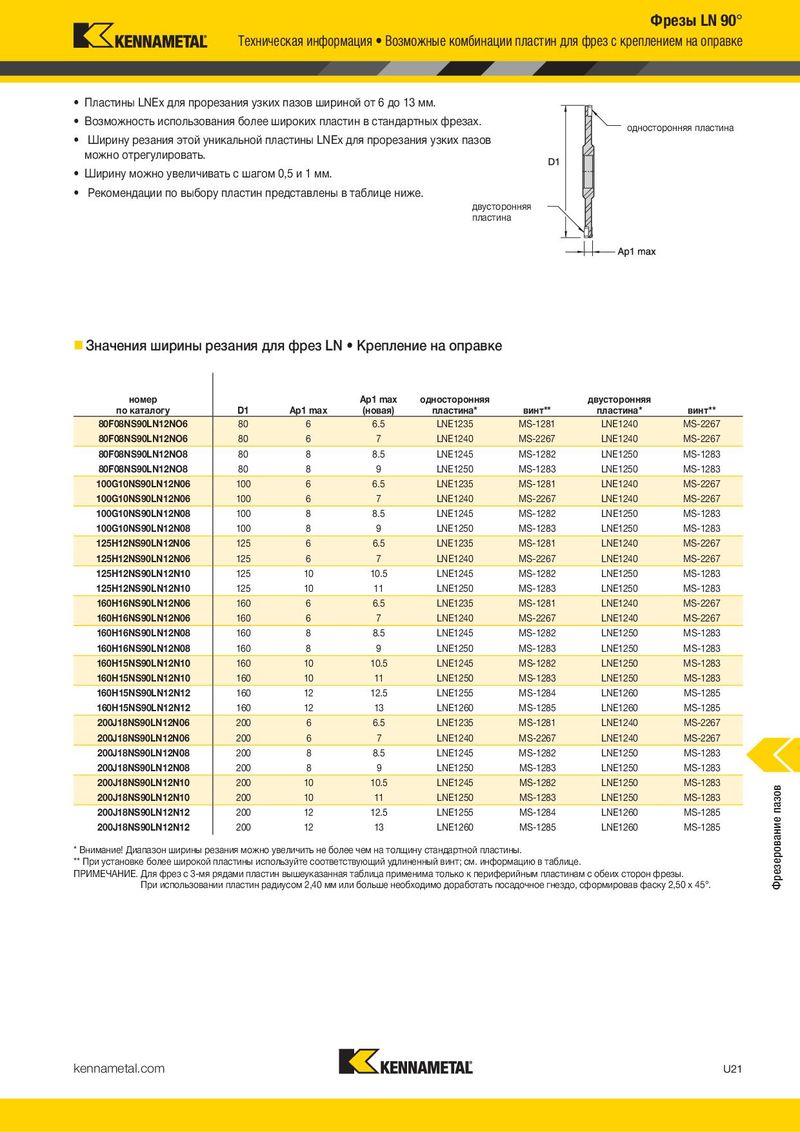

Фреза LN для прорезания пазов Техническая информация Возможные комбинации пластин для фрез с креплением на оправке
- Четыре режущие кромки.
- Пластины LNEx для прорезания узких пазов шириной от 6 до 13 мм.
- Геометрия со стружколомом для работы на средних режимах. P
- Возможность использования более широких пластин в стандартных фрезах.
односторонняя пластина M Ширину резания этой уникальной пластины LNEx для прорезания узких пазов
| лучший выбор | K | можно отрегулировать. |
| альтернативный выбор | N | • Ширину можно увеличивать с шагом 0,5 и 1 мм. |
S
- Рекомендации по выбору пластин представлены в таблице ниже.
LNEU-SGP H двусторонняя LNEU-SGP пластина
LNEU-SGP
число номер режущих
| по каталогу LI | W | S | R | hm | кромок | |||
| LNEU1235R03SGP 4 | 12,70 | 9,52 | 3,50 | 0,3 | 0,09 | 4 | – | – – – |
| LNEU1240R03SGP 4 | 12,70 | 9,52 | 4,00 | 0,3 | 0,09 | 4 | – | – – – |
| LNEU1245R04SGP | 12,70 | 9,52 | 4,50 | 0,4 | 0,09 | 4 | – | – – – |
| LNEU1250R04SGP | 12,70 | 9,52 | 5,00 | 0,4 | 0,09 | 4 | – | Значения ширины резания для фрез LN • Крепление на оправке – – – |
| LNEU1245R08SGP | 12,70 | 9,52 | 4,50 | 0,8 | 0,09 | 4 | – | – – |
| LNEU1250R08SGP | 12,70 | 9,52 | 5,00 | 0,8 | 0,09 | 4 | – | – – – |
| LNEU1245R16SGP | 12,70 | 9,52 | 4,50 | 1,6 | 0,09 | 4 | – | – – – |
номер Ap1 max односторонняя двусторонняя
| по каталогу D1 | Ap1 max | (новая) | пластина* | винт** | пластина* | винт** | ||||||||
| 80F08NS90LN12NO6 | 80 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 | |||||||
| • Высокопрочная геометрия для черновых операций. | 80F08NS90LN12NO6 | 80 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 | ||||||
| • Четыре режущие кромки. | 80F08NS90LN12NO8 | 80 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 | ||||||
| 80F08NS90LN12NO8 | 80 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 | |||||||
| 100G10NS90LN12N06 | 100 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 | |||||||
| 100G10NS90LN12N06 | 100 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 | |||||||
| 100G10NS90LN12N08 | 100 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 | |||||||
| 100G10NS90LN12N08 | 100 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 | |||||||
| LNEQ | ||||||||||||||
| 125H12NS90LN12N06 | 125 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 | |||||||
| LNEQ | 125H12NS90LN12N06 | 125 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 | ||||||
| 125H12NS90LN12N10 | 125 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 | |||||||
| LNEQ | ||||||||||||||
| 125H12NS90LN12N10 | 125 | 10 | 11 | LNE1250 | MS-1283 | LNE1250 | MS-1283 | |||||||
| число | 160H16NS90LN12N06 | 160 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 | ||||||
| номер | режущих | |||||||||||||
| по каталогу | LI | W | S | R | hm | кромок | 160H16NS90LN12N06 | 160 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| LNEQ1235R03 4 | 12,70 | 9,52 | 3,50 | 0,3 | 0,05 | 4 | – – – 160H16NS90LN12N08 | 160 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| LNEQ1240R03 4 | 12,70 | 9,52 | 4,00 | 0,3 | 0,05 | 4 | – – – 160H16NS90LN12N08 | 160 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| LNEQ1245R04 | 12,70 | 9,52 | 4,50 | 0,4 | 0,05 | 4 | – 160H15NS90LN12N10 | 160 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| LNEQ1250R04 | 12,70 | 9,52 | 5,00 | 0,4 | 0,05 | 4 | – – – – 160H15NS90LN12N10 | 160 | 10 | 11 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| LNEQ1255R04 | 12,70 | 9,52 | 5,50 | 0,4 | 0,05 | 4 | – – – 160H15NS90LN12N12 | 160 | 12 | 12.5 | LNE1255 | MS-1284 | LNE1260 | MS-1285 |
| LNEQ1260R04 | 12,70 | 9,52 | 6,00 | 0,4 | 0,05 | 4 | – – 160H15NS90LN12N12 | 160 | 12 | 13 | LNE1260 | MS-1285 | LNE1260 | MS-1285 |
| 200J18NS90LN12N06 | 200 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 | |||||||
| 200J18NS90LN12N06 | 200 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 | |||||||
| 200J18NS90LN12N08 | 200 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 | |||||||
| 200J18NS90LN12N08 | 200 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 | |||||||
| 200J18NS90LN12N10 | 200 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| номер по каталогу | D1 | Ap1 max | Ap1 max (новая) | односторонняя пластина | винт | двусторонняя пластина | винт |
| 80F08NS90LN12NO6 | 80 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 |
| 80F08NS90LN12NO6 | 80 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| 80F08NS90LN12NO8 | 80 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 80F08NS90LN12NO8 | 80 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 100G10NS90LN12N06 | 100 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 |
| 100G10NS90LN12N06 | 100 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| 100G10NS90LN12N08 | 100 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 100G10NS90LN12N08 | 100 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 125H12NS90LN12N06 | 125 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 |
| 125H12NS90LN12N06 | 125 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| 125H12NS90LN12N10 | 125 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 125H12NS90LN12N10 | 125 | 10 | 11 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 160H16NS90LN12N06 | 160 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 |
| 160H16NS90LN12N06 | 160 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| 160H16NS90LN12N08 | 160 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 160H16NS90LN12N08 | 160 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 160H15NS90LN12N10 | 160 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 160H15NS90LN12N10 | 160 | 10 | 11 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 160H15NS90LN12N12 | 160 | 12 | 12.5 | LNE1255 | MS-1284 | LNE1260 | MS-1285 |
| 160H15NS90LN12N12 | 160 | 12 | 13 | LNE1260 | MS-1285 | LNE1260 | MS-1285 |
| 200J18NS90LN12N06 | 200 | 6 | 6.5 | LNE1235 | MS-1281 | LNE1240 | MS-2267 |
| 200J18NS90LN12N06 | 200 | 6 | 7 | LNE1240 | MS-2267 | LNE1240 | MS-2267 |
| 200J18NS90LN12N08 | 200 | 8 | 8.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 200J18NS90LN12N08 | 200 | 8 | 9 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 200J18NS90LN12N10 | 200 | 10 | 10.5 | LNE1245 | MS-1282 | LNE1250 | MS-1283 |
| 200J18NS90LN12N10 | 200 | 10 | 11 | LNE1250 | MS-1283 | LNE1250 | MS-1283 |
| 200J18NS90LN12N12 | 200 | 12 | 12.5 | LNE1255 | MS-1284 | LNE1260 | MS-1285 |
| 200J18NS90LN12N12 | 200 | 12 | 13 | LNE1260 | MS-1285 | LNE1260 | MS-1285 |
