KVNS ™ A2™
Фрезы для прорезания очень узких пазов

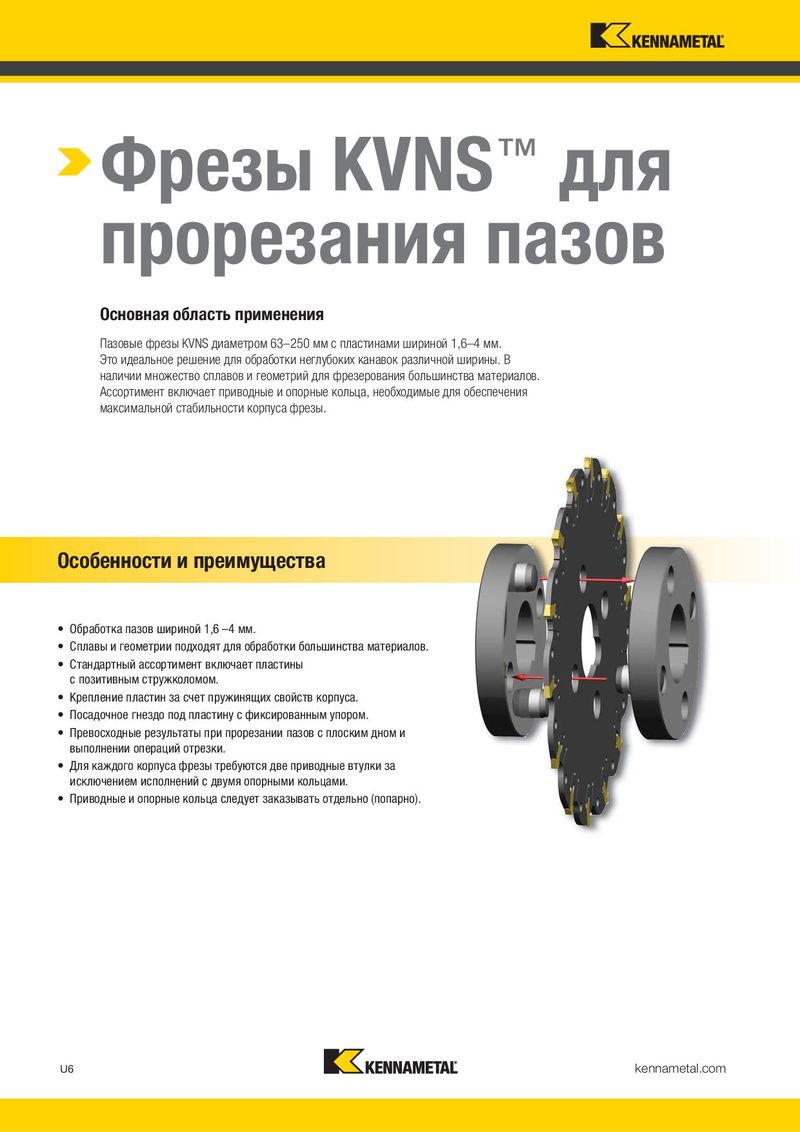

Фрезы KVNS™ для
прорезания пазов
Основная область применения
Пазовые фрезы KVNS диаметром 63–250 мм с пластинами шириной 1,6–4 мм.
Это идеальное решение для обработки неглубоких канавок различной ширины. В
наличии множество сплавов и геометрий для фрезерования большинства материалов.
Ассортимент включает приводные и опорные кольца, необходимые для обеспечения
максимальной стабильности корпуса фрезы.
Особенности и преимущества
- Обработка пазов шириной 1,6 –4 мм.
- Сплавы и геометрии подходят для обработки большинства материалов.
- Стандартный ассортимент включает пластины с позитивным стружколомом.
- Крепление пластин за счет пружинящих свойств корпуса.
- Посадочное гнездо под пластину с фиксированным упором.
- Превосходные результаты при прорезании пазов с плоским дном и выполнении операций отрезки.
- Для каждого корпуса фрезы требуются две приводные втулки за исключением исполнений с двумя опорными кольцами.
- Приводные и опорные кольца следует заказывать отдельно (попарно).
- Стандартный ассортимент включает режущие пластины с позитивным стружколомом.
- Посадочное гнездо под пластину с фиксированным упором.
- Превосходные результаты при прорезании пазов с плоским дном и выполнении операций отрезки.
- Для каждого корпуса фрезы требуются два приводных кольца (следует заказывать отдельно, попарно).
A2 Ширина резания 1,6 мм
номер номер max частота приводное
| заказа | по каталогу | D1 | D | B min | CDX | THUB | Z | вращения | пластина 1 | кольцо | кг | |
| 1246114 | 4.97060116 | 63 | 16 | 1,6 | 15,0 | 1,3 | 5 | 5100 | 3.90016____ | 1177888 | 0,03 | |
| 1246122 | 4.97080116 | 80 | 16 | 1,6 | 21,0 | 1,3 | 7 | 4000 | 3.90016____ | 1247091 | 0,04 | |
| 1246131 | 4.97101116 | 100 | 22 | 1,6 | 27,0 | 1,3 | 9 | 3200 | 3.90016____ | 1247085 | 0,07 | |
| 1246138 | 4.97123116 | 125 | 32 | 1,6 | 35,0 | 1,3 | 11 | 2600 | 3.90016____ | 1247087 | 0,10 | |
| A2 • Ширина резания 2,2 мм | ||||||||||||
| номер | номер | max частота | приводное | |||||||||
| заказа | по каталогу | D1 | D | B min | CDX | THUB | Z | вращения | пластина 1 | кольцо | кг | |
| 1246124 | 4.97080122 | 80 | 16 | 2,2 | 21,0 | 1,8 | 7 | 4000 | 3.90022____ | 1247091 | 0,05 | |
| 1246132 | 4.97101122 | 100 | 22 | 2,2 | 27,0 | 1,8 | 9 | 3200 | 3.90022____ | 1247085 | 0,08 | |
| 1246140 | 4.97123122 | 125 | 32 | 2,2 | 35,0 | 1,8 | 11 | 2600 | 3.90022____ | 1247087 | 0,12 | |
| 1246147 | 4.97164122 | 160 | 40 | 2,2 | 40,0 | 1,8 | 14 | 2000 | 3.90022____ | 1247082 | 0,30 | |
| A2 • Ширина резания 3 мм | ||||||||||||
| номер | номер | max частота | приводное | |||||||||
| заказа | по каталогу | D1 | D | B min | CDX | THUB | Z | вращения | пластина 1 | кольцо | кг | |
| 1246118 | 4.97060130 | 63 | 16 | 3,0 | 15,0 | 2,4 | 4 | 5100 | 3.90030____ | 1247088 | 0,05 | |
| 1246126 | 4.97080130 | 80 | 16 | 3,0 | 21,0 | 2,4 | 6 | 4000 | 3.90030____ | 1247091 | 0,08 | |
| 1246134 | 4.97101130 | 100 | 22 | 3,0 | 27,0 | 2,4 | 9 | 3200 | 3.90030____ | 1247085 | 0,13 | |
| 1246142 | 4.97123130 | 125 | 32 | 3,0 | 35,0 | 2,4 | 11 | 2600 | 3.90030____ | 1247087 | 0,20 | |
| 1246149 | 4.97164130 | 160 | 40 | 3,0 | 40,0 | 2,4 | 14 | 2000 | 3.90030____ | 1247082 | 0,35 | |
| 1246153 | 4.97204130 | 200 | 40 | 3,0 | 60,0 | 2,4 | 19 | 1600 | 3.90030____ | 1247082 | 0,50 | |
| 1246157 | 4.97254130 | 250 | 40 | 3,0 | 85,0 | 2,4 | 24 | 1300 | 3.90030____ | 1247082 | 0,80 |
A2 Ширина резания 4 мм
номер номер max частота приводное
| заказа | по каталогу | D1 | D | B min | CDX | THUB | Z | вращения | пластина 1 | кольцо | кг |
| 1246120 | 4.97060140 | 63 | 16 | 4,0 | 15,0 | 3,4 | 4 | 5100 | 3.90040___ | 1247088 | 0,06 |
| 1246129 | 4.97080140 | 80 | 16 | 4,0 | 21,0 | 3,4 | 6 | 4000 | 3.90040___ | 1247091 | 0,10 |
| 1246136 | 4.97101140 | 100 | 22 | 4,0 | 27,0 | 3,4 | 9 | 3200 | 3.90040___ | 1247085 | 0,15 |
| 1246145 | 4.97123140 | 125 | 32 | 4,0 | 35,0 | 3,4 | 11 | 2600 | 3.90040___ | 1247087 | 0,25 |
| 1246150 | 4.97164140 | 160 | 40 | 4,0 | 40,0 | 3,4 | 14 | 2000 | 3.90040___ | 1247082 | 0,40 |
| 1246154 | 4.97204140 | 200 | 40 | 4,0 | 60,0 | 3,4 | 19 | 1600 | 3.90040___ | 1247082 | 0,65 |
