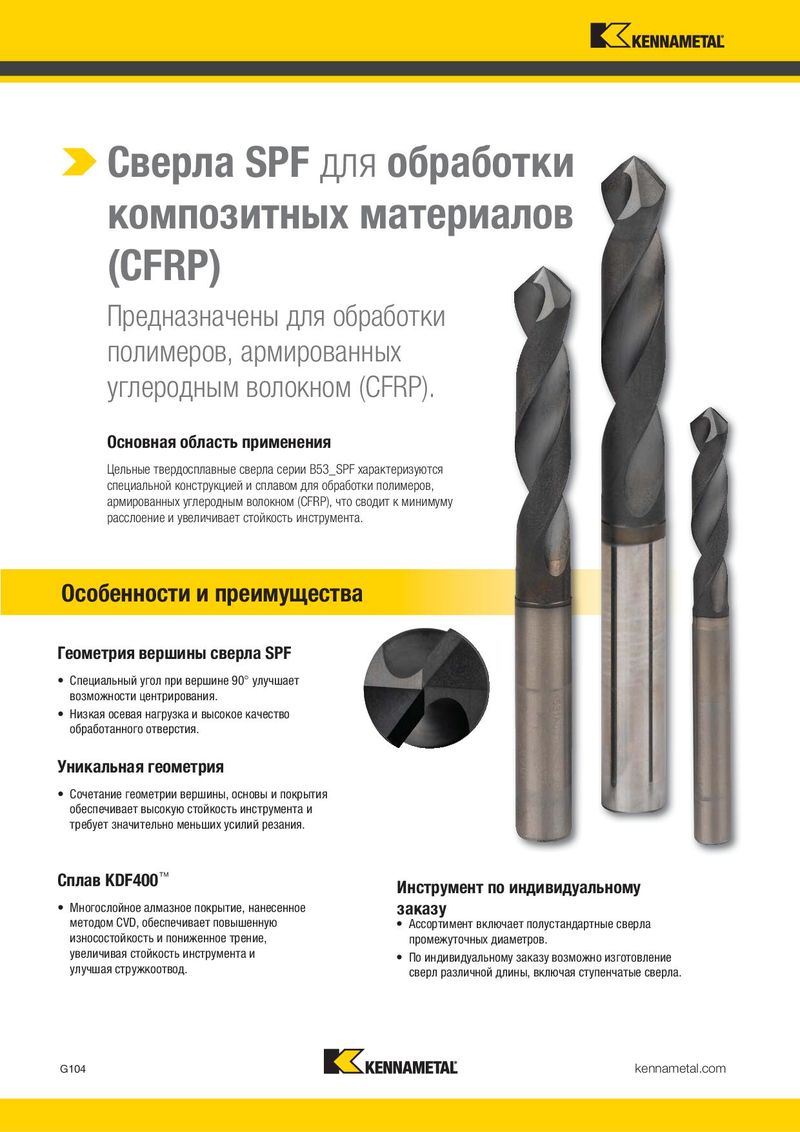

Сверла SPF для обработки

композитных материалов

(CFRP)

Предназначены для обработки

полимеров, армированных

углеродным волокном (CFRP).

Основная область применения

Цельные твердосплавные сверла серии B53_SPF характеризуются

специальной конструкцией и сплавом для обработки полимеров,

армированных углеродным волокном (CFRP), что сводит к минимуму

расслоение и увеличивает стойкость инструмента.

Особенности и преимущества

Геометрия вершины сверла SPF

  • Специальный угол при вершине 90° улучшает возможности центрирования.
  • Низкая осевая нагрузка и высокое качество обработанного отверстия.

Уникальная геометрия

  • Сочетание геометрии вершины, основы и покрытия обеспечивает высокую стойкость инструмента и требует значительно меньших усилий резания.

Сплав KDF400™

Инструмент по индивидуальному

  • Многослойное алмазное покрытие, нанесенное заказу методом CVD, обеспечивает повышенную Ассортимент включает полустандартные сверла износостойкость и пониженное трение, промежуточных диаметров. увеличивая стойкость инструмента и По индивидуальному заказу возможно изготовление улучшая стружкоотвод. сверл различной длины, включая ступенчатые сверла.

Сверла SPF Композитные материалы (CFRP)

Значения L, L3 и L4 max приведены в таблице размеров Цельные твердосплавные сверла на вкладке.

B531/B532_SPF ~3 x D/~5 x D

лучший выбор альтернативный выбор диаметр D1

минимальный • KDF400 удлиненное • KDF400ммдюймL5LSD
B531A03200SPFB532A03200SPF *3,200.12601,5366
B531A03300SPFB532A03300SPF *3,300.12991,5366
B531A03600SPFB532A03600SPF *3,600.14171,6366
B531A04000SPF– 4,000.15751,8366
B531A04366SPF *B532A04366SPF *4,366.17192,0366
B531A04851SPFB532A04851SPF *4,851.19102,2366
B531A04864SPF– 4,864.19152,2366
B531A05100SPF *B532A05100SPF5,100.20082,3366
B531A05200SPF *B532A05200SPF *5,200.20472,4366
B531A06000SPFB532A06000SPF6,000.23622,7366
B531A06375SPFB532A06375SPF *6,375.25102,9368
B531A06400SPFB532A06400SPF *6,400.25202,9368
B531A06500SPFB532A06500SPF *6,500.25593,0368
– B532A06700SPF *6,700.26383,0368
– B532A07200SPF7,200.28353,3368
B531A07938SPFB532A07938SPF *7,938.31253,6368
B531A09550SPF– 9,550.37604,34010
B531A09563SPFB532A09563SPF *9,563.37654,34010
B531A11125SPF *– 11,125.43805,14512
B531A12725SPFB532A12725SPF *12,725.50105,84514
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа.
Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
Точность изготовления • Метрическая системаC1CFRP, CFRP/CFRP
диаметр D1D1 допуск m7D допуск h6C2CFRP/алюминий
>3–60,004/0,0160,000/-0,008CFRP/титан
C3
>6–100,006/0,0210,000/-0,009
C4CFRP/нержавеющая сталь
>10–180,007/0,0250,000/-0,011
>18–25,40,008/0,0290,000/-0,013C5CFRP/алюминий/титан

Рекомендации по применению

™ Без СОЖ

Сверла SPF Серия B53_ Сплав KDF400

Диаметр сверления 3–12 мм Метрическая система

Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное

риалаminзначениеmax3,04,06,08,010,012,0
C190120150мм/об0,03–0,200,03–0,200,03–0,200,03–0,200,03–0,200,03–0,20
