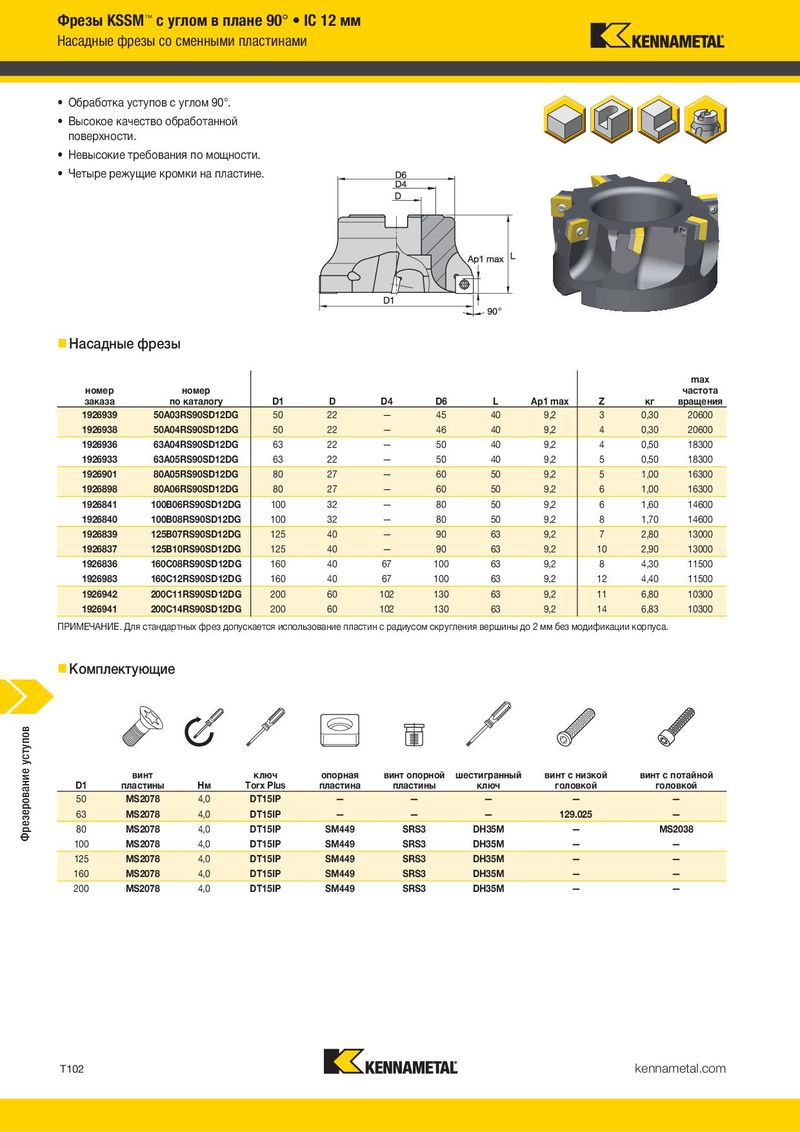

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1372
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- Обработка уступов с углом 90°.
- Высокое качество обработанной поверхности.
- Невысокие требования по мощности.
- Четыре режущие кромки на пластине.
Насадные фрезы
max
номер номер частота
| заказа | по каталогу D1 | D | D4 | D6 | L | Ap1 max | Z | кг | вращения | |
| 1926939 | 50A03RS90SD12DG | 50 | 22 | — | 45 | 40 | 9,2 | 3 | 0,30 | 20600 |
| 1926938 | 50A04RS90SD12DG | 50 | 22 | — | 46 | 40 | 9,2 | 4 | 0,30 | 20600 |
| 1926936 | 63A04RS90SD12DG | 63 | 22 | — | 50 | 40 | 9,2 | 4 | 0,50 | 18300 |
| 1926933 | 63A05RS90SD12DG | 63 | 22 | — | 50 | 40 | 9,2 | 5 | 0,50 | 18300 |
| 1926901 | 80A05RS90SD12DG | 80 | 27 | — | 60 | 50 | 9,2 | 5 | 1,00 | 16300 |
| 1926898 | 80A06RS90SD12DG | 80 | 27 | — | 60 | 50 | 9,2 | 6 | 1,00 | 16300 |
| 1926841 | 100B06RS90SD12DG | 100 | 32 | — | 80 | 50 | 9,2 | 6 | 1,60 | 14600 |
| 1926840 | 100B08RS90SD12DG | 100 | 32 | — | 80 | 50 | 9,2 | 8 | 1,70 | 14600 |
| 1926839 | 125B07RS90SD12DG | 125 | 40 | — | 90 | 63 | 9,2 | 7 | 2,80 | 13000 |
| 1926837 | 125B10RS90SD12DG | 125 | 40 | — | 90 | 63 | 9,2 | 10 | 2,90 | 13000 |
| 1926836 | 160C08RS90SD12DG | 160 | 40 | 67 | 100 | 63 | 9,2 | 8 | 4,30 | 11500 |
| 1926983 | 160C12RS90SD12DG | 160 | 40 | 67 | 100 | 63 | 9,2 | 12 | 4,40 | 11500 |
| 1926942 | 200C11RS90SD12DG | 200 | 60 | 102 | 130 | 63 | 9,2 | 11 | 6,80 | 10300 |
| 1926941 | 200C14RS90SD12DG | 200 | 60 | 102 | 130 | 63 | 9,2 | 14 | 6,83 | 10300 |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса.
Комплектующие
Рекомендации по выбору режущих пластин
Легкие режимы Тяжелая
| обработки | Общего | обработка | |||
| назначения | |||||
| (Чистовая геометрия) | (Черновая геометрия) | ||||
| износостойкость | прочность | ||||
| Группа |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1–P2 | .E..LD2 | KCPM40 | .E..GB2 | KCPM40 | .S..GB2 | KCPM40 |
| P3–P4 | .E..LD2 | KCPM40 | .E..GB2 | KCPK30 | .S..GB2 | KCPK30 |
| P5–P6 | .E..LD2 | KC725M | .E..GB2 | KC725M | .S..GB2 | KC725M |
| M1–M2 | .E..LD2 | KCSM40 | .E..GB2 | KCSM40 | .S..GB2 | KCSM40 |
| M3 | .E..LD2 | KCPM40 | .E..GB2 | KCPM40 | .S..GB2 | KCPM40 |
| K1–K2 | .E..LD2 | KC520M | .E..GB2 | KCK15 | .S..GB2 | KCK15 |
| K3 | .E..LD2 | KC520M | .E..GB2 | KC520M | .S..GB2 | KC520M |
| N1–N2 | .F..LE | KC410M | .F..LE | KC410M | .F..LE | KC410M |
| N3 | .F..LE | KC410M | .F..LE | KC410M | .F..LE | KC410M |
| S1–S2 | .E..LD2 | KC725M | .E..GB2 | KC725M | .S..GB2 | KC725M |
| S3 | .E..LD2 | KCSM40 | .E..GB2 | KCSM40 | .S..GB2 | KCSM40 |
| S4 | .E..LD2 | KCSM40 | .E..GB2 | KCSM40 | .S..GB2 | KCSM40 |
| H1 | – | – – | – – | – |
Сменные режущие пластины SD.T1204
- Обработка деталей из алюминия.
- Прецизионно шлифованная. P
- Передний угол 20°. M
лучший выбор K
- Четыре режущие кромки.
альтернативный выбор N
S H
SDCT-LE SDCT-LE
SDCT-LE
число
| номер | режущих | ||||||||||
| по каталогу | D | S | L10 | BS | R | hm | кромок | ||||
| SDCT120404PDFLLE | 12,70 | 4,76 | 12,70 | 2,70 | 0,4 | 0,02 | 4 | – – – – – – – – – | |||
| SDCT120404PDFRLE | 12,70 | 4,76 | 12,70 | 2,70 | 0,4 | 0,02 | 4 | – – – – – – – – – | |||
| SDCT1204PDFLLE | 12,70 | 4,76 | 12,70 | 2,70 | 0,8 | 0,02 | 4 | – – – – – – – – – |
| номер заказа | номер по каталогу | D1 | D | D4 | D6 | L | Ap1 max | Z | кг | max частота вращения |
| 1926939 | 50A03RS90SD12DG | 50 | 22 | — | 45 | 40 | 9,2 | 3 | 0,30 | 20600 |
| 1926938 | 50A04RS90SD12DG | 50 | 22 | — | 46 | 40 | 9,2 | 4 | 0,30 | 20600 |
| 1926936 | 63A04RS90SD12DG | 63 | 22 | — | 50 | 40 | 9,2 | 4 | 0,50 | 18300 |
| 1926933 | 63A05RS90SD12DG | 63 | 22 | — | 50 | 40 | 9,2 | 5 | 0,50 | 18300 |
| 1926901 | 80A05RS90SD12DG | 80 | 27 | — | 60 | 50 | 9,2 | 5 | 1,00 | 16300 |
| 1926898 | 80A06RS90SD12DG | 80 | 27 | — | 60 | 50 | 9,2 | 6 | 1,00 | 16300 |
| 1926841 | 100B06RS90SD12DG | 100 | 32 | — | 80 | 50 | 9,2 | 6 | 1,60 | 14600 |
| 1926840 | 100B08RS90SD12DG | 100 | 32 | — | 80 | 50 | 9,2 | 8 | 1,70 | 14600 |
| 1926839 | 125B07RS90SD12DG | 125 | 40 | — | 90 | 63 | 9,2 | 7 | 2,80 | 13000 |
| 1926837 | 125B10RS90SD12DG | 125 | 40 | — | 90 | 63 | 9,2 | 10 | 2,90 | 13000 |
| 1926836 | 160C08RS90SD12DG | 160 | 40 | 67 | 100 | 63 | 9,2 | 8 | 4,30 | 11500 |
| 1926983 | 160C12RS90SD12DG | 160 | 40 | 67 | 100 | 63 | 9,2 | 12 | 4,40 | 11500 |
| 1926942 | 200C11RS90SD12DG | 200 | 60 | 102 | 130 | 63 | 9,2 | 11 | 6,80 | 10300 |
| 1926941 | 200C14RS90SD12DG | 200 | 60 | 102 | 130 | 63 | 9,2 | 14 | 6,83 | 10300 |
