Фрезы для контурной обработки/обработки карманов Алюминий Фрезы для контурной обработки/обработки карманов
- Высокоскоростная профильная
- Серия предлагает решения для
| обработка и обработка карманов | высокоскоростной обработки деталей |
| в деталях из алюминиевых | из алюминия в аэрокосмической |
| сплавов, используемых в | промышленности. |
| аэрокосмической отрасли. | • Специальная упрочненная конструкция |
- Максимальная стабильность при операциях обеспечивает максимальный удельный съем высокоскоростной обработки. металла при глубине резания ≤16 мм.
- Внутренний подвод СОЖ обеспечивает
- Система крепления обеспечивает
| улучшенный стружкоотвод и возможность | безопасную и точную обработку. |
| обработки с большими подачами. | • Обработка тонкостенных деталей |
корпусов летательных аппаратов.
90°
Насадная фреза С крупным и средним шагом зубьев Цельные фрезы HSK63A
| | max | max | | | max | max |
| номер | номер | угол | частота | номер | номер | угол | частота |
| заказа | | по каталогу D1 | D | D6 | L | Ap1 max | Z | врезания | кг | вращения |
| 5673490 | 5720VZ16-A040Z3R | 40 | 16 | 32 | 45 | 16 | 3 | 7.6° | 0,21 | 36500 |
| 5672869 | 5720VZ16-A050Z03R | 50 | 22 | 45 | 45 | 16 | 3 | 7.9° | 0,35 | 30000 |
| 5673174 | 5720VZ16-A050Z04R | 50 | 22 | 45 | 45 | 16 | 4 | 7.9° | 0,28 | 30000 |
| 5672870 | 5720VZ16-A063Z4R | 63 | 22 | 50 | 45 | 16 | 4 | 5.9° | 0,52 | 26000 |
| 5673528 | 5720VZ16-A063Z5R | 63 | 22 | 50 | 45 | 16 | 5 | 5.9° | 0,48 | 26000 |
| 5673616 | 5720VZ16-A080Z04R | 80 | 27 | 55 | 50 | 16 | 4 | 4.4° | 0,91 | 23000 |
| 5673316 | 5720VZ16-A080Z5R | 80 | 27 | 55 | 50 | 16 | 5 | 4.4° | 0,85 | 23000 |

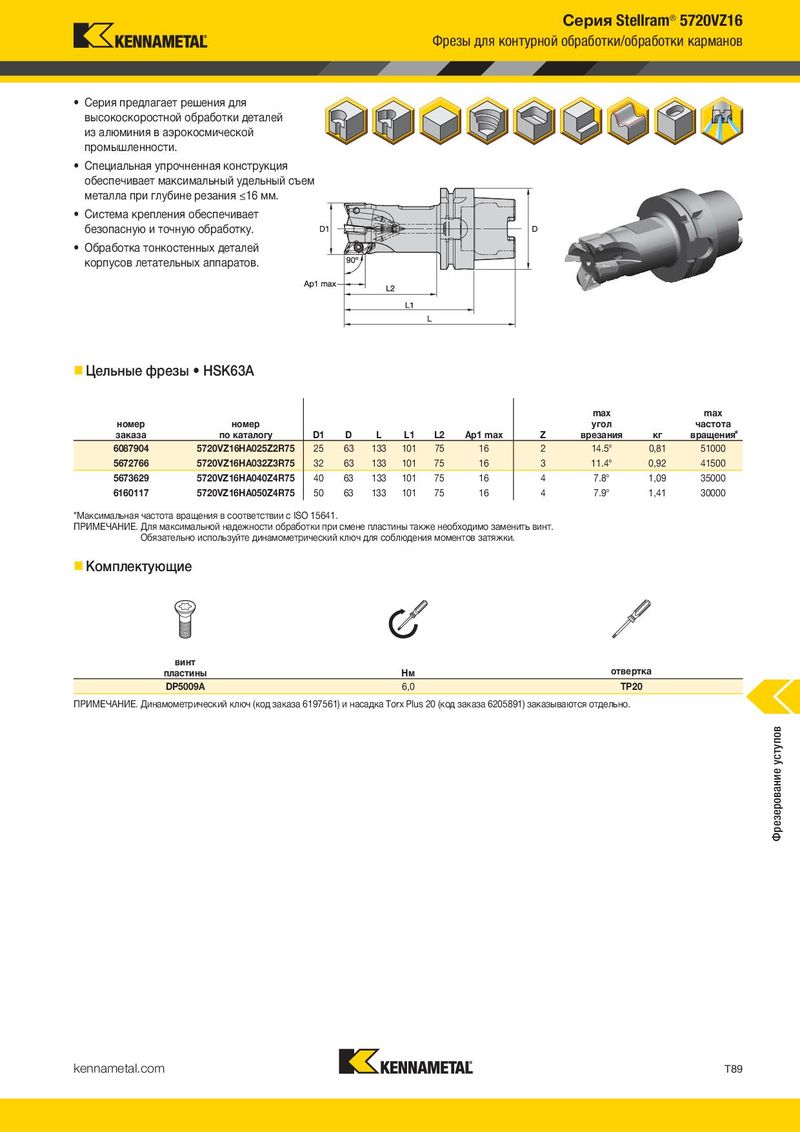

| заказа | | по каталогу D1 | D | L | L1 | L2 | Ap1 max | Z | врезания | кг | вращения* |
| 6087904 | 5720VZ16HA025Z2R75 | 25 | 63 | 133 | 101 | 75 | 16 | 2 | 14.5° | 0,81 | 51000 |
| 5672766 | 5720VZ16HA032Z3R75 | 32 | 63 | 133 | 101 | 75 | 16 | 3 | 11.4° | 0,92 | 41500 |
| 5673629 | 5720VZ16HA040Z4R75 | 40 | 63 | 133 | 101 | 75 | 16 | 4 | 7.8° | 1,09 | 35000 |
| 6160117 | 5720VZ16HA050Z4R75 | 50 | 63 | 133 | 101 | 75 | 16 | 4 | 7.9° | 1,41 | 30000 |
| *Максимальная частота вращения в соответствии с ISO 15641. | | | | | | | | | | | | |
| ПРИМЕЧАНИЕ. Для максимальной надежности обработки при смене пластины также необходимо заменить винт. | | | | | | | | | | | | |
| | Обязательно используйте динамометрический ключ для соблюдения моментов затяжки. | | | | | | | | | | |
ПРИМЕЧАНИЕ. Для максимальной надежности обработки при смене пластины также необходимо заменить винт. Обязательно используйте динамометрический ключ для соблюдения моментов затяжки. Комплектующие Комплектующие
винт
| пластины | Нм | отвертка |
| винт с | DP5009A | 6,0 | TP20 |
винт oтвертка потайной
| D1 | пластины | Нм | Torx | | головкой | ПРИМЕЧАНИЕ. Динамометрический ключ (код заказа 6197561) и насадка Torx Plus 20 (код заказа 6205891) заказываются отдельно. |
| 40 | DP5009A | 6,0 | TP20 | M8 1.25 X 25 SHCS | | |
| 50 | DP5009A | 6,0 | TP20 | M10 1.5 X 25 SHCS | | |
| 63 | DP5009A | 6,0 | TP20 | M10 1.5 X 25 SHCS | | |
| 80 | DP5009A | 6,0 | TP20 | M12 X 1.75 X 30 SHCS | | |
ПРИМЕЧАНИЕ. Динамометрический ключ (код заказа 6197561) и насадка Torx Plus 20 (код заказа 6205891) заказываются отдельно.
| номер заказа | номер по каталогу | D1 | D | L | L1 | L2 | Ap1 max | Z | max угол врезания | кг | max частота вращения |
| 6087904 | 5720VZ16HA025Z2R75 | 25 | 63 | 133 | 101 | 75 | 16 | 2 | 14.5° | 0,81 | 51000 |
| 5672766 | 5720VZ16HA032Z3R75 | 32 | 63 | 133 | 101 | 75 | 16 | 3 | 11.4° | 0,92 | 41500 |
| 5673629 | 5720VZ16HA040Z4R75 | 40 | 63 | 133 | 101 | 75 | 16 | 4 | 7.8° | 1,09 | 35000 |
| 6160117 | 5720VZ16HA050Z4R75 | 50 | 63 | 133 | 101 | 75 | 16 | 4 | 7.9° | 1,41 | 30000 |
