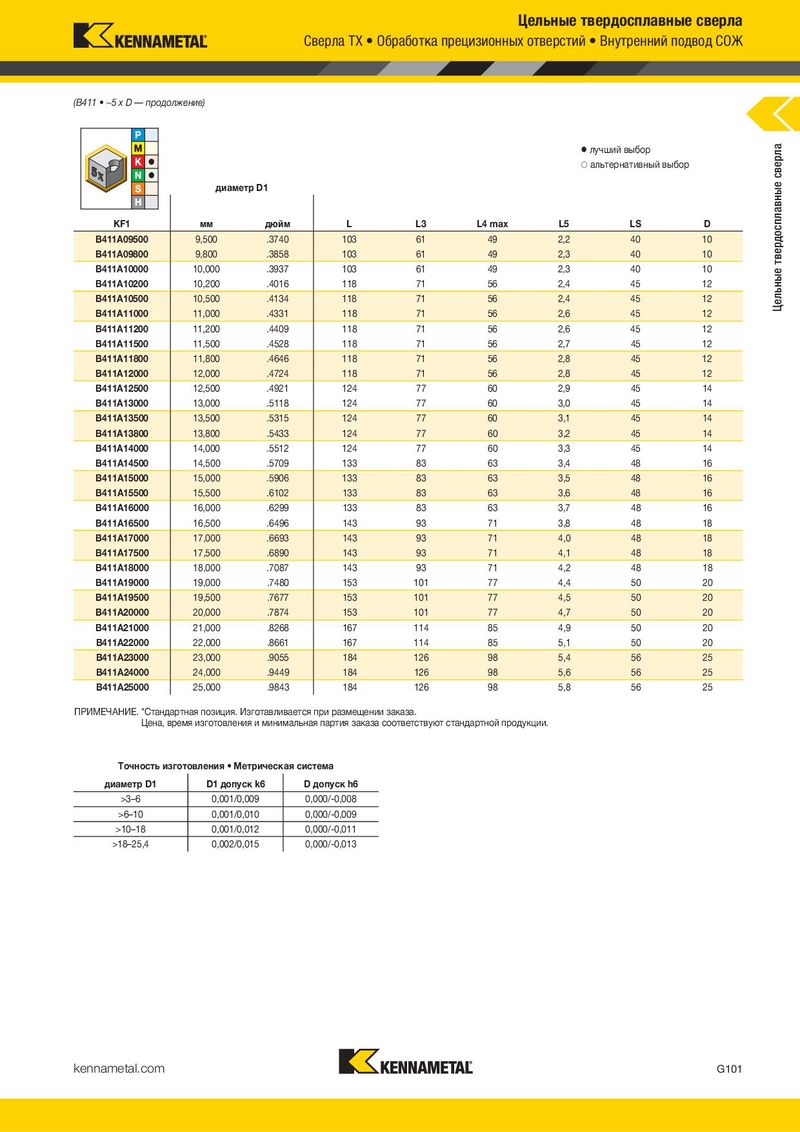

Цельные твердосплавные сверла Сверла TX • Обработка прецизионных отверстий • Внутренний подвод СОЖ (B411 • ~5 x D — продолжение) ⅷ лучший выбор Цельные твердосплавные сверла ࠗ альтернативный выбор диаметр D1 KF1 мм дюйм L L3 L4 max L5 LS D B411A09500 9,500 .3740 103 61 49 2,2 40 10 B411A09800 9,800 .3858 103 61 49 2,3 40 10 B411A10000 10,000 .3937 103 61 49 2,3 40 10 B411A10200 10,200 .4016 118 71 56 2,4 45 12 B411A10500 10,500 .4134 118 71 56 2,4 45 12 B411A11000 11,000 .4331 118 71 56 2,6 45 12 B411A11200 11,200 .4409 118 71 56 2,6 45 12 B411A11500 11,500 .4528 118 71 56 2,7 45 12 B411A11800 11,800 .4646 118 71 56 2,8 45 12 B411A12000 12,000 .4724 118 71 56 2,8 45 12 B411A12500 12,500 .4921 124 77 60 2,9 45 14 B411A13000 13,000 .5118 124 77 60 3,0 45 14 B411A13500 13,500 .5315 124 77 60 3,1 45 14 B411A13800 13,800 .5433 124 77 60 3,2 45 14 B411A14000 14,000 .5512 124 77 60 3,3 45 14 B411A14500 14,500 .5709 133 83 63 3,4 48 16 B411A15000 15,000 .5906 133 83 63 3,5 48 16 B411A15500 15,500 .6102 133 83 63 3,6 48 16 B411A16000 16,000 .6299 133 83 63 3,7 48 16 B411A16500 16,500 .6496 143 93 71 3,8 48 18 B411A17000 17,000 .6693 143 93 71 4,0 48 18 B411A17500 17,500 .6890 143 93 71 4,1 48 18 B411A18000 18,000 .7087 143 93 71 4,2 48 18 B411A19000 19,000 .7480 153 101 77 4,4 50 20 B411A19500 19,500 .7677 153 101 77 4,5 50 20 B411A20000 20,000 .7874 153 101 77 4,7 50 20 B411A21000 21,000 .8268 167 114 85 4,9 50 20 B411A22000 22,000 .8661 167 114 85 5,1 50 20 B411A23000 23,000 .9055 184 126 98 5,4 56 25 B411A24000 24,000 .9449 184 126 98 5,6 56 25 B411A25000 25,000 .9843 184 126 98 5,8 56 25 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Точность изготовления • Метрическая система диаметр D1 D1 допуск k6 D допуск h6 >3–6 0,001/0,009 0,000/-0,008 >6–10 0,001/0,010 0,000/-0,009 >10–18 0,001/0,012 0,000/-0,011 >18–25,4 0,002/0,015 0,000/-0,013 kennametal.com G101
