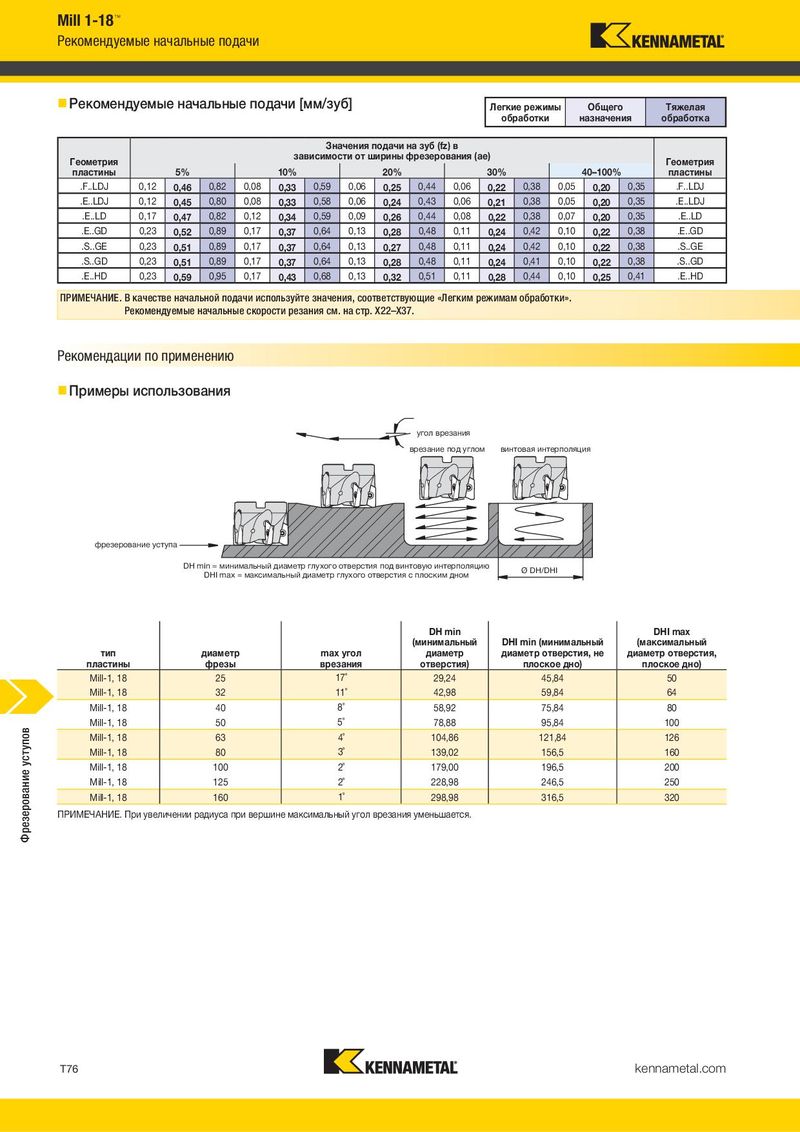

Mill 1-18™ Рекомендуемые начальные подачи „ Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) в Геометрия зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины .F..LDJ 0,12 0,46 0,82 0,08 0,33 0,59 0,06 0,25 0,44 0,06 0,22 0,38 0,05 0,20 0,35 .F..LDJ .E..LDJ 0,12 0,45 0,80 0,08 0,33 0,58 0,06 0,24 0,43 0,06 0,21 0,38 0,05 0,20 0,35 .E..LDJ .E..LD 0,17 0,47 0,82 0,12 0,34 0,59 0,09 0,26 0,44 0,08 0,22 0,38 0,07 0,20 0,35 .E..LD .E..GD 0,23 0,52 0,89 0,17 0,37 0,64 0,13 0,28 0,48 0,11 0,24 0,42 0,10 0,22 0,38 .E..GD .S..GE 0,23 0,51 0,89 0,17 0,37 0,64 0,13 0,27 0,48 0,11 0,24 0,42 0,10 0,22 0,38 .S..GE .S..GD 0,23 0,51 0,89 0,17 0,37 0,64 0,13 0,28 0,48 0,11 0,24 0,41 0,10 0,22 0,38 .S..GD .E..HD 0,23 0,59 0,95 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,25 0,41 .E..HD ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендации по применению „ Примеры использования угол врезания врезание под углом винтовая интерполяция фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию Ø DH/DHI DHI max = максимальный диаметр глухого отверстия с плоским дном DH min DHI max (минимальный DHI min (минимальный (максимальный тип диаметр max угол диаметр диаметр отверстия, не диаметр отверстия, пластины фрезы врезания отверстия) плоское дно) плоское дно) Mill-1, 18 25 17˚ 29,24 45,84 50 Mill-1, 18 32 11˚ 42,98 59,84 64 Mill-1, 18 40 8˚ 58,92 75,84 80 Фрезерование уступов Mill-1, 18 50 5˚ 78,88 95,84 100 Mill-1, 18 63 4˚ 104,86 121,84 126 Mill-1, 18 80 3˚ 139,02 156,5 160 Mill-1, 18 100 2˚ 179,00 196,5 200 Mill-1, 18 125 2˚ 228,98 246,5 250 Mill-1, 18 160 1˚ 298,98 316,5 320 ПРИМЕЧАНИЕ. При увеличении радиуса при вершине максимальный угол врезания уменьшается. T76 kennametal.com
