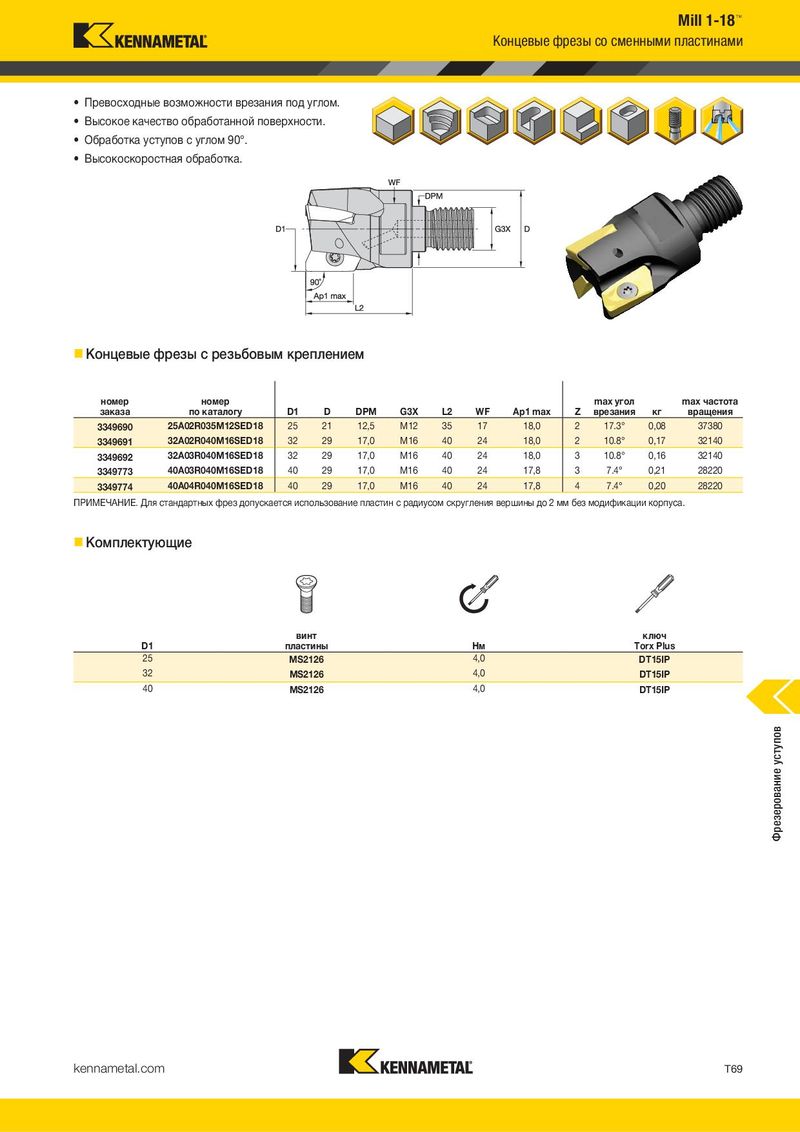

Mill 1-18™ Концевые фрезы со сменными пластинами • Превосходные возможности врезания под углом. • Высокое качество обработанной поверхности. • Обработка уступов с углом 90°. Mill 1-18 ™ • Высокоскоростная обработка. Основная область применения Mill 1-18 представляет собой универсальную и эффективную фрезерную систему для выполнения широкого спектра операций. Фрезы Mill 1-18 могут использоваться для профильной обработки, прорезания пазов, врезания под углом, фрезерования методом винтовой интерполяции, плунжерного фрезерования, а также других операций фрезерования. Этот инструмент объединяет в себе множество преимуществ. В их числе специальная конструкция пластин Mill 1-18, повышающая универсальность резания, особенно при обработке с большой осевой глубиной резания. Результатом является значительное сокращение времени обработки и  Концевые фрезы с резьбовым креплением снижение усилий резания. номер номер max угол max частота заказа по каталогу D1 D DPM G3X L2 WF Ap1 max Z врезания кг вращения 3349690 25A02R035M12SED18 25 21 12,5 M12 35 17 18,0 2 17.3° 0,08 37380 3349691 32A02R040M16SED18 32 29 17,0 M16 40 24 18,0 2 10.8° 0,17 32140 3349692 32A03R040M16SED18 32 29 17,0 M16 40 24 18,0 3 10.8° 0,16 32140 3349773 40A03R040M16SED18 40 29 17,0 M16 40 24 17,8 3 7.4° 0,21 28220 3349774 40A04R040M16SED18 40 29 17,0 M16 40 24 17,8 4 7.4° 0,20 28220 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса.  Комплектующие Особенности и преимущества Особенности винт ключ • Пластины для обработки с увеличенной D1 пластины Нм Torx Plus 25 MS2126 4,0 DT15IP осевой глубиной резания. 32 MS2126 4,0 DT15IP • Радиус пластин до 6,35 мм. 40 MS2126 4,0 DT15IP • Осевая глубина резания до 18 мм. • Диаметры фрез до 160 мм. • Сплавы с технологией Beyond™. Фрезерование уступов Преимущества • Возможность обработки пазов, профильного фрезерования, врезания под углом, фрезерования методом винтовой интерполяции, а также плунжерного фрезерования. • Винт с наклонной головкой обеспечивает надежное крепление пластины. • Большой выбор геометрий и сплавов для обработки большинства материалов. T68 kennametal.com kennametal.com T69
