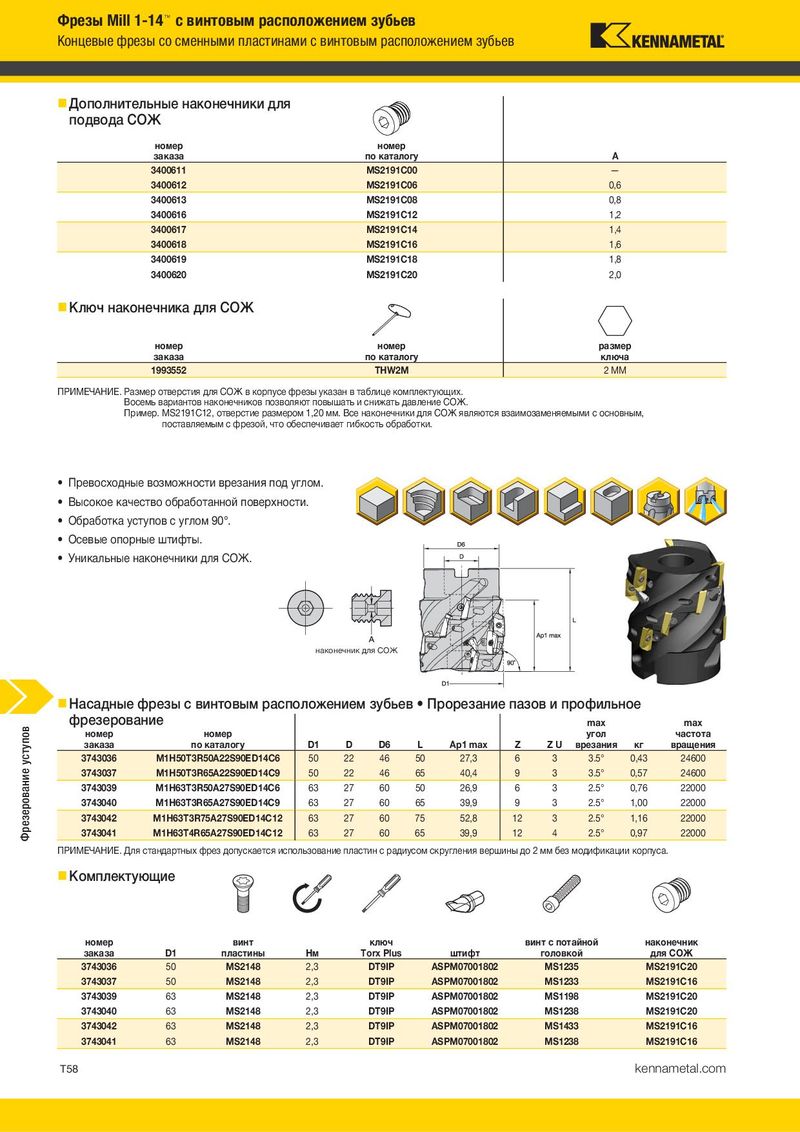

Концевые фрезы со сменными пластинами с винтовым расположением зубьев Концевые фрезы со сменными пластинами с винтовым расположением зубьев
Дополнительные наконечники для
подвода СОЖ
номер номер
| заказа | по каталогу | A |
| 3400611 | MS2191C00 | — |
| 3400612 | MS2191C06 | 0,6 |
| 3400613 | MS2191C08 | 0,8 |
| 3400616 | MS2191C12 | 1,2 |
| 3400617 | MS2191C14 | 1,4 |
| 3400618 | MS2191C16 | 1,6 |
| 3400619 | MS2191C18 | 1,8 |
| 3400620 | MS2191C20 | 2,0 |
| Ключ наконечника для СОЖ |
| номер | номер | размер | |
| заказа | по каталогу | ключа | |
| 1993552 | THW2M | 2 MM |
ПРИМЕЧАНИЕ. Размер отверстия для СОЖ в корпусе фрезы указан в таблице комплектующих. Восемь вариантов наконечников позволяют повышать и снижать давление СОЖ. Пример. MS2191C12, отверстие размером 1,20 мм. Все наконечники для СОЖ являются взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки.
- Превосходные возможности врезания под углом.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Осевые опорные штифты.
- Уникальные наконечники для СОЖ.
наконечник для СОЖ
Насадные фрезы с винтовым расположением зубьев Прорезание пазов и профильное
фрезерование
max max
номер номер угол частота
| заказа | по каталогу D1 | D | D6 | L | Ap1 max | Z | Z U | врезания | кг | вращения | |
| 3743036 | M1H50T3R50A22S90ED14C6 | 50 | 22 | 46 | 50 | 27,3 | 6 | 3 | 3.5° | 0,43 | 24600 |
| 3743037 | M1H50T3R65A22S90ED14C9 | 50 | 22 | 46 | 65 | 40,4 | 9 | 3 | 3.5° | 0,57 | 24600 |
| 3743039 | M1H63T3R50A27S90ED14C6 | 63 | 27 | 60 | 50 | 26,9 | 6 | 3 | 2.5° | 0,76 | 22000 |
| 3743040 | M1H63T3R65A27S90ED14C9 | 63 | 27 | 60 | 65 | 39,9 | 9 | 3 | 2.5° | 1,00 | 22000 |
| 3743042 | M1H63T3R75A27S90ED14C12 | 63 | 27 | 60 | 75 | 52,8 | 12 | 3 | 2.5° | 1,16 | 22000 |
| 3743041 | M1H63T4R65A27S90ED14C12 | 63 | 27 | 60 | 65 | 39,9 | 12 | 4 | 2.5° | 0,97 | 22000 |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. Комплектующие
Насадные фрезы с винтовым расположением зубьев Только профильное фрезерование
max max
номер номер угол частота
| заказа | по каталогу | D1 | D | D6 | L | Ap1 max | Z | Z U | врезания кг | вращения | ||
| 3831819 | M1H63T5R75A27S90ED14C20 | 63 | 27 | 60 | 75 | 52,8 | 20 | 5 | 1,06 2.0° | 22000 | ||
| Комплектующие | ||||||||||||
| винт | ключ | винт с потайной | наконечник | |||||||||
| D1 | пластины | Нм | Torx Plus | штифт | головкой | для СОЖ | ||||||
| 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1433 | MS2191C12 |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. Дополнительные наконечники для подвода СОЖ
номер номер
| заказа | по каталогу | A |
| 3400611 | MS2191C00 | — |
| 3400612 | MS2191C06 | 0,6 |
| 3400613 | MS2191C08 | 0,8 |
| 3400616 | MS2191C12 | 1,2 |
| 3400617 | MS2191C14 | 1,4 |
| 3400618 | MS2191C16 | 1,6 |
| 3400619 | MS2191C18 | 1,8 |
| 3400620 | MS2191C20 | 2,0 |
Ключ наконечника для СОЖ
| номер | номер | размер | |
| заказа | по каталогу | ключа | |
| 1993552 | THW2M | 2 MM |
ПРИМЕЧАНИЕ. Размер отверстия для СОЖ в корпусе фрезы указан в таблице комплектующих. Восемь вариантов наконечников позволяют повышать и снижать давление СОЖ. Пример. MS2191C12, отверстие размером 1,20 мм. Все наконечники для СОЖ являются взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки.
номер винт ключ винт с потайной наконечник
| заказа | D1 | пластины | Нм | Torx Plus | штифт головкой | для СОЖ | |
| 3743036 | 50 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1235 | MS2191C20 |
| 3743037 | 50 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1233 | MS2191C16 |
| 3743039 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1198 | MS2191C20 |
| 3743040 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1238 | MS2191C20 |
| 3743042 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1433 | MS2191C16 |
| 3743041 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1238 | MS2191C16 |
| рр номер заказа | номер по каталогу | D1 | D | D6 | L | Ap1 max | Z | ZU | max угол врезания | кг | max частота вращения |
| 3743036 | M1H50T3R50A22S90ED14C6 | 50 | 22 | 46 | 50 | 27,3 | 6 | 3 | 3.5° | 0,43 | 24600 |
| 3743037 | M1H50T3R65A22S90ED14C9 | 50 | 22 | 46 | 65 | 40,4 | 9 | 3 | 3.5° | 0,57 | 24600 |
| 3743039 | M1H63T3R50A27S90ED14C6 | 63 | 27 | 60 | 50 | 26,9 | 6 | 3 | 2.5° | 0,76 | 22000 |
| 3743040 | M1H63T3R65A27S90ED14C9 | 63 | 27 | 60 | 65 | 39,9 | 9 | 3 | 2.5° | 1,00 | 22000 |
| 3743042 | M1H63T3R75A27S90ED14C12 | 63 | 27 | 60 | 75 | 52,8 | 12 | 3 | 2.5° | 1,16 | 22000 |
| 3743041 | M1H63T4R65A27S90ED14C12 | 63 | 27 | 60 | 65 | 39,9 | 12 | 4 | 2.5° | 0,97 | 22000 |
| номер заказа | D1 | винт пластины | Нм | ключ Torx Plus | штифт | винт с потайной головкой | наконечник для СОЖ |
| 3743036 | 50 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1235 | MS2191C20 |
| 3743037 | 50 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1233 | MS2191C16 |
| 3743039 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1198 | MS2191C20 |
| 3743040 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1238 | MS2191C20 |
| 3743042 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1433 | MS2191C16 |
| 3743041 | 63 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS1238 | MS2191C16 |
