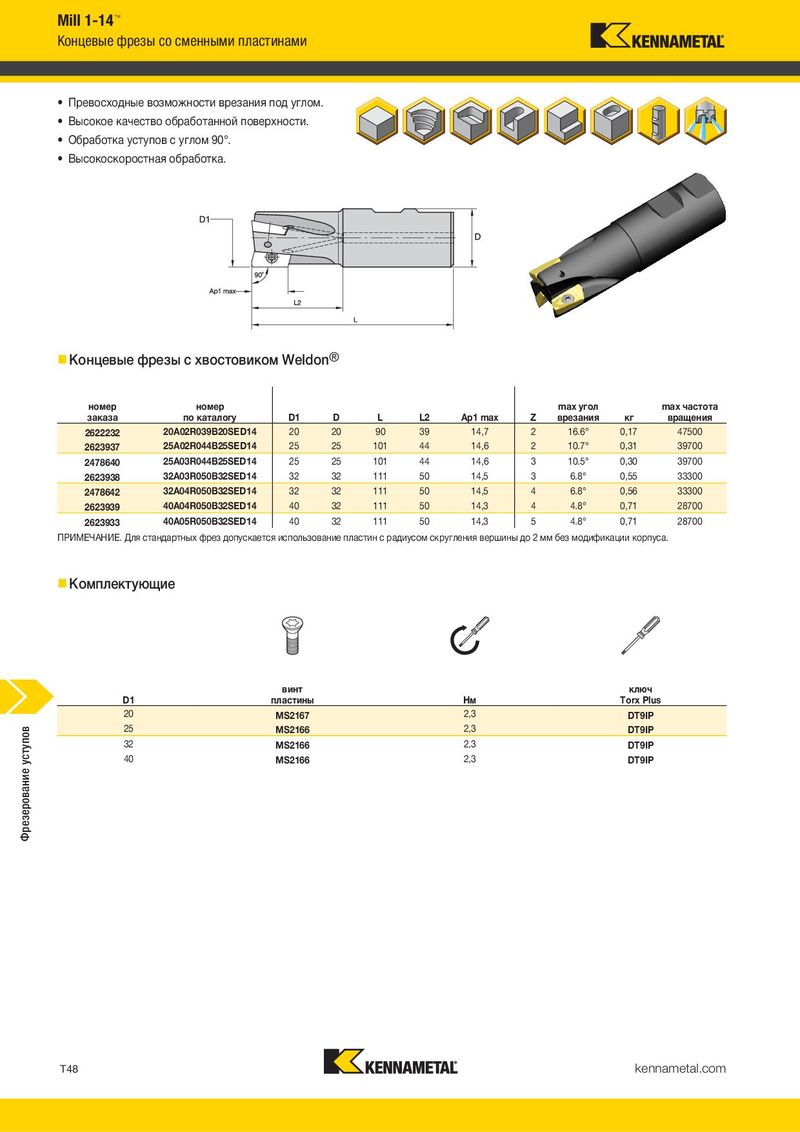

- Превосходные возможности врезания под углом.
- Превосходные возможности врезания под углом.
- Высокое качество обработанной поверхности.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
- Высокоскоростная обработка.
Концевые фрезы с хвостовиком Weldon® Концевые фрезы с цилиндрическим хвостовиком
номер номер max угол max частота номер номер max угол max частота
| заказа | | | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения |
| 2622232 | | 20A02R039B20SED14 | 20 | 20 | 90 | 39 | 14,7 | 2 | 16.6° | 0,17 | 47500 |
| 2623937 | | 25A02R044B25SED14 | 25 | 25 | 101 | 44 | 14,6 | 2 | 10.7° | 0,31 | 39700 |
| 2478640 | | 25A03R044B25SED14 | 25 | 25 | 101 | 44 | 14,6 | 3 | 10.5° | 0,30 | 39700 |
| 2623938 | | 32A03R050B32SED14 | 32 | 32 | 111 | 50 | 14,5 | 3 | 6.8° | 0,55 | 33300 |
| 2478642 | | 32A04R050B32SED14 | 32 | 32 | 111 | 50 | 14,5 | 4 | 6.8° | 0,56 | 33300 |
| 2623939 | | 40A04R050B32SED14 | 40 | 32 | 111 | 50 | 14,3 | 4 | 4.8° | 0,71 | 28700 |
| 2623933 | | 40A05R050B32SED14 | 40 | 32 | 111 | 50 | 14,3 | 5 | 4.8° | 0,71 | 28700 |
| ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. | | | | | | | | | | | |
| Комплектующие | | | | | | | | | | | |
| | | винт | | | | | | | ключ | |
| D1 | | пластины | | | | Нм | | | Torx Plus | |
| 20 | | MS2167 | | | | 2,3 | | | DT9IP | |
| 25 | | MS2166 | | | | 2,3 | | | DT9IP | |
| 32 | | MS2166 | | | | 2,3 | | | DT9IP | |
| 40 | | MS2166 | | | | 2,3 | | | DT9IP | |
| заказа | | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения |
| 3345674 | 20A02R039A20SED14 | 20 | 20 | 90 | 39 | 14,7 | 2 | 16.6° | 0,17 | 47500 |
| 2968363 | 20A02R050A20SED14-170 | 20 | 20 | 170 | 50 | 14,7 | 2 | 16.6° | 0,34 | 47500 |
| 3345675 | 25A02R044A25SED14 | 25 | 25 | 100 | 44 | 14,6 | 2 | 10.5° | 0,31 | 39700 |
| 2968367 | 25A02R050A25SED14-170 | 25 | 25 | 170 | 50 | 14,6 | 2 | 10.5° | 0,56 | 39700 |
| 3345676 | 25A03R044A25SED14 | 25 | 25 | 100 | 44 | 14,6 | 3 | 10.5° | 0,31 | 39700 |
| 2968364 | 25A03R050A25SED14-170 | 25 | 25 | 170 | 50 | 14,6 | 3 | 10.5° | 0,56 | 39700 |
| 3345677 | 32A03R050A25SED14 | 32 | 25 | 107 | 50 | 14,6 | 3 | 6.8° | 0,39 | 33300 |
| 3345678 | 32A04R050A25SED14 | 32 | 25 | 107 | 50 | 14,6 | 4 | 6.8° | 0,41 | 33300 |
| 3348765 | 32A03R050A32SED14 | 32 | 32 | 110 | 50 | 14,5 | 3 | 6.8° | 0,55 | 33300 |
| 2968368 | 32A03R050A32SED14-200 | 32 | 32 | 200 | 50 | 14,6 | 3 | 6.8° | 1,10 | 33300 |
| 3348766 | 32A04R050A32SED14 | 32 | 32 | 110 | 50 | 14,5 | 4 | 6.8° | 0,56 | 33300 |
| 2968365 | 32A04R050A32SED14-200 | 32 | 32 | 200 | 50 | 14,6 | 4 | 6.8° | 1,11 | 33300 |
| 3348767 | 40A04R050A32SED14 | 40 | 32 | 110 | 50 | 14,5 | 4 | 4.8° | 0,71 | 28700 |
| 2968369 | 40A04R050A32SED14-200 | 40 | 32 | 200 | 50 | 14,4 | 4 | 4.8° | 1,26 | 28700 |
| 3348768 | 40A05R050A32SED14 | 40 | 32 | 110 | 50 | 14,5 | 5 | 4.8° | 0,70 | 28700 |
| 2968366 | 40A05R050A32SED14-200 | 40 | 32 | 200 | 50 | 14,4 | 5 | 4.8° | 1,25 | 28700 |
| ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 2 мм без модификации корпуса. | | | | | | | | | | |
| «R» в номере по каталогу обозначает модифицированный производителем инструмент для пластин с радиусом при вершине более 2 мм. | | | | | | | | | |
| Комплектующие | | | | | | | | | | |
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z max угол врезания | кг | max частота вращения |
| 2622232 | 20A02R039B20SED14 | 20 | 20 | 90 | 39 | 14,7 | 2 16.6° | 0,17 | 47500 |
| 2623937 | 25A02R044B25SED14 | 25 | 25 | 101 | 44 | 14,6 | 2 10.7° | 0,31 | 39700 |
| 2478640 | 25A03R044B25SED14 | 25 | 25 | 101 | 44 | 14,6 | 3 10.5° | 0,30 | 39700 |
| 2623938 | 32A03R050B32SED14 | 32 | 32 | 111 | 50 | 14,5 | 3 6.8° | 0,55 | 33300 |
| 2478642 | 32A04R050B32SED14 | 32 | 32 | 111 | 50 | 14,5 | 4 6.8° | 0,56 | 33300 |
| 2623939 | 40A04R050B32SED14 | 40 | 32 | 111 | 50 | 14,3 | 4 4.8° | 0,71 | 28700 |
| 2623933 | 40A05R050B32SED14 | 40 | 32 | 111 | 50 | 14,3 | 5 4.8° | 0,71 | 28700 |
| D1 | винт пластины | Нм | ключ Torx Plus |
| 20 | MS2167 | 2,3 | DT9IP |
| 25 | MS2166 | 2,3 | DT9IP |
| 32 | MS2166 | 2,3 | DT9IP |
| 40 | MS2166 | 2,3 | DT9IP |
