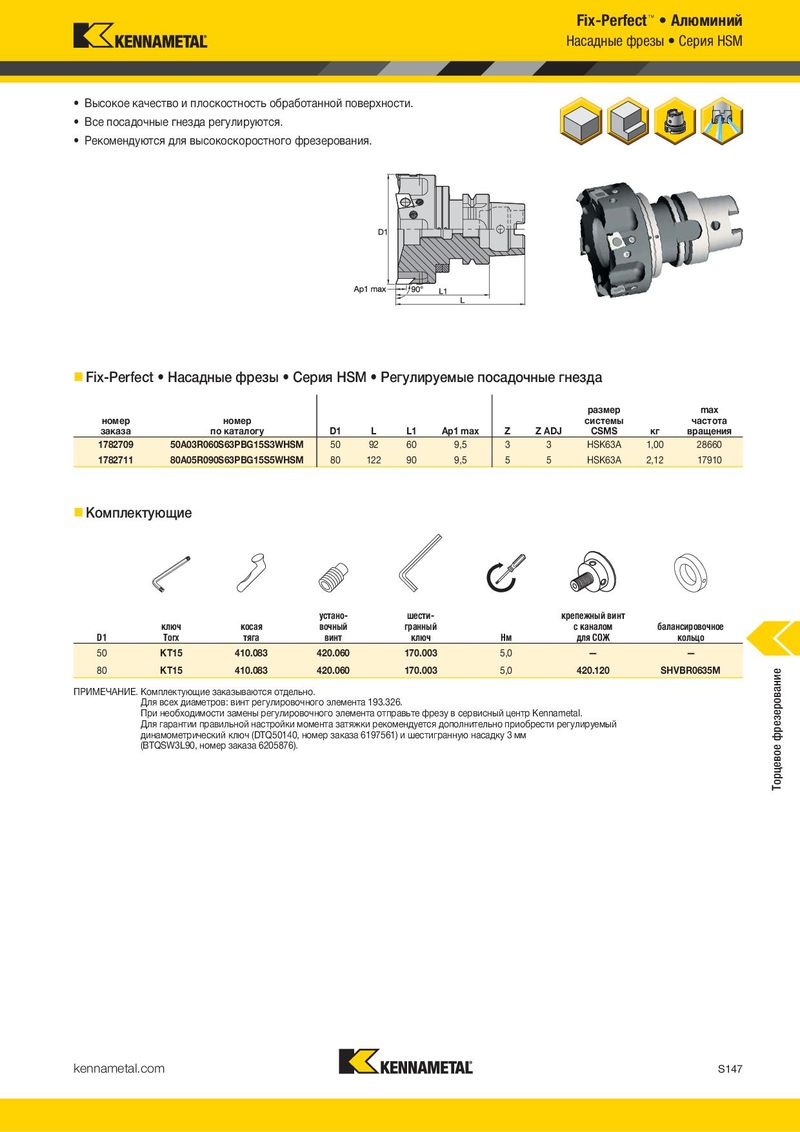

Fix-Perfect™ • Алюминий Насадные фрезы • Серия HSM • Высокое качество и плоскостность обработанной поверхности. • Все посадочные гнезда регулируются. • Рекомендуются для высокоскоростного фрезерования. „ Fix-Perfect • Насадные фрезы • Серия HSM • Регулируемые посадочные гнезда размер max номер номер системы частота заказа по каталогу D1 L L1 Ap1 max Z Z ADJ CSMS кг вращения 1782709 50A03R060S63PBG15S3WHSM 50 92 60 9,5 3 3 HSK63A 1,00 28660 1782711 80A05R090S63PBG15S5WHSM 80 122 90 9,5 5 5 HSK63A 2,12 17910 „ Комплектующие устано- шести- крепежный винт ключ косая вочный гранный с каналом балансировочное D1 Torx тяга винт ключ Нм для СОЖ кольцо 50 KT15 410.083 420.060 170.003 5,0 — — 80 KT15 410.083 420.060 170.003 5,0 420.120 SHVBR0635M Торцевое фрезерование ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для всех диаметров: винт регулировочного элемента 193.326. При необходимости замены регулировочного элемента отправьте фрезу в сервисный центр Kennametal. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). kennametal.com S147
