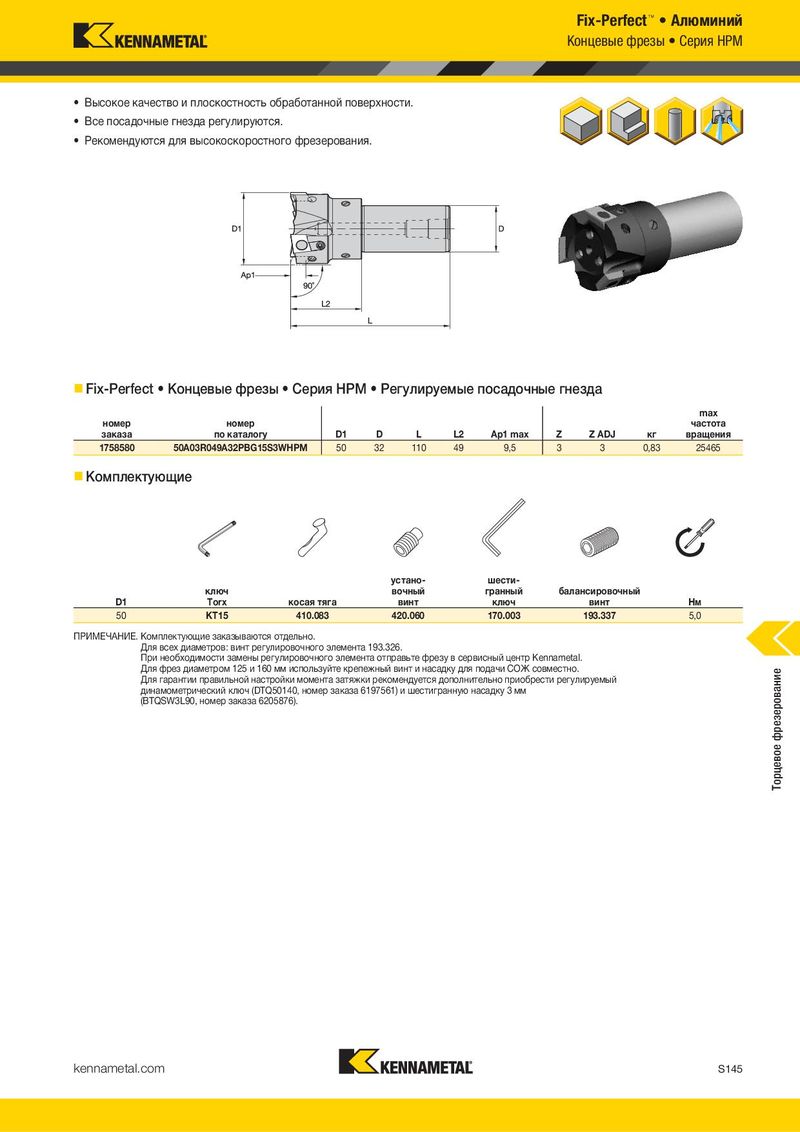

Fix-Perfect™ • Алюминий Концевые фрезы • Серия HPM • Высокое качество и плоскостность обработанной поверхности. • Все посадочные гнезда регулируются. • Рекомендуются для высокоскоростного фрезерования. „ Fix-Perfect • Концевые фрезы • Серия HPM • Регулируемые посадочные гнезда max номер номер частота заказа по каталогу D1 D L L2 Ap1 max Z Z ADJ кг вращения 1758580 50A03R049A32PBG15S3WHPM 50 32 110 49 9,5 3 3 0,83 25465 „ Комплектующие устано- шести- ключ вочный гранный балансировочный D1 Torx косая тяга винт ключ винт Нм 50 KT15 410.083 420.060 170.003 193.337 5,0 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для всех диаметров: винт регулировочного элемента 193.326. При необходимости замены регулировочного элемента отправьте фрезу в сервисный центр Kennametal. Для фрез диаметром 125 и 160 мм используйте крепежный винт и насадку для подачи СОЖ совместно. Торцевое фрезерование Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). kennametal.com S145
