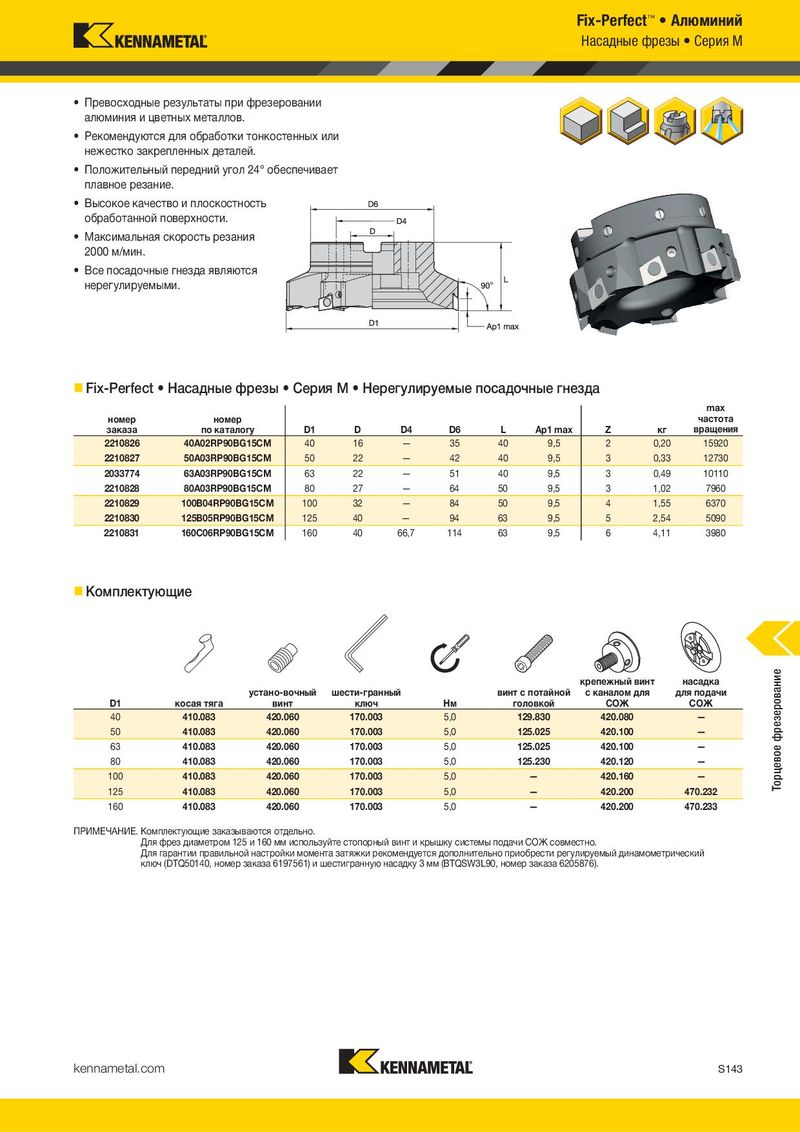

Fix-Perfect™ • Алюминий Насадные фрезы • Серия M • Превосходные результаты при фрезеровании алюминия и цветных металлов. • Рекомендуются для обработки тонкостенных или нежестко закрепленных деталей. • Положительный передний угол 24° обеспечивает плавное резание. • Высокое качество и плоскостность обработанной поверхности. • Максимальная скорость резания 2000 м/мин. • Все посадочные гнезда являются нерегулируемыми. „ Fix-Perfect • Насадные фрезы • Серия M • Нерегулируемые посадочные гнезда max номер номер частота заказа по каталогу D1 D D4 D6 L Ap1 max Z кг вращения 2210826 40A02RP90BG15CM 40 16 — 35 40 9,5 2 0,20 15920 2210827 50A03RP90BG15CM 50 22 — 42 40 9,5 3 0,33 12730 2033774 63A03RP90BG15CM 63 22 — 51 40 9,5 3 0,49 10110 2210828 80A03RP90BG15CM 80 27 — 64 50 9,5 3 1,02 7960 2210829 100B04RP90BG15CM 100 32 — 84 50 9,5 4 1,55 6370 2210830 125B05RP90BG15CM 125 40 — 94 63 9,5 5 2,54 5090 2210831 160C06RP90BG15CM 160 40 66,7 114 63 9,5 6 4,11 3980 „ Комплектующие крепежный винт насадка Торцевое фрезерование устано-вочный шести-гранный винт с потайной с каналом для для подачи D1 косая тяга винт ключ Нм головкой СОЖ СОЖ 40 410.083 420.060 170.003 5,0 129.830 420.080 — 50 410.083 420.060 170.003 5,0 125.025 420.100 — 63 410.083 420.060 170.003 5,0 125.025 420.100 — 80 410.083 420.060 170.003 5,0 125.230 420.120 — 100 410.083 420.060 170.003 5,0 — 420.160 — 125 410.083 420.060 170.003 5,0 — 420.200 470.232 160 410.083 420.060 170.003 5,0 — 420.200 470.233 ПРИМЕЧАНИЕ. Комплектующие заказываются отдельно. Для фрез диаметром 125 и 160 мм используйте стопорный винт и крышку системы подачи СОЖ совместно. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (DTQ50140, номер заказа 6197561) и шестигранную насадку 3 мм (BTQSW3L90, номер заказа 6205876). kennametal.com S143
