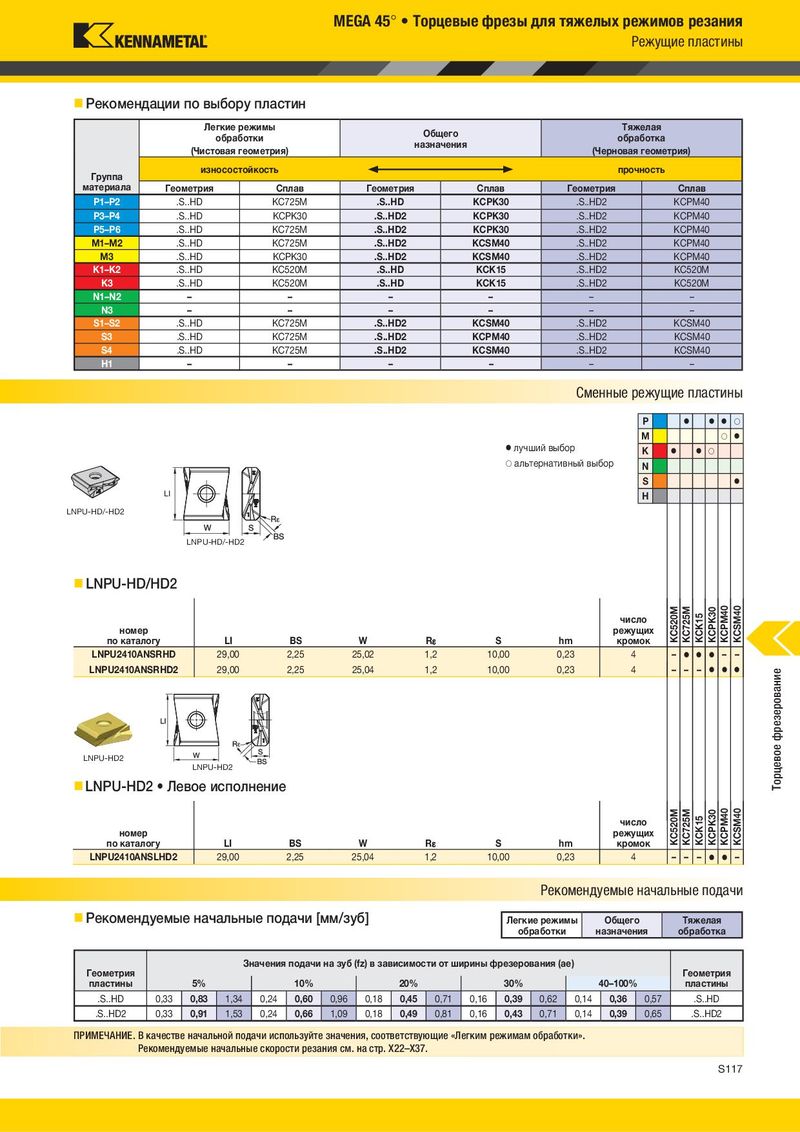

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1235

Предыдущая страница Следующая страница

Навигация

MEGA 45° • Торцевые фрезы для тяжелых режимов резания MEGA 45° • Торцевые фрезы для тяжелых режимов резания Насадные фрезы Режущие пластины • Увеличение удельного съема металла (MRR) до 30%.  Рекомендации по выбору пластин • Твердосплавные опорные пластины обеспечивают Легкие режимы Тяжелая защиту корпуса фрезы. обработки Общего обработка назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа материала Геометрия Сплав Геометрия Сплав Геометрия Сплав P1–P2 .S..HD KC725M .S..HD KCPK30 .S..HD2 KCPM40 P3–P4 .S..HD KCPK30 .S..HD2 KCPK30 .S..HD2 KCPM40 P5–P6 .S..HD KC725M .S..HD2 KCPK30 .S..HD2 KCPM40 M1–M2 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCPM40 M3 .S..HD KCPK30 .S..HD2 KCSM40 .S..HD2 KCPM40 K1–K2 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M K3 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M N1–N2 – – – – – – N3 – – – – – – S1–S2 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCSM40 S3 .S..HD KC725M .S..HD2 KCPM40 .S..HD2 KCSM40 S4 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCSM40 H1 – – – – – –  MEGA 45 • Насадные фрезы Сменные режущие пластины max номер номер частота     P заказа по каталогу D1 D1 max D D2 D4 D41 D6 L Ap1 max Z кг вращения M   4040931 MEGA45D125B06LN24 125 160,3 40 169 — — 90 63 17,2 6 4,40 12620  лучший выбор    4040932 MEGA45D160C07LN24 160 195,4 40 201 66,7 — 130 63 17,2 7 6,46 11150 K  альтернативный выбор 4102923 MEGA45D200C07LN24 200 235,4 60 239 101,6 — 160 63 17,2 7 8,41 9970 N S  4102924 MEGA45D250C09LN24 250 285,4 60 287 101,6 177,8 225 63 17,2 9 13,54 8920 LI H 4040954 MEGA45D250C11LN24 250 285,4 60 287 101,6 177,8 225 63 17,2 11 13,97 8920 4102925 MEGA45D315C10LN24 315 350,4 60 352 101,6 177,8 225 80 17,2 10 22,57 7950 LNPU-HD/-HD2 4040955 MEGA45D315C13LN24 * 315 350,4 60 352 101,6 177,8 225 80 17,2 13 23,03 7950 LNPU-HD/-HD2 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.  LNPU-HD/HD2  Комплектующие KCPM40 KCSM40 KC520M KC725M KCPK30 KCK15 число номер режущих по каталогу LI BS W R S hm кромок LNPU2410ANSRHD 29,00 2,25 25,02 1,2 10,00 0,23 4 –    – – универсальная LNPU2410ANSRHD2 29,00 2,25 25,04 1,2 10,00 0,23 4 – – –    Торцевое фрезерование Торцевое фрезерование винт опорная динамометрическая D1 пластины Нм пластина отвертка бита 125 MS1162 5,0 SM-906 DTQ3054 BTQT25 160 MS1162 5,0 SM-906 DTQ3054 BTQT25 200 MS1162 5,0 SM-906 DTQ3054 BTQT25 250 MS1162 5,0 SM-906 DTQ3054 BTQT25 315 MS1162 5,0 SM-906 DTQ3054 BTQT25 LNPU-HD2 LNPU-HD2 ПРИМЕЧАНИЕ. Винт опорной пластины: MS1162.  LNPU-HD2 • Левое исполнение KCPM40 KCSM40 KC520M KC725M KCPK30 KCK15 число  Опорная пластина в левом исполнении номер режущих по каталогу LI BS W R S hm кромок LNPU2410ANSLHD2 29,00 2,25 25,04 1,2 10,00 0,23 4 – – –   – номер Рекомендуемые начальные подачи по каталогу SM-906LH  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка ПРИМЕЧАНИЕ. Режущие и опорные пластины в левом исполнении входят в состав стандартного ассортимента. Корпуса фрез в левом исполнении изготавливаются на заказ. Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .S..HD 0,33 0,83 1,34 0,24 0,60 0,96 0,18 0,45 0,71 0,16 0,39 0,62 0,14 0,36 0,57 .S..HD .S..HD2 0,33 0,91 1,53 0,24 0,66 1,09 0,18 0,49 0,81 0,16 0,43 0,71 0,14 0,39 0,65 .S..HD2 ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. S116 kennametal.com S117
